Кирпичная кладка

Что такое кирпичная кладка знают все – даже самые неподготовленные посетители нашего сайта. А вот почему специалиста, который занимается возведением кирпичных стен, именуют «каменщик», а не «кирпичник» или «кладочник»  многие уже затруднятся ответить. Дело в том, что по прочности хороший керамический  кирпич не уступает камню природного происхождения. Именно поэтому кирпич часто называют рукотворным (искусственным) камнем. Межгосударственный стандарт ГОСТ 6133-99 “Камни бетонные стеновые. Технические условия” относит к камням  все блоки, изготовленные вибропрессованием, прессованием, формованием или другими способами из легких, тяжелых и мелкозернистых бетонов. Хороший специалист  умеет класть не только кирпич, но и любые блоки (камни), а кирпичная кладка – это каменная конструкция из уложенных в определенном порядке и скрепленных между собой кладочным раствором кирпичей.

Требования к кирпичной кладке определяются на основании СНиП 3.03.01-87 НЕСУЩИЕ  ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ  и СНиП II-22-81 КАМЕННЫЕ И АРМОКАМЕННЫЕ КОНСТРУКЦИИ.

Казалось бы, чего проще – купил кирпич, замешал цемент с песком, может быть,  добавил немного извести, и клади потихоньку кирпичик к кирпичику. Ничего сложного. Главное, чтобы стена была ровной, красивой и прочной.  Прочная – это кирпич и кладочный раствор, а вот ровная и красивая – это руки каменщика. Кирпичу больше семи тысяч лет, но технология кирпичной кладки за это время практически не изменилась. Механизировать этот процесс пока не удалось никому – все в руках каменщика.  Может быть поэтому,  кирпичная кладка стен хранит не только тепло, полученное при обжиге, но и тепло человеческих рук.

Как и сто лет назад основные инструменты каменщика это мастерок, кирочка и расшивка.  Но если каменщик, который пришел к Вам наниматься на работу, имеет только эти инструменты, – гоните его в шею. Дело в том, что для контроля качества кирпичной кладки он должен еще показать Вам отвес, рулетку, метр, угольник, уровень,  правило, пилу, молоток, гвоздодер. А если учесть, что современный каменщик чаще не раскалывает кирпич молотком, а режет его алмазным кругом, то в арсенале приглашенного Вами специалиста должна быть еще и углошлифовальная машина (болгарка).

Вам повезло, если специалисты, нанятые Вами, принесли с собой современные порядовки – приспособления, которые позволяют с высокой точностью выдерживать толщину кладочных швов. Можно, конечно, обойтись и более простыми средствами, но класть «на глазок» все же не рекомендуем.  Вам повезло вдвойне, если каменщики принесли с собой  современный лазерный уровень.

Если перечисленные выше инструменты специалисты должны привезти с собой, то перечисленные ниже, скорее всего, попросят Вас купить:

  • Лопаты. Нужны для замешивания и загрузки в ведра раствора. Лучше купить три совковых и две штыковых.
  • Ведра. Лучше оцинкованные, емкостью 12 литров. Купите штук шесть – три для раствора, три для воды.
  • Сетка для просеивания песка. Размер ячеек 5х5 мм. Песок может содержать глину и камешки. Глина снижает качество раствора, камешки попросту мешают работать.
  • Бадья. Или другая посудина, в которую можно выгрузить раствор из растворомешалки. Очень хороша для этой цели старая чугунная ванна.
  • Растворомешалка. Подойдет любая, но обязательно надежная.
  • Тачка. Лучше строительная, а не садовая. В чем разница – поищите в Интернете.
  • Перчатки. Рвутся быстро. Имеет смысл закупить оптом в магазине, торгующем спецодеждой.

Сегодня  найти хорошего каменщика или хорошую бригаду каменщиков – проблема, хотя объявлениями «кладу кирпич» оклеены все заборы дачных участков. Стоимость кирпичной кладки неуклонно растет. Устройте бригадиру экзамен на знание основных видов и параметров  кладки, а мы Вам в этом поможем. Это позволит не только понять уровень его профессиональной подготовки, но и продемонстрирует Ваши требования к качеству будущей работы.

Наш опыт свидетельствует, что застройщики, обращаясь к Интернету, надеются выяснить три важнейших показателя: качество, цена и сроки проведения работ. Перед началом «экзамена» задайте Яндексу вопрос «кирпичная кладка цена» или «стоимость кладки кирпича». В результате Вы  узнаете актуальную для Вашего региона цену. Расценки на кладку кирпича в Москве и Ярославле отличаются почти в два раза. Именно поэтому мы не приводим здесь никаких цифр.

Не исключено, что  Вы не собираетесь нанимать бригаду, и оказались на этой странице в результате запроса Яндексу «кирпичная кладка своими руками». Для строителей-самоделкиных на странице тоже найдется полезная информация. Кладка кирпича своими руками позволит значительно снизить затраты на строительство, но потребует от Вас ознакомления с технологией кирпичной кладки. На этой странице Вы найдете достаточно подробные рекомендации по устройству кирпичной кладки.

РАСЧЕТ КИРПИЧНОЙ КЛАДКИ

Исходим из того, что в соответствии со СНиП  швы кирпичной кладки должны иметь толщину 10 мм для вертикальных швов и 12 мм для горизонтальных. Если учесть, что длина кирпича с учётом толщины  шва 260 мм, высота кирпича с толщиной шва 75 мм, то на один метр кирпичной стены понадобится 3,85 кирпича, на один метр высоты- 13,3 кирпича.

Пример. На один ряд стены шириной 6 м. и высотой 3 м. понадобится  6 х 3,85 = 23 кирпича, а число рядов в такой стене 3х13,3=39,9, с округлением 40. Итого – для возведения такой стены необходимо 23х40=920 кирпичей. Несложные расчеты показывают, что на один кубический метр кладки Вам понадобится 394 кирпича. Для удобства использования последнее значение обычно округляют до 400. В таблице приведен расчет необходимого количества кирпича для стен различной толщины.

 РАСТВОР ДЛЯ КИРПИЧНОЙ КЛАДКИ

Требования к кладочному раствору:

·       соответствие требованиям прочности, раствор должен  выдерживание нагрузки конструкций;

·       стойкость к климатическим воздействиям;

·       совместимость с различными видами кирпича и их техническими показателями;

·       соответствие требованиям эстетики;

·       простота применения.

Для приготовления классического кладочного раствора Вам понадобится: 1 часть цемента 500 марки, 1 часть гашеной извести, 6 частей песка. Мешка цемента (50 кг) должно хватить на 450 кирпичей. На одно ведро песка в среднем необходимо одно ведро воды. Помните: вода добавляется небольшими порциями при постоянном замешивании; кладочный раствор необходимо использовать в течение 2 часов.  Если раствор начнёт схватываться, его лучше не использовать. Можно привезти на строительную площадку готовый известковый раствор, который хранится без потери качества несколько недель. Добавляя в известковый раствор цемент, получают хороший раствор для кладки кирпича.

Традиционные кладочные растворы в настоящее время постепенно уступают место сухим смесям промышленного производства. Такие смеси учитывают особенности кирпича (пористость, впитывающую способность, материал), назначение возводимых стен (несущая стена или облицовочная), декоративные требования к кладочным швам (цвет шва, особенности расшивки). Конечно,  сухие смеси дороже традиционных кладочных растворов, но они позволяют гарантированно обеспечить высокое качество кирпичной кладки и значительно сокращают время проведения подготовительных работ.

Для стен из «теплой» керамики – поризованных керамических блоков –  используются и «теплые» кладочные растворы, средняя плотность которого в затвердевшем состоянии не превышает 850 кг/м3. Это позволяет значительно повысить теплозащитные характеристики кирпичных стен. В таблице приведен средний расход кладочных растворов LM 36 и LM 21-P фирмы quick-mix для стен различной толщины из блоков различного формата.

ВИДЫ КИРПИЧНОЙ КЛАДКИ.

Термины и определения

Постельповерхность  кирпича, расположенная параллельно основанию кладки. Именно эта поверхность воспринимает нагрузки, возникающие в стене.

Ложок – наибольшая грань изделия, расположенная перпендикулярно к постели.

Верста – ряд кладки, состоящий из кирпичей, уложенных вдоль стены.

Забутка – заполнение из кирпичей между верстами.

Ложковая верста  – ряд, состоящий из кирпичей, уложенных вдоль стены.

Тычковая верста – ряд, состоящий из кирпичей, уложенных поперек стены.

Кладочный шов – пространство между кирпичами в продольном и поперечном направлении, заполняемое раствором.

Заполнение кладочных швов – более распространенное название «расшивка». Во многом зависит от последующей отделки кирпичной стены. Швы «под штукатурку» лучше оставить незаполненными. Это обеспечит более прочную связь штукатурного слоя со стеной. Такая кладка называется «впустошовку». «Впустошовка» сложнее кладки «с подрезкой» и каменщики, как правило, будут убеждать Вас отказаться от «впустошовки».

Для стен «под расшивку» швы заполняют полностью, придавая им  вогнутую,  выпуклую, прямоугольную, треугольную форму. В некоторых случаях кладка с незаполненными швами – «впустошовка» – является важным декоративным элементом кирпичной стены. Современные европейские строительные нормы EN 1996, часть 2 «Еврокод 6: Расчёт и конструкция сооружений из каменной кладки» от марта 2006 года четко регламентируют – в кирпичных стенах толщиной до 200 мм растворные швы не должны быть заглублены более чем на 5 мм от поверхности кладки. При использовании пустотелых кирпичей растворные швы не должны быть заглубленными более чем на 1/3 от толщины наружного пласта кирпича (толщина кирпича до пустот). В углубленном шве скапливается вода, которая проникает в пустоты облицовочного кирпича. Скопившаяся в пустотах вода частично приводит к образованию белого налета.

Важно. Только полное заполнение швов кладки раствором обеспечивает защиту фасада от осадков

Сплошная кладка – выполняется в виде монолитного массива толщиной, кратной половине кирпича. Для сплошной кладки применяют однорядную или многорядную перевязку кирпичей; для узких простенков (шириной до 1 м) и столбов — трехрядную.

Однорядная перевязка – чередование ложковых и  тычковых рядов. При этом  каждый вертикальный шов нижнего ряда перекрывается кирпичами верхнего ряда: поперечные на четверть кирпича, продольные на половину.  На фасаде  кирпичи по вертикали образуют рисунок в виде цепочки, чем объясняется сохранившееся до сих пор название — цепная перевязка. Кладка с однорядной перевязкой отличается высокой прочностью.

Многорядная перевязка основана на чередовании одного тычкового ряда с пятью ложковыми. При этом вертикальные поперечные швы перекрываются в каждом ряду, а продольные— через пять рядов. Несущая способность многорядной кладки на 5-10% ниже однорядной, но и трудоемкость ее тоже ниже. Об этом хорошо знают каменщики. Делайте выводы сами.  Многорядную перевязку не допускается применять при кладке столбов.

Трехрядная перевязка допускает совпадение вертикальных продольных и поперечных швов в трех смежных рядах, перевязывая их четвертым рядом кладки. Несущая способность трехрядной кладки практически не уступает  однорядной.

Важно – требование СНиП.

Независимо от принятой перевязки первый и последний ряды кладки, а также ряды под опорными частями балок, плит и других конструкций — выкладываются тычковыми рядами из целых кирпичей. На фотографии справа плиты уложены неправильно – на ложковый ряд кирпича.

Облегченная кладкаПрименяется в малоэтажном строительстве. Состоит, как правило, из двух параллельных стенок толщиной в полкирпича, между которыми размещается  теплоизоляция. Засыпная (керамзит, перлитовый песок, гранулы пенополитстирола), заливная (полистиролбетон, пенобетон), плитная (пенопласт, минеральная  вата). Для связи стен между собой применяют горизонтальные армированные растворные и кирпичные диафрагмы, тычковые ряды, заходящие в термоизоляционный слой на полкирпича и кирпичные вертикальные стенки. При использовании стеклопластиковой или базальтопластиковой арматуры раствор из связей можно исключить.



Колодцевая кладка  рекомендуется для использования в домах с облегченными перекрытиями. Выполняется со связкой через три кирпича, как по горизонтали, так и по вертикали. Образованный стенами колодец, заполняется  насыпным утеплителем или заливается легким бетоном.  Три последних ряда такой кладки выкладывают полнотелым кирпичом, а последний ряд армируется сеткой. Основное назначение колодцевой кладки – утепление кирпичных стен. При использовании такой кладки толщина кирпичной стены снижается, а теплозащитные показатели растут. Необходимо четко понимать, что кирпичные диафрагмы являются «мостиками холода» и снижают теплозащитные характеристики стены.



Армированная кладка. Применяется для повышения несущей способности кирпичных стен, столбов и узких простенков. Для армирования применяют арматуру, размещая ее  в горизонтальных и вертикальных швах. Толщина армированных швов кладки должна превышать толщину арматуры на  4 мм. Необходимость соблюдения при этом нормативных требований по толщине кладочных швов накладывает серьезные ограничения на диаметры используемой арматуры. Для армирования, как правило, используют «кладочную» сетку  с диаметром арматуры 3…8 мм, которая укладывают не реже чем через пять рядов кладки. Необходимо помнить, что присутствие арматуры значительно снижает теплозащитные характеристики кладочного шва. Армированные узлы кирпичных стен требуют особой тщательности при проведении кладочных работ.

Декоративная кладка кирпичаМожет выполняться из специального декоративного кирпича. На картинке справа забор выполнен из прессованного декоративного кирпича  или из обычного керамического кирпича специальной формы.

Ясно, что для такой кладки, которая приведена на картинке слева,  кирпич пришлось специально обрабатывать



КЛАДКА ОБЛИЦОВОЧНОГО КИРПИЧА.



Используется для улучшения внешнего вида и защиты стеновых конструкций из различных материалов. Для кладки используется, как правило, специальный облицовочный кирпич (более правильное название лицевой кирпич). Выполняется с устройством воздушного зазора и без него. В некоторых случаях, например при облицовке деревянных стен, устройство воздушного зазора обязательно.



Если кладка кирпича выполняется с воздушным зазором, в нижней ее части должны быть предусмотрены вентиляционные и дренажные отверстия. Первые служат для обеспечения циркуляции воздуха в воздушном зазоре и удаление пара, выходящего из дома через стены, вторые – для удаление конденсата, стекающего по внутренней поверхности облицовки. Чаще всего в качестве вентиляционных и дренажных отверстий служат незаполненные вертикальные швы в двух-трех рядах кладки (вентиляционные швы).

Кирпичную облицовку необходимо обязательно связать с несущей стеной. В противном случае облицовка может потерять устойчивость или разрушиться под действием собственного веса и ветровых нагрузок.Связи должны изготавливаться из корозионностойких материалов. В качестве связей используется оцинкованная кладочная сетка, оцинкованная проволока диаметром не менее 5 мм, специальные кронштейны или анкера из композитных материалов (стекло или базальтопластиковые).

Отдельные стержни укладываются в горизонтальные швы кладки на глубину 60-80 мм на расстоянии 600-700 мм друг от друга. По высоте стены армируется каждый седьмой ряд для обычного кирпича и каждый пятый для полуторного.  Гибкие связи должны устанавливаться только по прямыми углами к поверхности стен как по горизонтали, так и по вертикали. Диаметр стержней кладочной сетки не менее 5 мм, а ее длина не менее 500 мм. Анкер должен располагаться горизонтально и крепиться в горизонтальный шов кладки. Такой специальный анкер позволяет не только связать кирпичную облицовку с несущей стеной, но и закрепить утеплитель.

Важно. Использование сетки, арматуры, металлической ленты  и любых других анкеров из черного металла недопустимо. Во влажной среде воздушного зазора происходит интенсивная коррозия таких связей со всеми вытекающими отсюда последствиями.



Вертикальные вентиляционные швы должны доходить до основания стен. Их нижняя часть не должна быть заполнена раствором. Это необходимо для вытекания конденсата. Вентиляционные швы должны быть закрыты от насекомых: самый простой способ – вставить в них кусок армирующей сетки. Можно вмонтировать в кладку обычную пластиковую решетку. Существуют даже специальные решетки для вентиляционных швов (картинка справа). Обязательно устройство воздушного зазора и в случае утепления несущих стен минераловатными утеплителями, которые очень болезненно переносят увлажнение.



О связях часто забывают в местах устройства перекрытий. Если перед устройством перекрытия на стене заливается монолитный пояс, заложите связи под опалубку. Точно так же связи можно заложить под пустотные плиты перед их монтажом на стены. Для сборно-монолитных перекрытий МАРКО-АТЛАНТ, которые позволяют исключить устройство отдельного монолитного пояса даже на стенах из слабонесущих материалов (газобетон, керамзитобетон, , дюрисол),  связи закладываются в стяжку из скрепляющего бетона или под основание опалубки монолитного пояса.



КИРПИЧНАЯ КЛАДКА ПЕРЕГОРОДОК

Кирпичная перегородка – это, чаще всего,  кирпичная стена толщиной в пол кирпича. Строительные нормы ограничивают высоту неармированных перегородок такой толщины, которая не должна превышать 1.8 метра. Кирпичные перегородки большей высоты должны обязательно армироваться.

ХАРАКТЕРНЫЕ ДЕФЕКТЫ КИРПИЧНОЙ КЛАДКИ

Перед тем, как перейти к рассмотрению характерных дефектов кирпичной кладки еще раз подчеркнем факторы, которые влияют на ее качество:

  • мастерство каменщика;
  • кирпич;
  • кладочный раствор;
  • склонность поверхности кладки к загрязнению;
  • технология кладки – количество воды, время заглаживания или расшивки швов, рабочие инструменты;
  • климатические условия при производстве работ – температура, влажность, ветер.

Наиболее характерными дефектами при возведении кирпичных конструкций являются:

  •  использование кирпича и раствора пониженной прочности;
  •   применение силикатного и пустотелого кирпича для устройства цокольной части здания;
  •   отсутствие перевязки между рядами и внутри рядов кирпичной кладки;
  •   отсутствие перевязки наружных и внутренних стен;
  •   повышенная (более 10-12 мм) толщина кладочных швов;
  •    неполное заполнение кладочных швов;
  •    нарушение геометрии стен и столбов;
  •    отсутствие распределительных подушек в местах опирания несущих конструкций (балок, ферм, прогонов);
  •    уменьшение ширины опорной поверхности для плит перекрытий и перемычек;
  •    отсутствие армирования кладки стен и перегородок;
  •    нарушение геометрии стен и перегородок;

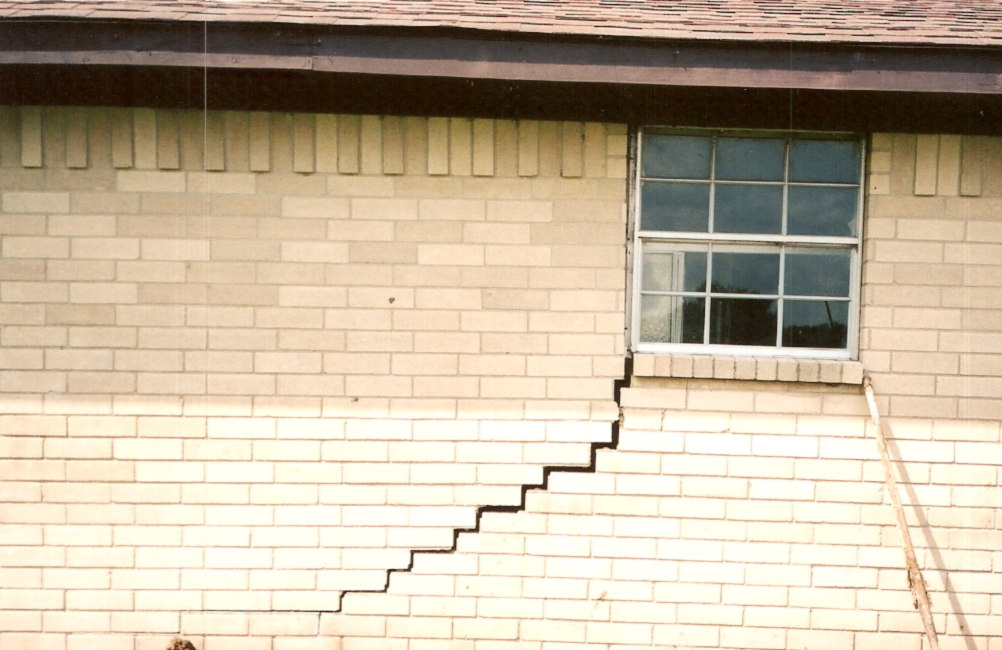

  •    трещины в кирпичной кладке;
  •    пятна на поверхности кладки – чаще всего это высолы;
  •    отсутствие или неправильная конструкция воздушных зазоров при устройстве кирпичной  облицовки.

Занижение прочности кирпича и раствора приводит к снижению прочности кирпичной конструкции.

Не допускается:

·       применение кирпича, имеющего морозостойкость ниже требуемой по проекту;

·       применение силикатного кирпича вместо керамического,  особенно во влажных условиях и при    низких температурах;

·       замена в наружных стенах пустотелого кирпича на полнотелый;

·       замена в наружных стенах легкого (теплого) кладочного раствора на тяжелый раствор;

Такие замены могут привести к разрушению кирпичных стен  и промерзанию наружных стен зимой.

Нарушение связи верстовых рядов с забутовкой, заполнение забутовки стен кирпичным боем часто приводит к разрушению стен и столбов. Отсутствие перевязки наружной версты с забутовкой может привести к обрушению наружного слоя стены. Здесь «каменщиком» предпринята попытка «снизить» расход кладочного раствора.

Отсутствие перевязки наружных и внутренних стен – является причиной снижения несущей способности кирпичных стен и всего здания. То же происходит и при отсутствии связей стен с колоннами и перекрытиями дома. Отсутствие перевязки между стеной и перегородкой привело  к образованию трещины. Увеличение толщины кладочных швов приводит к повышению доли раствора в кладке и,  как следствие,  к увеличению теплопроводности стены.

Неполное заполнение вертикальных кладочных швов уменьшает прочность кладки. Кладка с плохо заполненными вертикальными швами легко продувается, ее теплозащитные показатели значительно снижаются. Чаще  всего горе-каменщики плохо заполняют вертикальные кладочные швы. Не полностью заполненные раствором наружные швы, приводят к переувлажнению кирпича и дальнейшему разрушению каменной кладки при воздействии отрицательных температур. Силикатный кирпич особенно плохо переносит наличие незаполненных швов.

Избыток воды в растворе при кладке керамического кирпичаПоследствия: загрязнение поверхности и низкая прочность стены.  Если опорная поверхность балок и перемычек недостаточна, может произойти скалывание  кладки под концом балки или перемычки. То же самое может произойти и с плитой перекрытия, если опорная поверхность недостаточна. Отсутствие или неправильная установка анкеров в  облицовочной кладке может привести к ее обрушению.  К сожалению,  в последнее время число таких дефектов растет. Причем происходит это,  как в многоэтажном,  так и в малоэтажном строительстве.

Попадание раствора в воздушный зазор приводит к прекращению вентиляции и увлажнению кирпичной облицовки в процессе эксплуатации дома.

Собранные в конце страницы фотографии,  производят гнетущее впечатление. После их просмотра некоторые впечатлительные посетители сайта могут сделать (и, судя по письмам, делают) вывод, что строить дом из кирпича не только не имеет смысла, но и попросту опасно. Заверяем Вас – это не так. Кирпич – один из лучших, проверенных временем строительных материалов.  Приведенные здесь фотографии – свидетельство ошибок в его использовании. Ошибок, допущенных проектировщиками, горе-строителями, производителями кирпича.

Основная цель страницы, с которой Вы познакомились – предупредить. По смыслу совсем рядом со  словом «предупредить» находится слово «предотвратить». Если результатом прочтения страницы станет снижение числа домов-инвалидов, фотография одного из которых приведена здесь, то цель, поставленная нами достигнута.

И последнее. На этой странице мы сознательно не касаемся некоторых специальных применений кирпичной кладки. К ним относятся:

·       кладка кирпичных печей;

·       кладка кирпича зимой;

·       ремонт кирпичной кладки;

·       кирпичная кладка каминов;

·       реставрация кирпичной кладки:

·       кладка дымоходов и вентиляционных каналов из кирпича.

К рассмотрению этих вопросов применения кирпичной кладки мы обязательно вернемся в других наших статьях.

Спасибо за внимание. Ваша настойчивость в познании особенностей кирпичной кладки должна быть вознаграждена. Распечатаете картинку, которую Вы видите ниже, предъявите (перешлите) ее нашим менеджерам, и получите скидку в 5% на любую продукцию и услуги  нашей компании.
