Стыковка балок перекрытия под углом: новые возможности для сложных архитектурных решений
Потребность в стыковке балок перекрытия под углом возникает достаточно часто при реализации нестандартных архитектурных проектов. Легко эта задача решается только для перекрытий на основе деревянных несущих элементов (брус, деревянные двутавровые балки).
Из практики работы нашей компании известны отдельные случаи стыковки бетонных балок перекрытия МАРКО-СТАНДАРТ. Для этого в месте стыковки приходится разбивать бетонное ядро обеих балок и соединять освободившуюся арматуру дополнительными арматурными элементами.
⚠️ Процесс трудоемкий и проделать его можно с очень небольшим числом стыков. О массовом использовании такого способа стыковки речь, конечно, не идет.
Почему стыковка балок стала прорывом для технологии МАРКО
О стыковке балок как способе решения сложных конструкторских задач специалисты компании всерьез задумались после создания балки МАРКО-ПРОФИЛЬ.

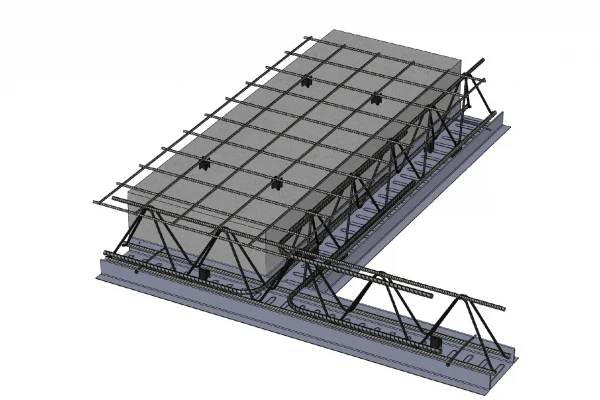

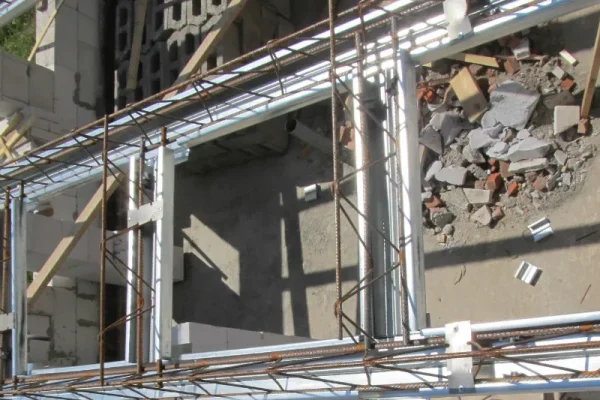

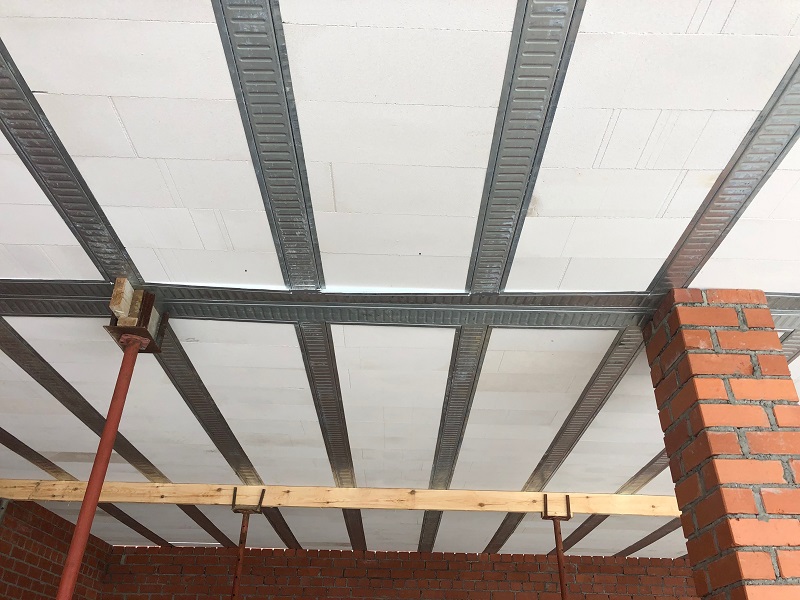

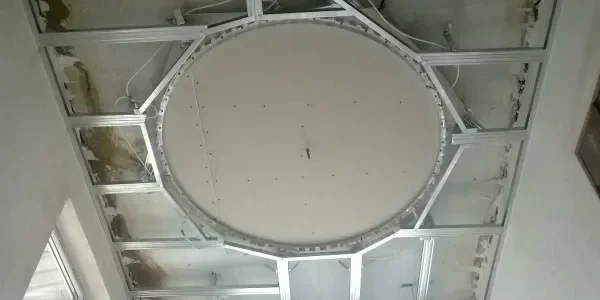

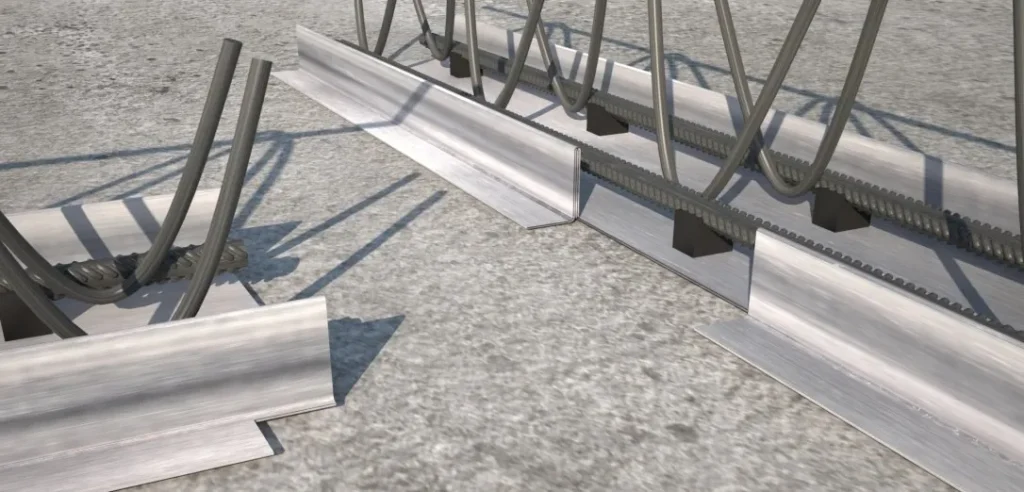

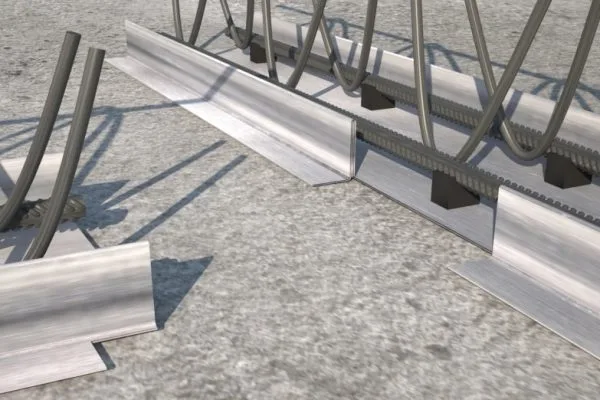

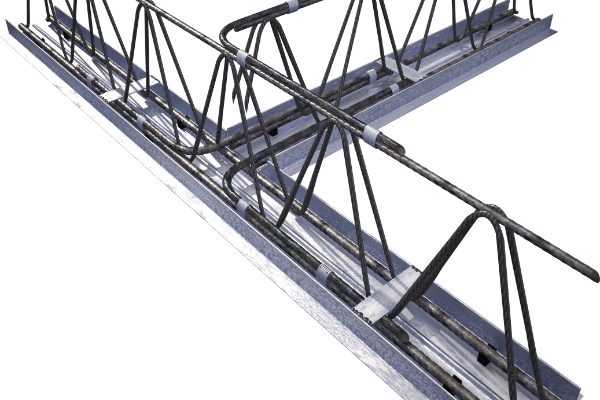

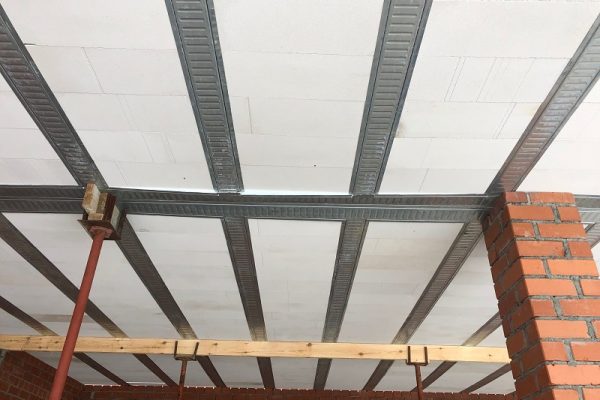

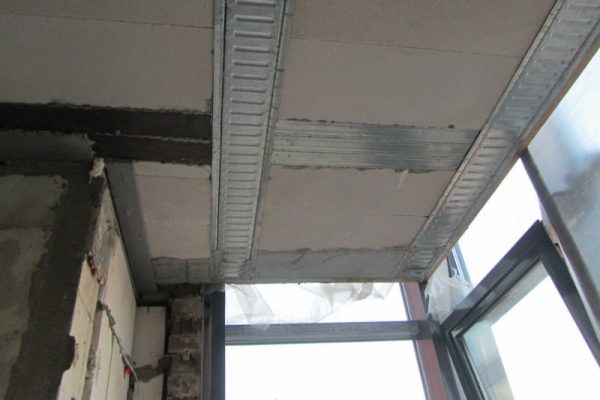

С-образный тонкостенный профиль этой балки во многом похож на аналогичный профиль, используемый при монтаже гипсокартона. Технология стыковки здесь отработана до деталей и позволяет получать удивительные результаты. Отработанная на балках МАРКО-ПРОФИЛЬ технология без труда была перенесена на балки МАРКО-УНИВЕРСАЛ
🏗️ Какие задачи решает стыковка балок перекрытия
Конструкторам стало ясно, что за счет стыковки балок можно реализовать масштабные архитектурные решения:

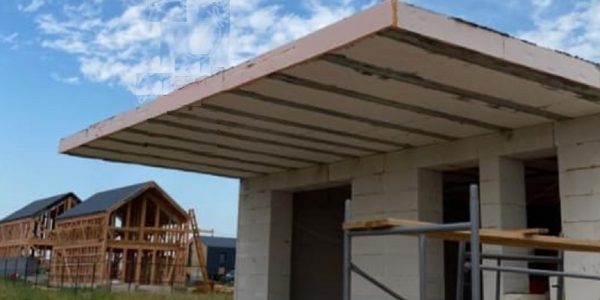

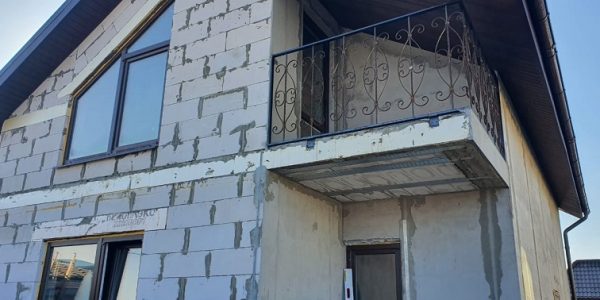

✅ Организация консолей и балконов сложной формы

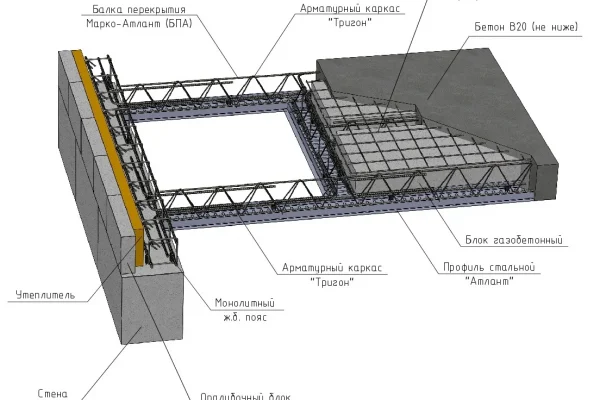

✅ Создание проемов любой конфигурации – от стандартных до криволинейных
✅ Местное усиление узлов перекрытия в зонах повышенной нагрузки

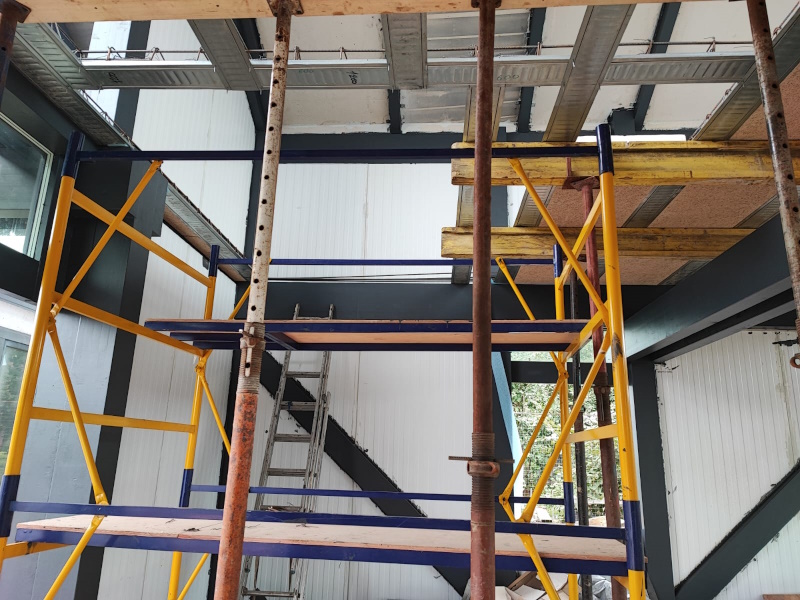

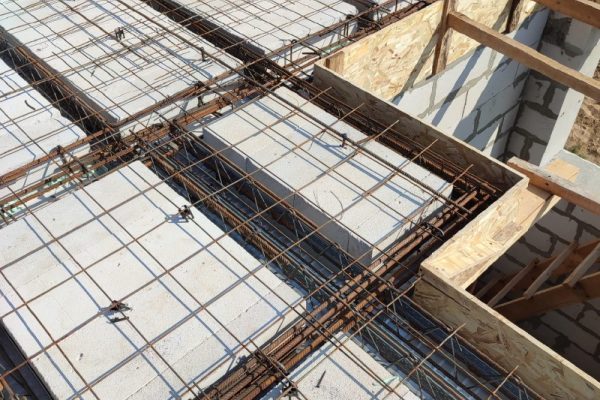

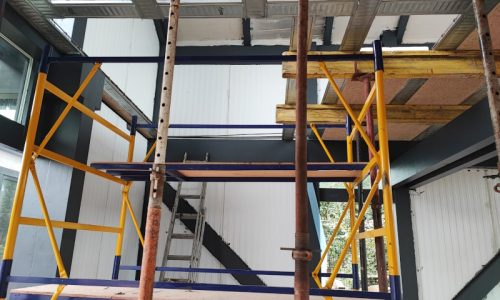

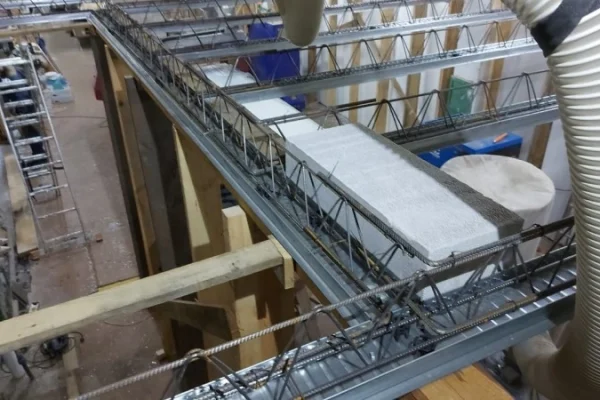

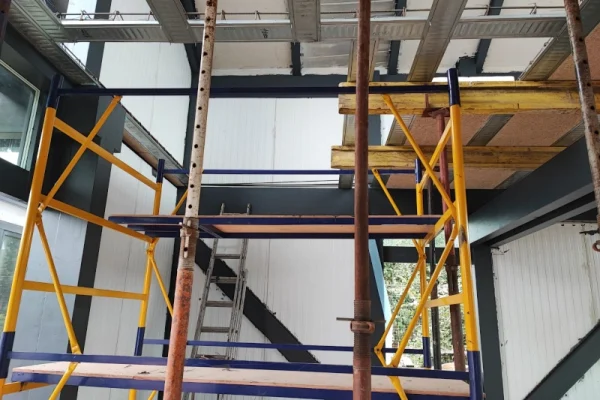

✅ Организация лестничных проемов – особенно актуально для частных домов
✅ Реализация круглых и овальных проемов в потолке
🌟 Пример из практики: дом «Лотос»
В своеобразном по конструкции круглом доме «Лотос» за счет стыковки балок выполнены:
- 🔸 Криволинейный проем для лестницы
- 🔸 Круглый проем в потолке
Это доказывает, что технология МАРКО позволяет реализовывать самые смелые архитектурные замыслы!

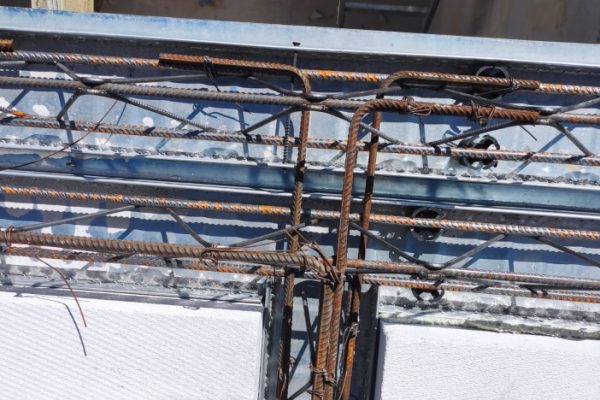

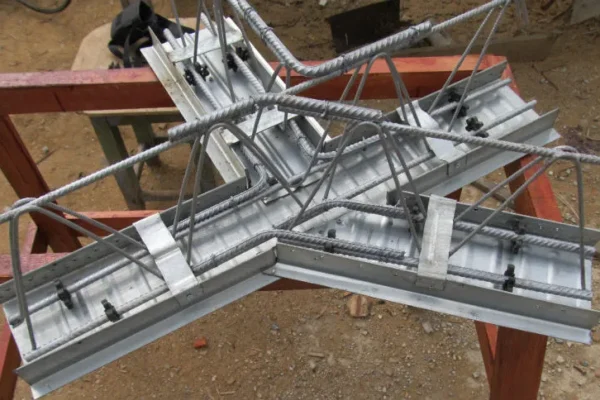

Для организации прохода арматуры в стенках профиля необходимо организовать окна. Для этого часть стенки удаляется механическим способом.
⚠️ Важный момент: окна ослабляют профиль. Именно поэтому несъемная опалубка, в которой имеются места стыковки, подпирается фиксирующей системой с меньшим шагом между стойками.

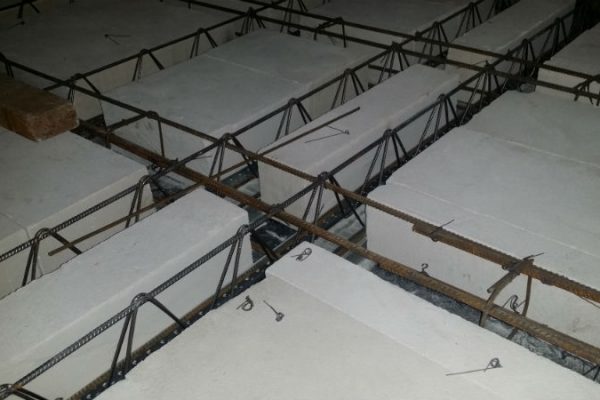

Необходимая прочность узла стыковки достигается тщательным армированием:
- 📐 Дополнительная арматура в месте стыка
- 📐 Усиленное армирование прилегающих зон
- 📐 Строгое соблюдение проектных решений
Организация консолей для несущих стен
Организация консолей, на которых размещаются несущие стены расположенного выше этажа, всегда является сложной и ответственной проблемой для конструкторов.
📋 Кейс из практики:

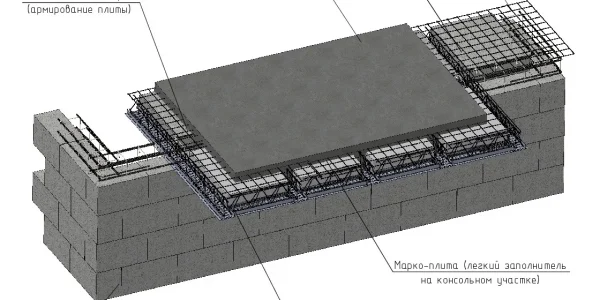

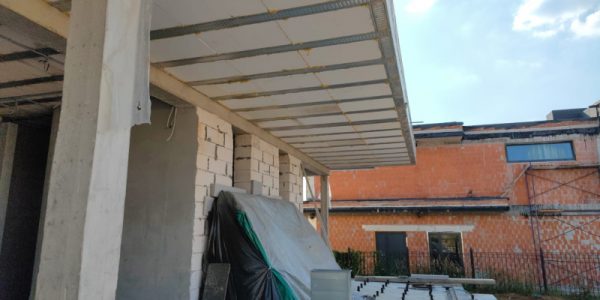

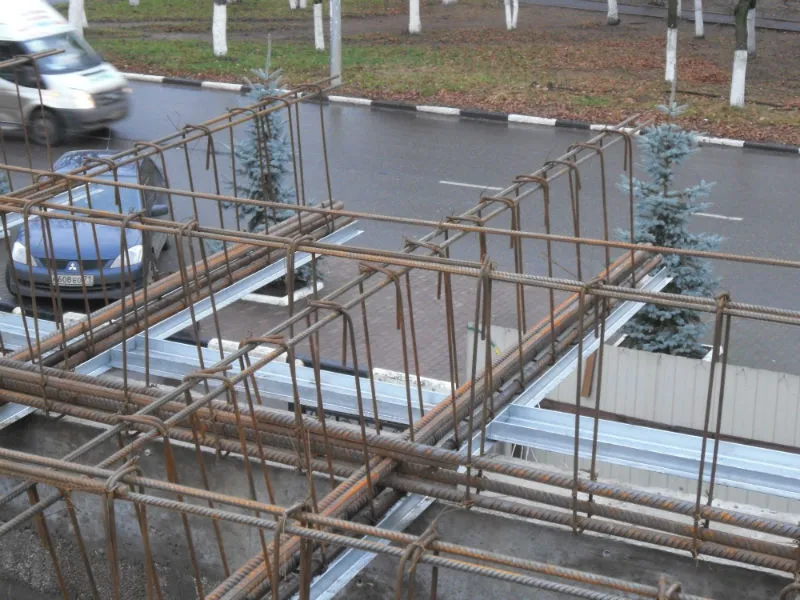

На одном из объектов нашей компании на консоли с вылетом в полтора метра должна по проекту располагаться несущая стена второго этажа здания.
💪 Решение: стыковка балок под углом с усиленным армированием и применением встроенных ригелей позволила обеспечить необходимую несущую способность узла.

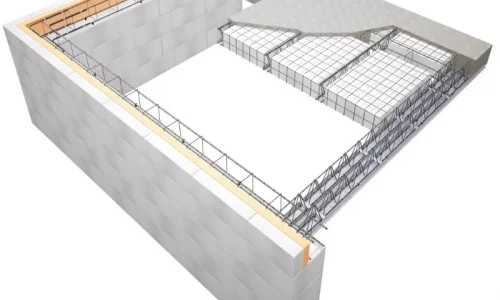

Г-образные лестничные проемы: особенности конструкции

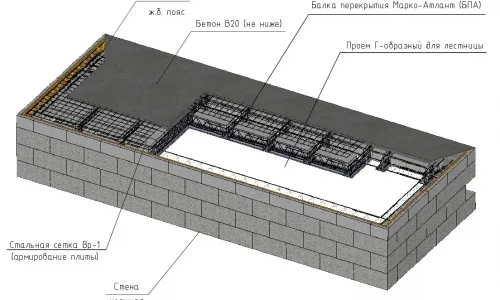

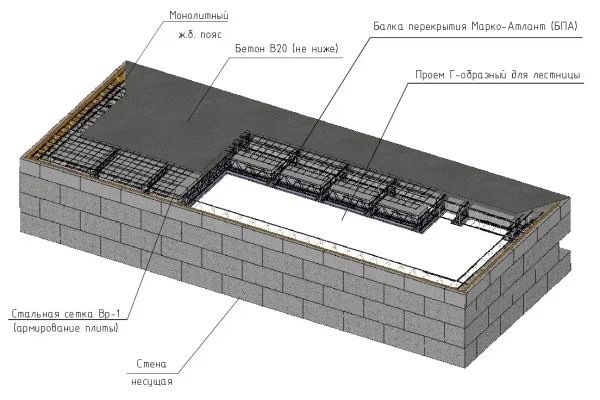

Конструкция Г-образного лестничного проема почти всегда включает консольный участок, для организации которого, как правило, применяется стыковка балок под углом.
🔧 Технические решения:
- В таких узлах часто используются кессонные элементы, конструкция которых в полной мере соответствует конструкции кессонов, широко используемых европейскими строителями

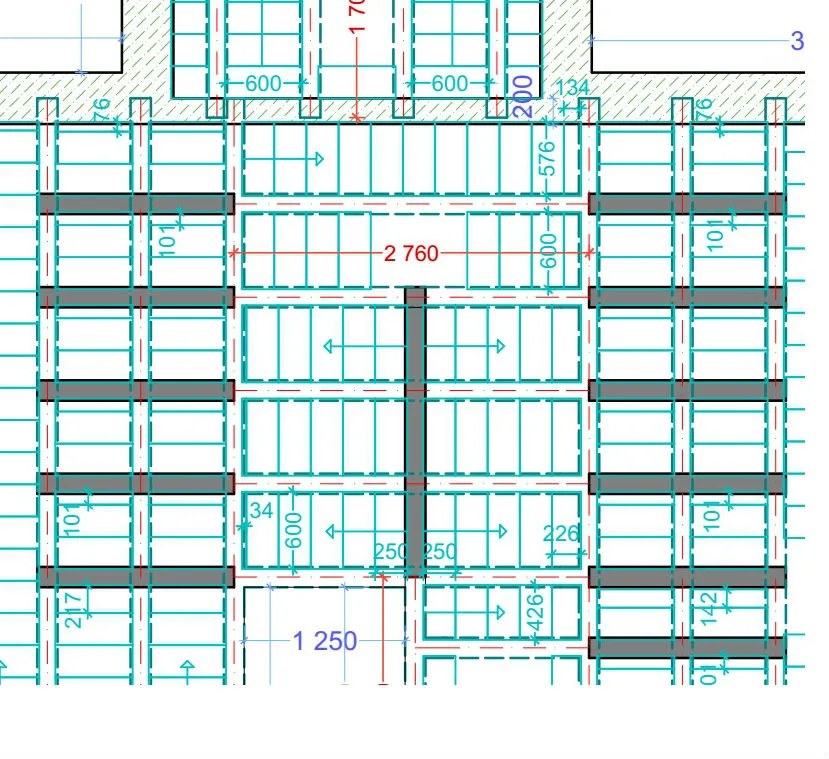

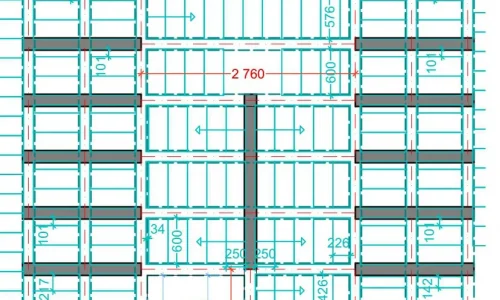

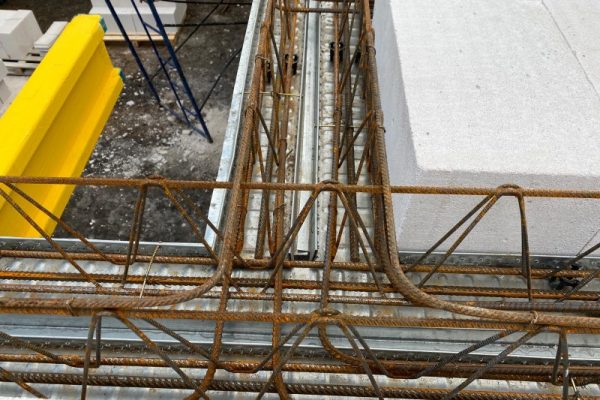

- Для усиления места, в котором массово используется стыковка балок, конструкторы компании применяют встроенные ригели (на схемах выделяются темным цветом)
⚡ Рекомендации по монтажу стыковки балок
При внешней простоте операция стыковки балок – процесс достаточно ответственный. Особенно в части армирования и усиления места стыковки.
📌 Золотые правила монтажа:
✅ Действуйте строго в соответствии с инструкцией по монтажу перекрытия
✅ Следуйте монтажной схеме – каждый узел рассчитан конструкторами
✅ Не экономьте на армировании – это основа надежности узла
✅ Используйте рекомендованные материалы и комплектующие МАРКО
📞 Центр сопровождения проектов МАРКО
Звоните в Центр сопровождения проектов МАРКО и задавайте интересующие вас вопросы!
При необходимости специалисты центра оперативно организуют консультации с участием:
- 🔹 Конструкторов
- 🔹 Инженеров-технологов
- 🔹 Других необходимых в вашем конкретном случае специалистов
Мы поможем реализовать даже самые сложные архитектурные решения!
📞 Центр сопровождения проектов МАРКО
Звоните в Центр сопровождения проектов МАРКО и задавайте интересующие вас вопросы!
Запросите проект перекрытия для вашего дома – мы поможем подобрать оптимальную конфигурацию под ваши пролёты и бюджет.
Оставьте заявку на консультацию .
Мы поможем реализовать даже самые сложные архитектурные решения!
