Ошибки монтажа перекрытий МАРКО: чек-лист контроля
Надёжность сборно-монолитного перекрытия зависит не только от комплекта балок и блоков, но и от точного исполнения монтажной схемы. Основные узлы становятся недоступны после бетонирования, поэтому контроль ведут поэтапно и фиксируют до скрытия работ.
Этот чек-лист помогает заказчику, прорабу и техническому надзору проверить подготовку перекрытия МАРКО. Он не заменяет рабочую документацию: размеры, армирование, опирание, временные стойки и порядок бетонирования принимают для конкретного объекта.
Контроль монтажа: проверка по этапам
Проверка строится от монтажной схемы к каждому скрываемому узлу: сначала геометрия и опирание, затем армирование, временные опоры и готовность к бетонированию.
Почему ошибки нужно находить до бетонирования
После укладки бетона невозможно визуально проверить проход арматуры через стыковочный узел, положение дополнительных стержней, связь каркасов и чистоту полостей. Исправление скрытого дефекта обычно сложнее и дороже остановки работ на этапе сборки.
1. Сверьте объект с монтажной схемой
- оси и направление балок соответствуют плану;
- проёмы, лестницы, вентканалы и инженерные проходки находятся в предусмотренных местах;
- марки балок, длины и узлы опирания совпадают со спецификацией;
- изменения на площадке согласованы с ответственным проектировщиком, а не выполнены «по месту» без проверки.
2. Проверьте опирание и геометрию
До установки заполнения проверяют длину и поверхность опирания, отметки, параллельность балок и отсутствие повреждений профиля или арматурного каркаса. Балка не должна опираться на случайную подкладку либо смещаться относительно узла, показанного в документации.

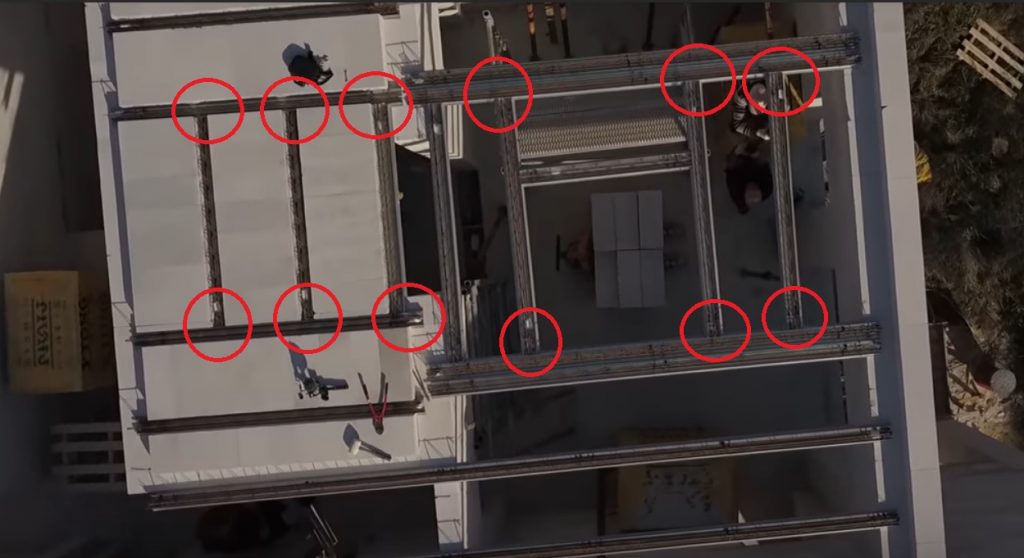

3. Проверьте каждый узел стыковки
В угловых и примыкающих узлах должна сохраняться возможность совместной работы арматуры и бетона. По монтажной схеме проверяют подготовку прохода в профиле, установку предусмотренных стержней, их анкеровку и расстояния до кромок. Одной верхней сетки недостаточно, если проект предусматривает связь каркасов отдельными элементами.

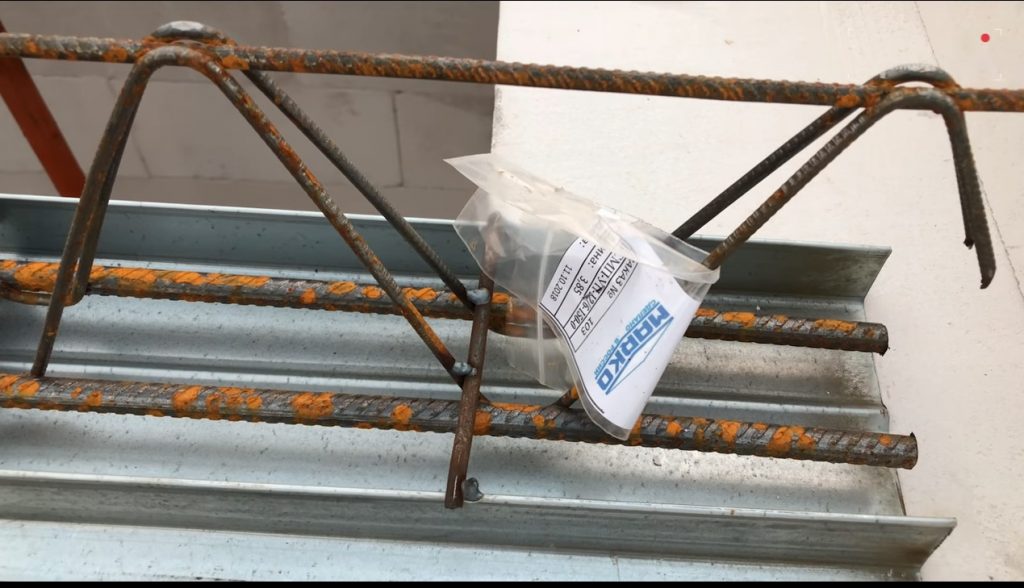

4. Не изменяйте арматурный каркас без решения проектировщика
Подрезка, отгибание, сварка или замена стержней меняют расчётный узел. Любое такое действие допустимо только тогда, когда оно прямо предусмотрено рабочей документацией либо оформлено ответственным специалистом. На площадке дополнительно проверяют целостность сварных и механических соединений, защитный слой и фиксацию каркаса от смещения.
5. Проверьте внутренние опоры и монолитные пояса
В местах опирания на внутренние стены и балки сверяют непрерывность арматурного каркаса пояса, положение продольных стержней и хомутов, связь с перекрытием и предусмотренные выпуски. Сетка по поверхности не заменяет объёмный каркас, если он указан в проекте.
6. Заполнение, проёмы и доступ бетона
Блоки и элементы несъёмной опалубки должны быть устойчивы, не перекрывать рабочие полости и не мешать прохождению бетонной смеси. Проёмы и закладные фиксируют до бетонирования; случайное разрушение блока или засорение ребра устраняют до приёмки скрытых работ.
Что проверить непосредственно перед бетонированием
До начала бетонирования ответственный участник работ проходит весь контур перекрытия и подтверждает:
- монтажная схема находится на объекте и соответствует текущей редакции проекта;
- все балки, опоры, стыки, усиления, проёмы и закладные проверены;
- временные стойки установлены по схеме, имеют устойчивое основание и не могут самопроизвольно сместиться;
- арматура закреплена, рабочие полости очищены, а защитный слой обеспечен фиксаторами;
- есть доступ для равномерной укладки и уплотнения бетона без ударной перегрузки одного участка;
- сделаны обзорные и крупные фотографии скрываемых узлов с привязкой к плану.
Стоп-сигнал: если узел не совпадает со схемой, часть арматуры не видна, отсутствует доступ бетона или исполнитель предлагает «залить, а потом разобраться», бетонирование этого участка откладывают до инженерного решения.
Контроль во время и после бетонирования
Во время укладки контролируют последовательность подачи, заполнение рёбер, положение арматуры и опалубки. Бетон распределяют без локальной перегрузки и уплотняют способом, указанным в технологической документации.
После бетонирования соблюдают режим ухода за бетоном и срок снятия временных опор. Нагрузку от складирования материалов, перегородок и последующих работ прикладывают только после достижения предусмотренной проектом прочности.
Что передать специалистам МАРКО
Если есть сомнение в узле, направьте план этажа, монтажную схему, общий вид участка и крупные фотографии до бетонирования. Укажите пролёты, опоры, проёмы и что именно изменилось на площадке. Это позволяет сопоставить наблюдение с проектным решением, а не оценивать конструкцию по одной фотографии.
