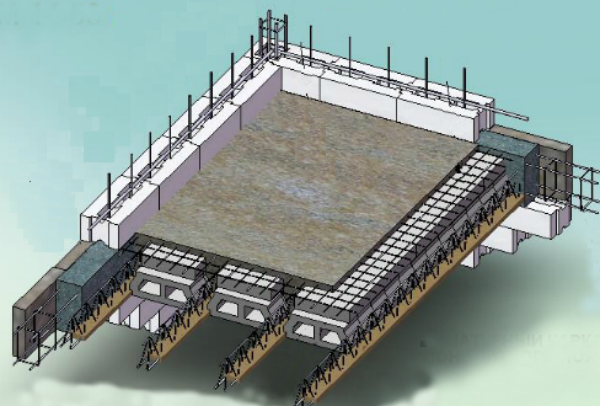

Схема перекрытия СТАНДАРТ-У

Перекрытие МАРКО-СТАНДАРТ - первое российское сборно-монолитное перекрытие

Впервые эта страница появилась на сайте ремонтно-строительной фирмы КОЛУМБ в 2007 году. Перекрытие СТАНДАРТ вошло в состав создаваемой в это время технологии монолитного строительства на основе несъемной опалубки из мелкоштучных блоков. Технология получила название МАРКО — Монолитно АРмированные КОнструкции. С 2007 по 2012 год перекрытиями СТАНДАРТ были укомплектованы несколько тысяч объектов. В 2012 году на смену перекрытиям СТАНДАРТ пришли перекрытия с тонкостенными стальными балками ПРОФИЛЬ. Потерявшая актуальность страница сайта по перекрытиям СТАНДАРТ изменилась до неузнаваемости. Да и сам сайт перестал быть сайтом фирмы КОЛУМБ.

Но историю создания технологии важно не только знать, но и хранить. Это одна из важнейших задач официального сайта технологии перекрытий МАРКО. Ниже Вы найдете страницу по перекрытиям МАРКО-СТАНДАРТ  такой, какой она была в 2007 году.

Перекрытие МАРКО-СТАНДАРТ стало первым российским сборно-монолитным перекрытием, которое нашло широкое применение в жилищном, гражданском и промышленном строительстве. Прогрессивная сборно-монолитная технология устройства железобетонных межэтажных легких перекрытий используется  в Европе более 70 лет. В России известны сборно-монолитные перекрытия YTONG, польские перекрытия TERIVA (ТЕРИВА), белорусские перекрытия ДАХПерекрытие МАРКО сохранило все лучшие качества европейских перекрытий и добавила новое — квадратный метр российского перекрытия на 80-100кг легче европейского.

20 апреля 2009 года Коллегия Министерства строительства Московской области рассмотрела преимущества и практику применения системы сборно-монолитных перекрытий МАРКО и отметила «возможность применения прогрессивной технологии устройства сборно-монолитных перекрытий МАРКО при строительстве и реконструкции объектов капитального строительства«.

В составе готового перекрытия СТАНДАРТ четыре элемента: бетонные балки перекрытия с треугольным арматурным решетчатым каркасом, блоки перекрытия из полистиролбетона или керамзитобетона и слой монолитного бетона толщиной 50 мм армированный арматурной сеткой.

Размеры поперечного сечения бетонного элемента балки 40х120 мм, класс бетона по прочности не ниже В20. Для повышения несущей способности перекрытия бетонный элемент может быть усилен дополнительной продольной арматурой диаметром от 6 до 16 мм. Вся арматура балок – это прокат арматурный свариваемый периодического профиля классов А500С и В500С по ГОСТ Р 52544-2006 с пределом текучести не менее 500 Н/мм2.

В таблице приведены десять вариантов армирования балок. Широкий набор вариантов позволяет экономить деньги за счет выбора необходимой именно ВАМ несущей способности.

 На картинке слева балки СТАНДАРТ на складе завода и  на жилом доме в городе Всеволожск, Ленинградской области.

Изготовление балок ведется на специальных обогреваемых   вибростендах.

Блок перекрытия МАРКО-СТАНДАРТБлоки МАРКО-СТАНДАРТ выполнены из полистиролбетона плотностью не более 400 кг/м3 . Вес блока не превышает 6 кг.Блоки и балки образуют  несъемную опалубку, которая позволяет сформировать непосредственно на объекте облегченную ребристую плиту.

Технические условия  на блоки  и балки согласованы с Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона НИИЖБ, зарегистрированы ГОССТАНДАРТОМ и введены в действие 1 октрября 2008 года.

По результатам сертификационных испытаний блоки отнесены к малоопасным негорючим материалам с малой дымообразующей способностью. На продукцию получено положительное санитарно-эпидемиологическое заключение.

Система МАРКО предлагает заказчикам четыре варианта толщины перекрытия: 200, 250, 300 и 350 мм.  Схема самого тонкого перекрытия системы МАРКО СМП-200 представлена на рисунке

В Польше и Белоруссии увеличение толщины перекрытия достигается за счет использования более высоких и тяжелых блоков. В перекрытиях МАРКО для этого используются доборные плиты из пенопласта или полистиролбетона.

Использование сборно-монолитных перекрытий МАРКО позволяет  отказаться от устройства отдельного монолитного пояса (сейсмопояса, армопояса)  на стенах из слабонесущих материалов (газобетон, пенобетон, керамзитобетон, полистиролбетон МАРКО и т.п.). За счет простых технологических приемов монолитный пояс формируется одновременно с бетонированием плиты перекрытия. Для этого балки вывешиваются над стеной с зазором 40-50 мм. После заполнения зазора бетоном на стене сформируется полноценный монолитный пояс. Такой прием устройства несъемной опалубки для перекрытия и сейсмопояса значительно уменьшает стоимость и сроки строительства. На фотографии хорошо видно, как эта схема реализуется на строительной площадке

Грамотно выполненный монолитный пояс равномерно распределяет нагрузки по всему периметру стен и препятствует образованию трещин в случае неравномерной усадки фундамента. После схватывания бетона в несъемной опалубке формируется ребристая плита. Иногда такую плиту называют часторебристой.

Процесс устройства межэтажных  перекрытий МАРКО-СТАНДАРТ прост. Выполняя шаг за шагом рекомендации инструкции по монтажу, даже неподготовленный человек сможет собрать несъемную опалубку.  Вес погонного метра бетонной балки не выше 17 кг. Это позволяет в большинстве случаев  производить монтаж без использования крана. На балки монтируются легкие блоки и арматурная сетка из проволоки диаметром 5 мм с ячейками 100-100 мм.

В процессе монтажа балки обязательно подпираются. Фиксация перекрытий перед бетонированием одна из самых ответственных технологических операций, требующих тщательного контроля.

Покупатели СМП успели оценить возможность устройства перекрытия с сильно изрезанным контуром (криволинейное перекрытие) и большим числом проемов, а также их высокие показатели по тепло и звукоизоляции.

Сокращение затрат на устройство сборно-монолитных перекрытий достигается за счет:

  • меньшей стоимости работ при одновременном снижении времени их проведения: 100м2 перекрытия четверо рабочих невысокой квалификации собирают за 3 дня
  • исключения из технологического процесса операций по устройству опалубки (водостойкая фанера, профнастил) и вспомогательных материалов (опоры для арматуры,  эмульсия для смазки опалубки)
  • существенного сокращения числа используемых технологических опор (инвентарных стоек или деревянных брусков)
  • возможности проведения работ без использования крана или других грузоподъемных механизмов.

Наш опыт свидетельствует — на многих объектах перекрытия можно выполнить только в сборно-монолитном исполнении.  Без использования СМП не обойтись, если необходимо:

  • Заменить деревянные или ослабленные перекрытия внутри зданий без демонтажа крыши.
  • Снизить вес и толщину конструкций.
  • Повысить несущую способность перекрытий.
  • Повысить теплозащитные и  звукоизолирующие характеристики межэтажной конструкции.
  • Перекрыть стены с криволинейным контуром.
  • Исключить использование крана или другой грузоподъемной техники.
  • Доставить перекрытия в зону работ вручную.

Вопрос «как сделать перекрытие?»  для перечисленных объектов можно считать решенным.

Проектирование перекрытий уже освоили несколько проектных организаций.

Внешний вид здания школы на момент проведения работ

Общий вид несъемной опалубки перекрытия МАРКО-СТАНДАРТ для второго этажа школыВ этом доме, построенном в середине 19 века, межэтажные перекрытия были заменены на сборно-монолитные перекрытия МАРКО-СТАНДАРТ. На таких объектах в полной мере реализуются преимущества легких сборно-монолитных перекрытий МАРКО.

Низкий вес полистиролбетонных блоков позволил увеличить норму загрузки автомобиля. Стандартный кузов длиной 12м  вмещает 220–250 кв. м перекрытий. При перевозке на расстояние до 1000 км стоимость доставки одного квадратного метра конструкций не превышает 200 рублей.

Для отделки потолков  из СМП можно использовать штукатурку, гипсокартон, пластиковые панели, подвесные потолки типа Армстронг, деревянную вагонку и другие отделочные материалы.

Перекрытия МАРКО-СТАНДАРТ с успехом применяются для реконструкции промышленных зданий.

Специалисты строительной компании КОЛУМБ разработают для Вас проектную документацию на сборно-монолитные перекрытия предложат рациональную схему раскладки балок и блоков, подготовят рекомендации по монтажу, доставят балки и блоки на строительную площадку,  и при необходимости проведут  монтаж.

Наш опыт свидетельствует – в некоторых случаях только использование СМП позволяет решить поставленную задачу. СМП с успехом применяются при строительстве зданий по любым технологиям, в том числе СИМПРОЛИТ,   ДЮРИСОЛ, ВЕЛОКС, ИТОНГ. На фотографии блоки ИТОНГ и сборно-монолитное перекрытие МАРКО-СТАНДАРТ на строительной площадке загородного дома

Особенно интересен опыт замены перекрытий по деревянным балкам  на СМП. При этом часто ставится задача усиления конструкций.  Как правило,  толщина полученных в результате реконструкции монолитных междуэтажных перекрытий меньше толщины исходного деревянного перекрытия. При этом монолитное перекрытие связывается с несущими стенами и укрепляет их. В этом доме по Киевскому шоссе  произведена замена деревянных перекрытий на сборно-монолитные перекрытия МАРКО-СТАНДАРТ.

При необходимости балки и блоки легко доработать непосредственно на строительной площадке.  Эта возможность часто используется для перекрытия эркеров и помещений со сложной конфигурацией стен. Производство позволяет обеспечить точность изготовления балок  в пределах одного сантиметра, но точность возведения стен часто приводит к необходимости доработки балок на строительной площадке. На фотографии цокольный этаж дома Игоря Чубайса, который строительная компания КОЛУМБ построила в 2006 году. В доме два перекрытия, в которых использовались балки длиной до 8 метров.

ИСПОЛЬЗОВАНИЕ СБОРНО-МОНОЛИТНЫХ ПЕРЕКРЫТИЙ ПОЗВОЛЯЕТ:

  • Снизить вес междуэтажных перекрытий.
  • Вести монтаж без использования крана
  • Исключить устройство отдельного монолитного пояса на стенах из слабонесущих строительных блоков.
  • Исключить устройство бетонно стяжки для выравнивания основание пола
  • Легко заменить деревянные и ослабленные перекрытия на бетонные
  • Перекрыть помещения сложной формы с эркерами и выступами
  • Вести монтаж в труднодоступных местах, в том числе в существующих помещениях
  • Сократить на 30-40% стоимость перекрытий зданий.
  • Обеспечить высокую несущую способность до 2000 кг/м2
  • Обеспечить высокие показатели монолитных перекрытий по теплозащите и звукоизоляции
  • Доработать конструкции  на строительной площадке: подрезать, укоротить, придать необходимую форму
  • Использовать пустоты в блоках для прокладки коммуникаций
  • Доставить на строительную площадку до 250 кв.м. СМП одной машиной.

Балочные перекрытия системы МАРКО хорошо сочетаются со стенами из любых строительных материалов. На фотографии справа представлены перекрытия МАРКО-СТАНДАРТ на стенах из теплой керамики – керамических поризованных блоков.

Технология строительства с использованием несъемной опалубки из стружечно-цементных плит VELOX (ВЕЛОКС) имеет в своем составе сборные перекрытия собственной конструкции. Несмотря на это,  многие дома, строящиеся по технологии ВЕЛОКС,  используют перекрытия МАРКО (фото слева).

Известная немецкая фирма YTONG   использует балки системы МАРКО  для своих  перекрытий. Сборно-монолитные перекрытия ИТОНГ с 2009 включены в продуктовую линейку завода ИТОНГ в Можайске.

По такому же пути могут пойти производители блоков из пенобетона, керамзитобетона, пескобетона,  керамических поризованных блоков. На фотографии приведен пример использования для перекрытий керамических поризованных блоков. Иногда такую конструкцию называют кирпичные перекрытия.  Здесь Вы можете посмотреть фильм по использованию таких перекрытий.

Использование СМП позволяет получить качественное основание пола. Но такая технологическая операция предъявляет повышенные требования к квалификации работников. Перекрытия и полы – два взаимосвязанных элемента конструкции здания. Качество пола напрямую зависит от качества поверхности перекрытий.

Бетонные балки МАРКО-СТАНДАРТ хорошо сочетаются с несущими металлоконструкциями. Балочные перекрытия из металла преобразуются в этом случае в безбалочные перекрытия из бетона. При этом более чем в два раза уменьшается общая толщина конструкции. Последнее весьма важно для зданий с низкими потолками. Такая конструкция служит хорошей альтернативой      конструкциям на основе профнастила.

Прочные, легкие, удобные при монтаже сборно-монолитные перекрытия уже более полувека применяются во многих странах мира. Теперь эти прогрессивные конструкции производятся строительной компанией КОЛУМБ в Подмосковье и могут быть использованы для Вашего дома, гаража, бани.

Традиционные пустотные плиты или тяжелый и дорогостоящий  монолит всегда можно заменить на СМП.  Прочность и несущая способность СМП МАРКО   выше, чем у стандартных конструкций, а вес значительно ниже. Это позволяет использовать СМП МАРКО  в каждом загородном доме без ограничений.

Арматурные треугольные каркасы системы МАРКО с успехом могут быть использованы как альтернатива традиционным прямоугольным каркасам для устройства колонн и монолитных поясов. Применение готовых каркасов значительно сокращает сроки строительства и снижает его стоимость.

Наряду с СМП система монолитного строительства МАРКО  содержит блоки несъемной опалубки для стен. Продуманные технические решения  позволяют заказчиками получить в строительной компании КОЛУМБ полный набор  конструкций для  строительства дома.

Мариан Войцех Шиманьски, консультант компании «Завод элементов строительных конструкций» (ZEK; Варшава и Бохня, Польша) из бюро «Партнер Ост- Вест» (Лодзь, Польша). «Интересно, что реальная несущая способность, прогибы и раскрытие трещин в случае данного изделия оказались даже на 20% лучше расчетных…».  Это выписка из материалов семинара по использованию польских перекрытий TERIVA, проведенного в Минске 22 марта 2006 года в рамках 9- й Международной специализированной выставки «Стройэскпо 2006».

Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО
