РАСЧЁТ · ПРОИЗВОДСТВО · ПОСТАВКА
Монолитные ребристые перекрытия МАРКО
Мы рассчитываем и производим перекрытия МАРКО. У нас можно заказать балки и комплектующие, комплект для монтажа своей бригадой или поставку с монтажом МАРКО по согласованию.
КАК ЭТО УСТРОЕНО
Из чего состоит перекрытие МАРКО-АТЛАНТ и как его собирают

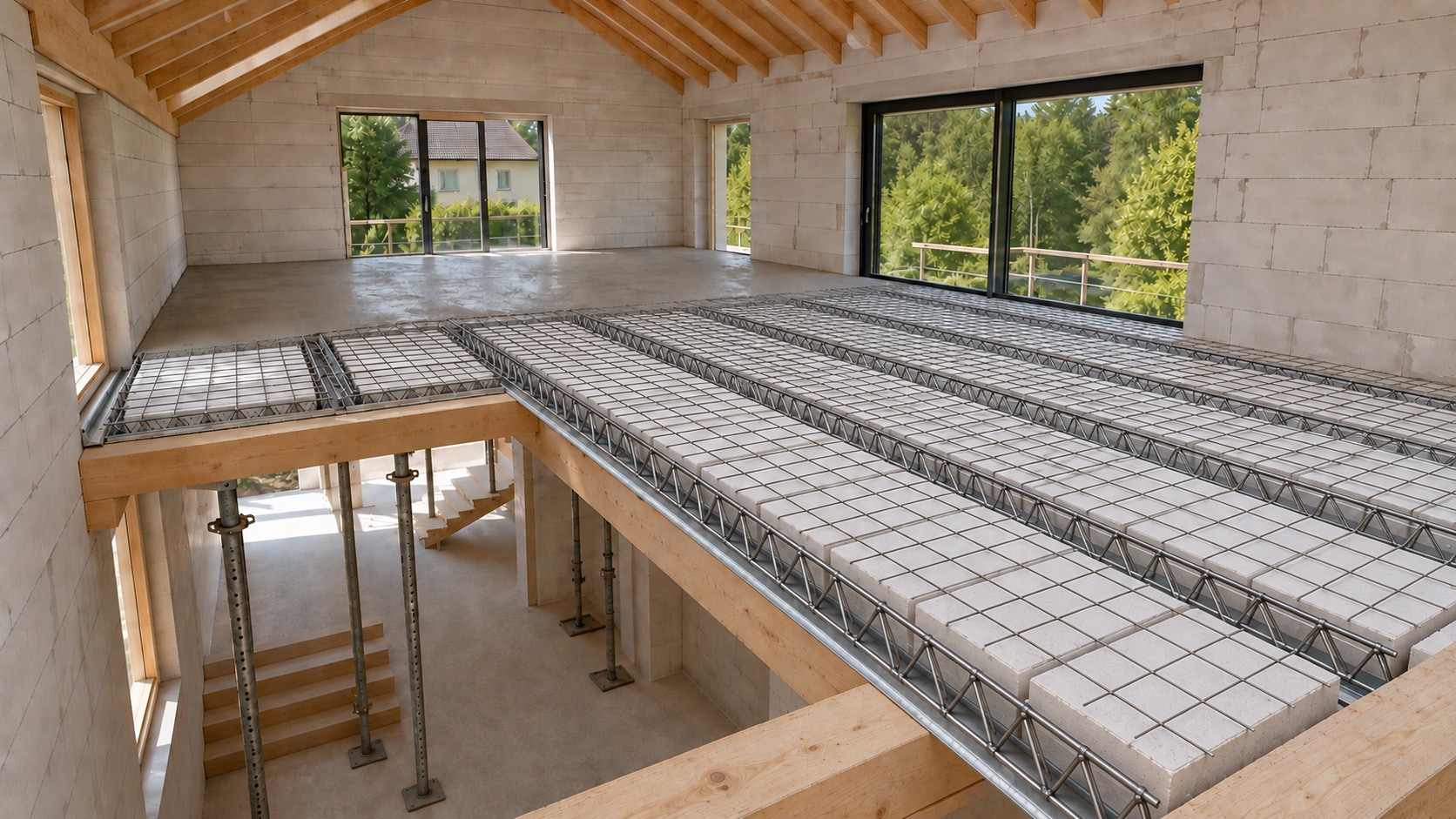

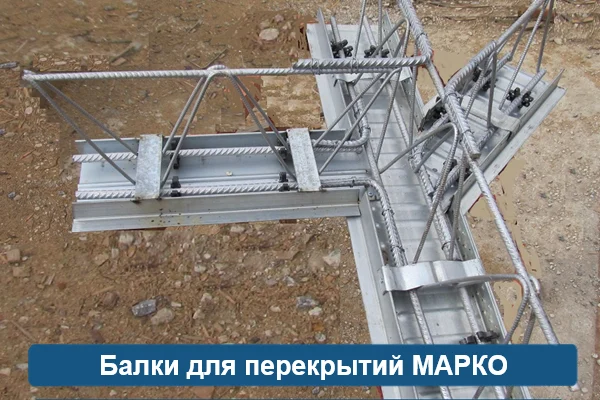

Сборку начинают с балок МАРКО-АТЛАНТ. Каждая балка состоит из тонкостенного оцинкованного профиля и закреплённого в нём арматурного каркаса. По монтажной схеме балки размещают на несущих стенах или других предусмотренных проектом опорах.
На боковые полки профиля укладывают газобетонные блоки заполнения. Блоки закрывают промежутки между балками и вместе с профилями образуют несъёмную опалубку: форму для бетона, которая остаётся внутри готового перекрытия.
Сверху укладывают арматурную сетку. Она армирует верхнюю бетонную плиту и связывается с верхней арматурой каркасов балок. Пока бетон не набрал требуемую прочность, собранную опалубку снизу удерживает временная фиксирующая система.
Перед бетонированием проверяют положение балок и блоков, армирование и временную фиксирующую систему. Затем бетон заполняет пространство вокруг арматурных каркасов балок. Верхняя плита и получившиеся железобетонные рёбра соединяются в одно монолитное железобетонное ребристое перекрытие. Блоки остаются заполнением между рёбрами.
Для какого объекта нужно перекрытие?
Частный домПодбираем перекрытие под планировку дома: учитываем пролёты, опоры и проёмы.
РеконструкцияДля существующего здания: после обследования проектируем замену или усиление перекрытия.

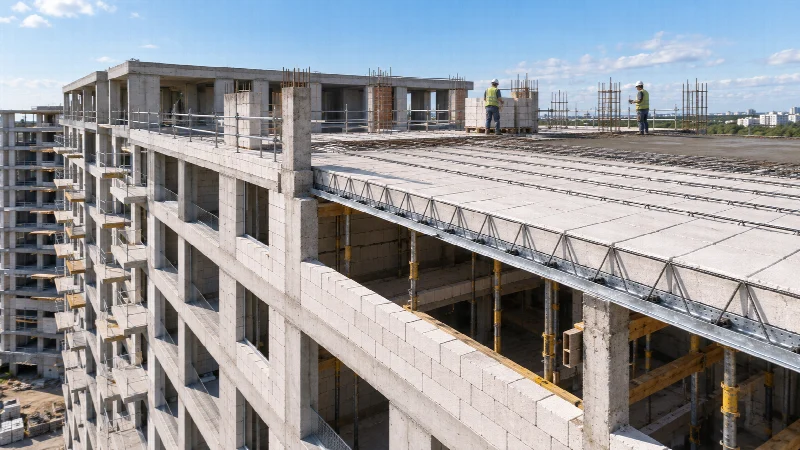

Многоэтажный жилой домДля нового дома проектируем систему перекрытий. В существующем здании отдельное перекрытие рассматриваем на нужном этаже, в том числе выше 9-го, если это подтверждено обследованием и расчётом.

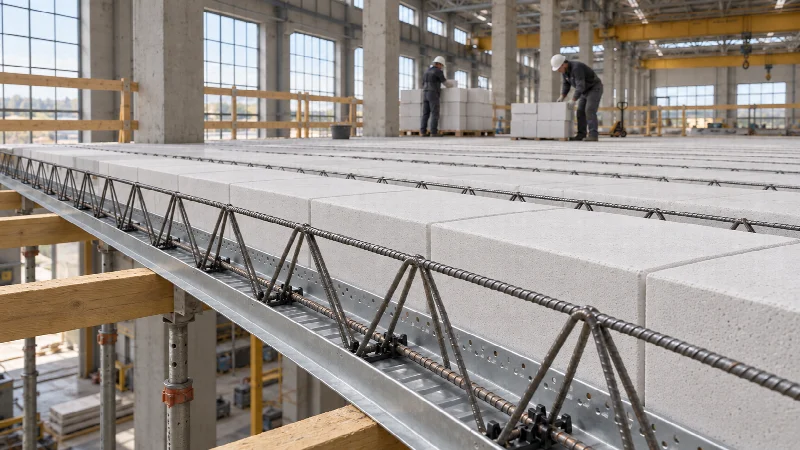

Производственное зданиеДля цеха или промышленного здания проектируем замену или устройство перекрытия под его пролёты и нагрузки.Что вы хотите заказать у МАРКО?
Поставляем комплектующие и комплекты в Москве, Подмосковье, регионы России и страны СНГ. Доставку и состав заказа согласуем для вашего объекта. Работать можно со своей бригадой. Монтаж силами МАРКО согласуем отдельно после проверки адреса и проекта.
Наша технология и наша команда
От разработки до вашего перекрытия
Развиваем МАРКО с 2008 года. Автор технологии и наш директор по развитию Валерий Мартынюк продолжает работать над системой вместе с командой. За каждым комплектом стоят расчёт, монтажная схема и согласованный с заказчиком порядок работ.
Все направления МАРКО: балки, блоки, монтаж и объекты

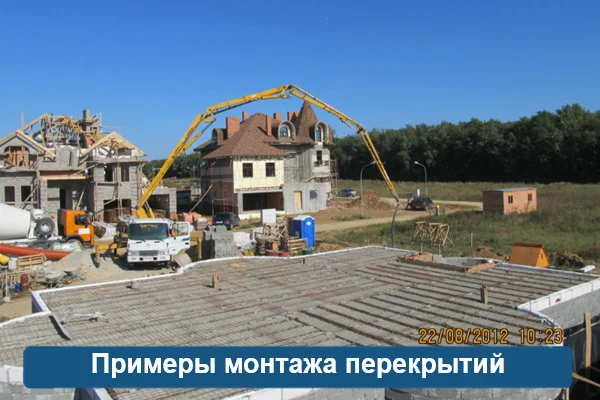

Реальные объекты: перекрытие в работе и результат
Мы собрали объекты по тем задачам, с которыми к нам обращаются чаще всего. В каждой серии рядом стоят фотографии самого перекрытия МАРКО в работе и объекта, для которого его сделали.
Частный дом
Деревянный дом в Одинцове
В деревянном доме фахверкового типа смонтировали бетонное перекрытие МАРКО. Показываем монтаж, подготовку к бетонированию и внешний вид дома.
Смотреть частный домМногоэтажный жилой дом

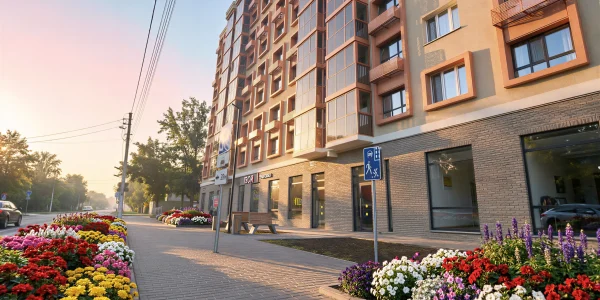

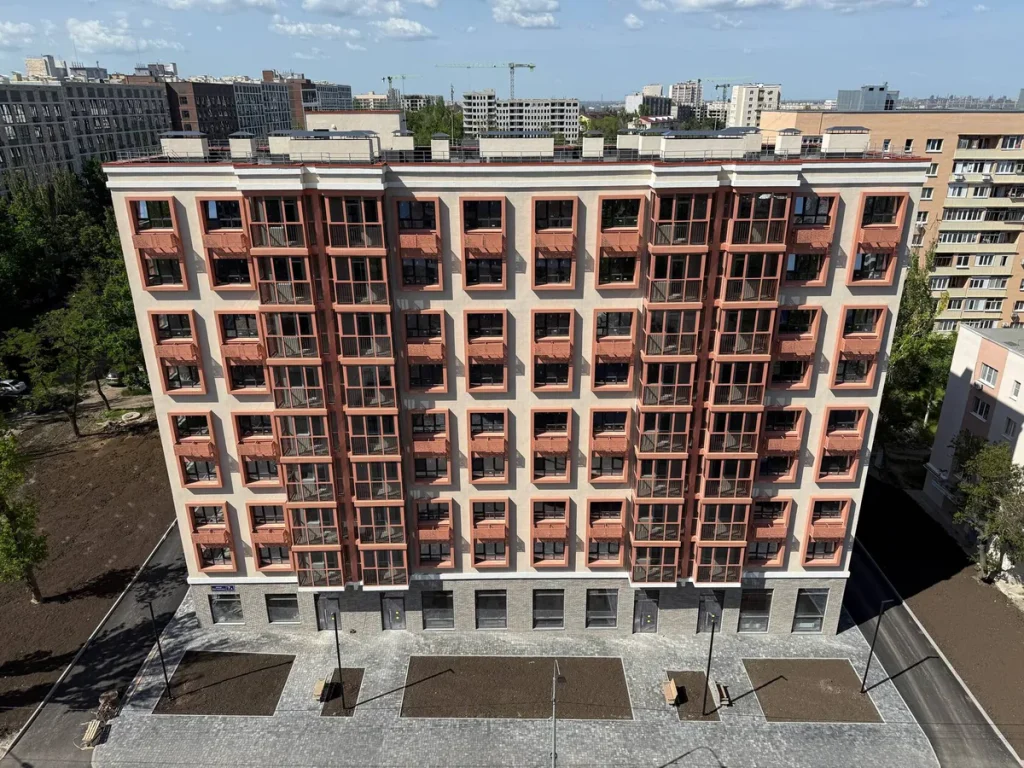

Девятиэтажный дом в Мариуполе
Перекрытия МАРКО предусмотрены во всём девятиэтажном здании. Показываем готовый дом, один из этапов строительства и перекрытие с газобетонным заполнением.
Смотреть многоэтажный домРеконструкция жилого дома

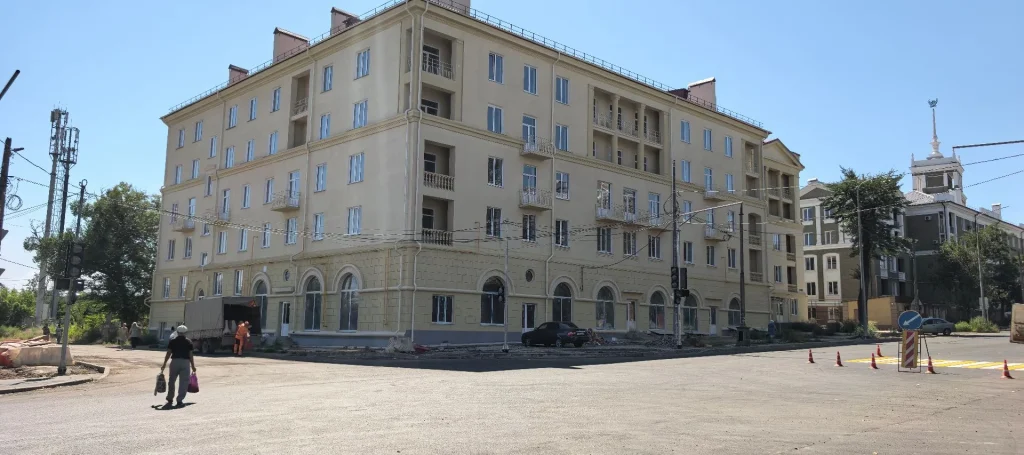

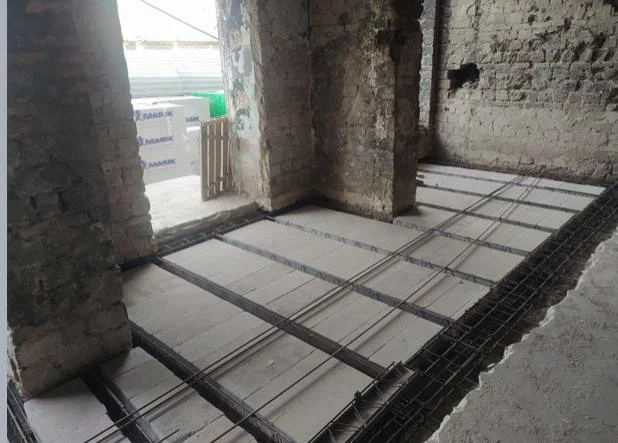

Дом на улице Артёма, 37

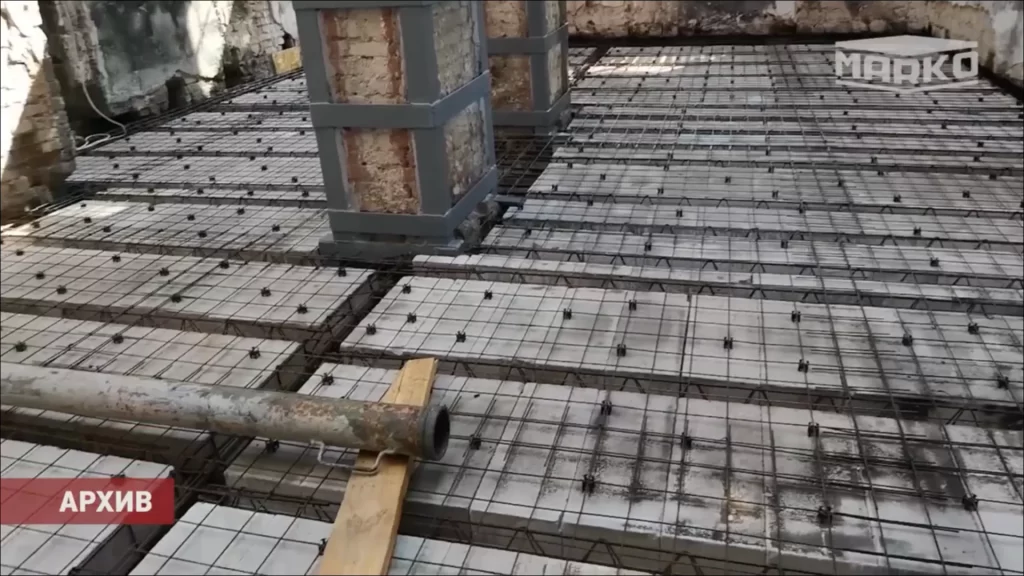

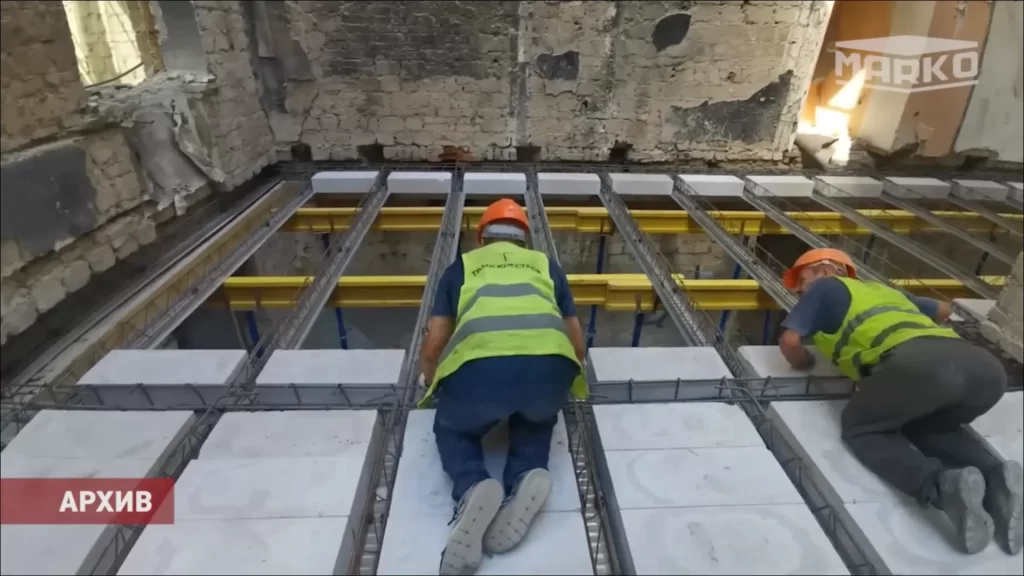

Для восстановления здания поставили полный комплект балок для всех перекрытий, от подвала до последнего этажа. Показываем укладку заполнения, подготовленное перекрытие и фасад дома в августе 2026 года.
Смотреть реконструкциюИсторическое здание

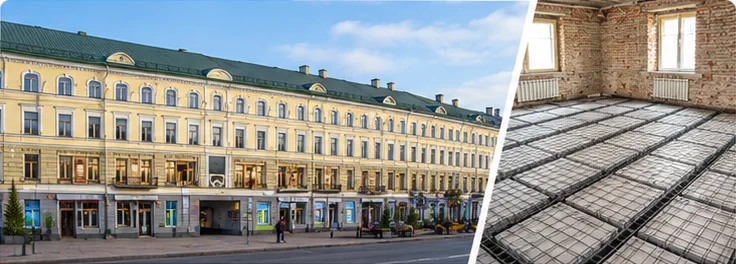

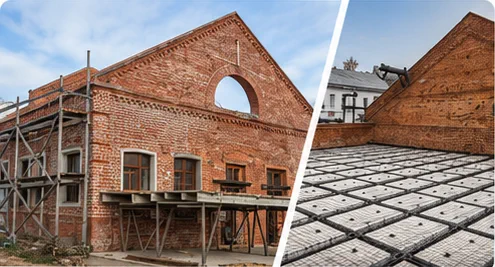

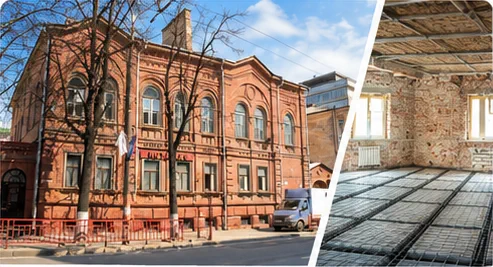

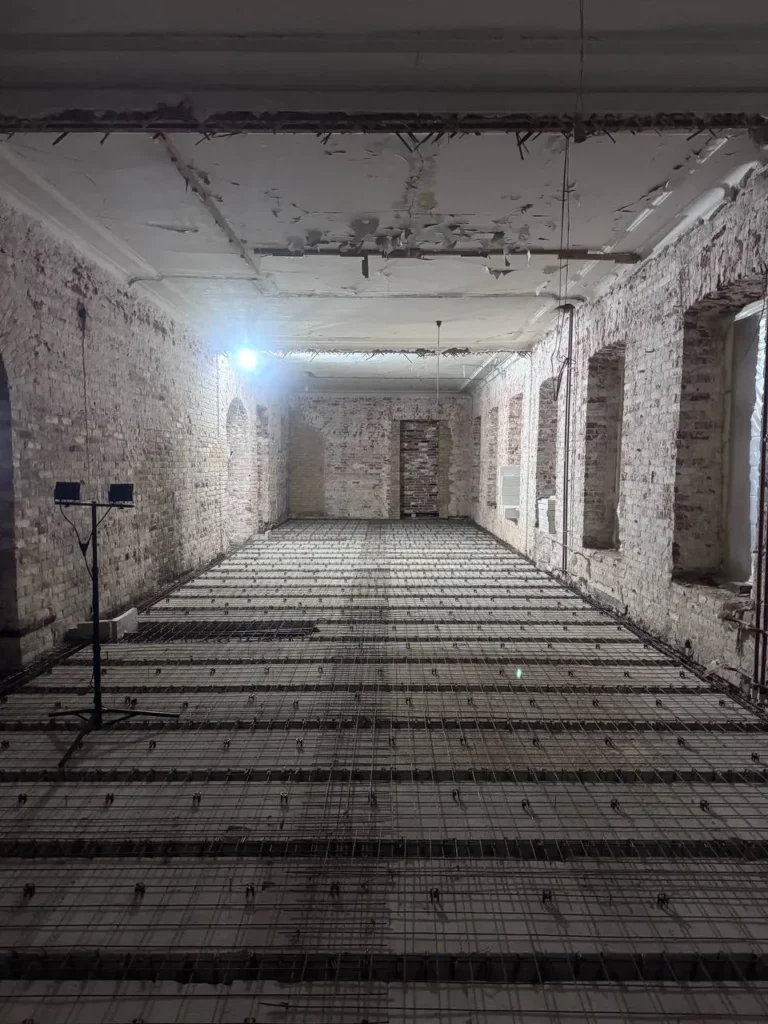

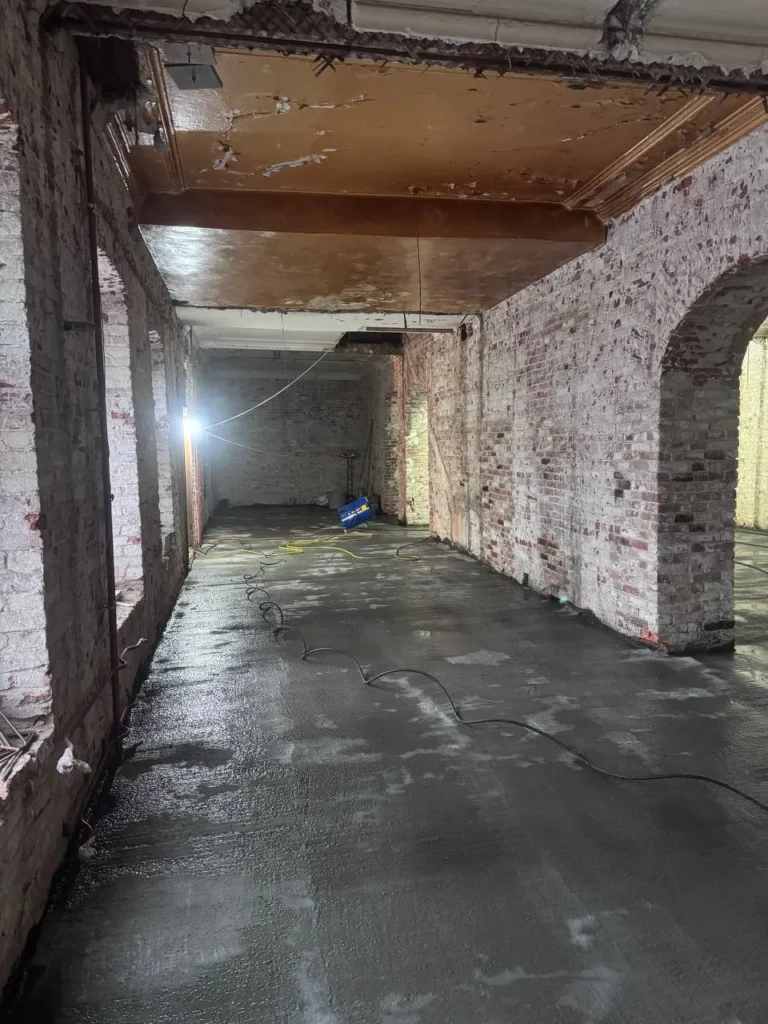

Доходный дом Кузнецовых, 1852 г.

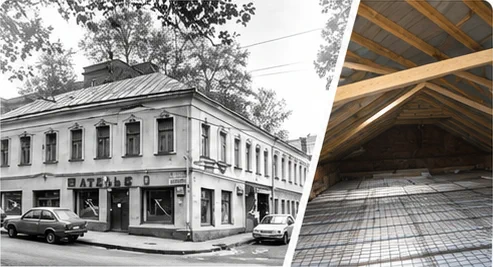

В здании 1852 года старые дефектные деревянные перекрытия заменяли системой МАРКО. Показываем фасад, сборку перед бетонированием и готовое перекрытие внутри.
Смотреть исторический объектБольшой пролёт

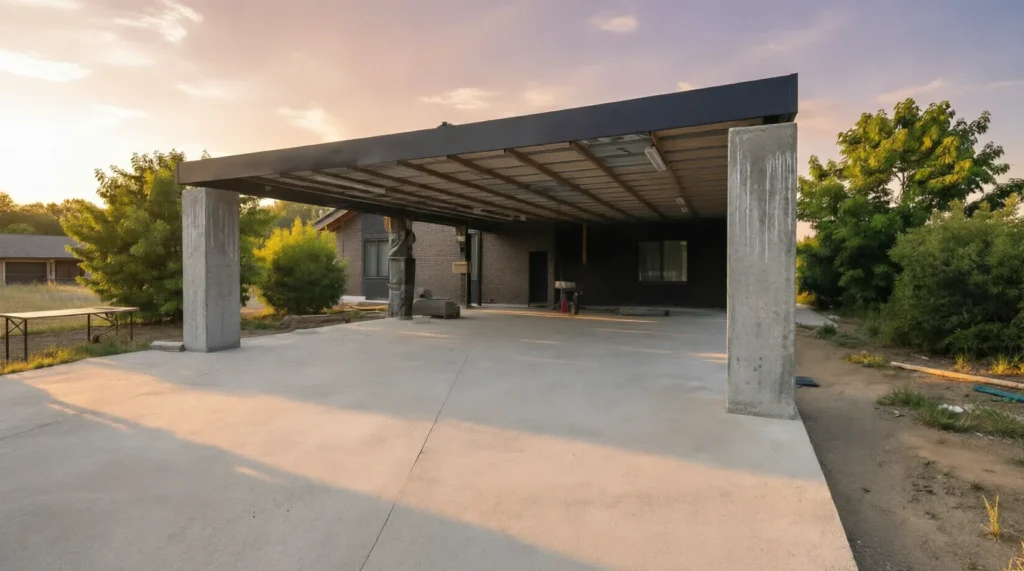

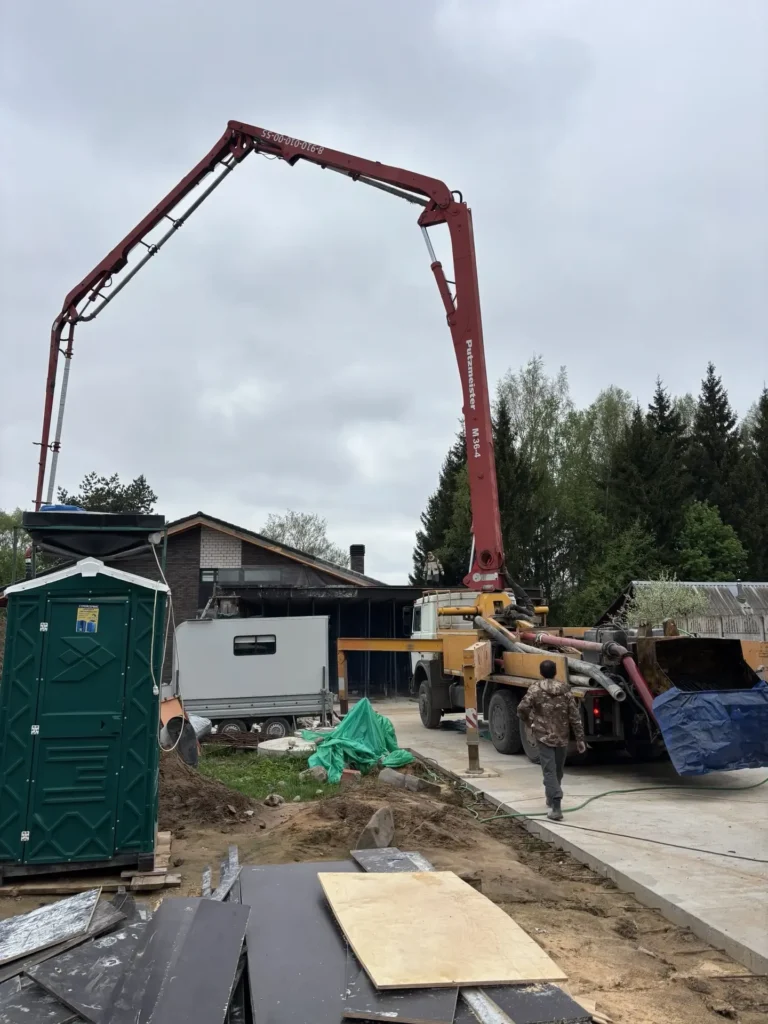

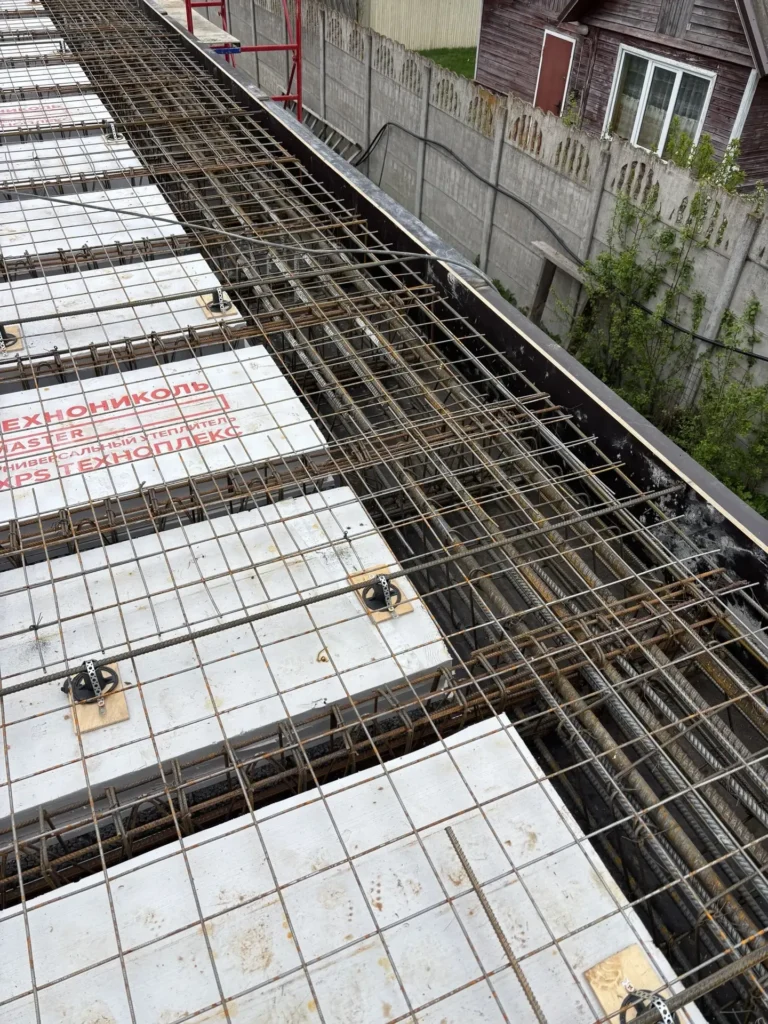

Гараж-навес в Тверской области
На гараже-навесе смонтировали и забетонировали перекрытие МАРКО-АТЛАНТ с пролётом 10,6 м на этом объекте. Показываем общий вид, армирование и бетонирование.
Смотреть гараж-навесПроизводственное здание

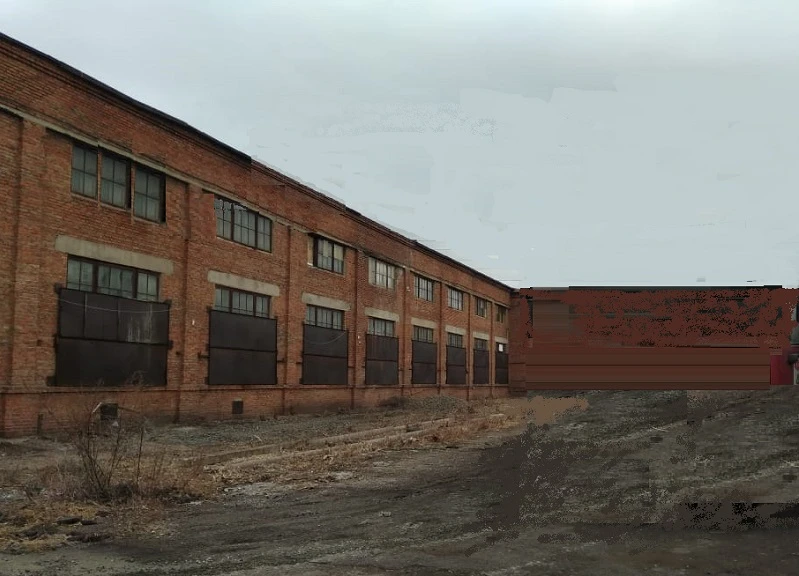

Цех в Магнитогорске

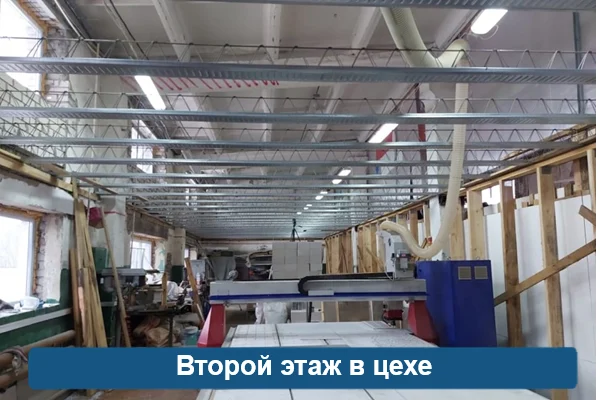

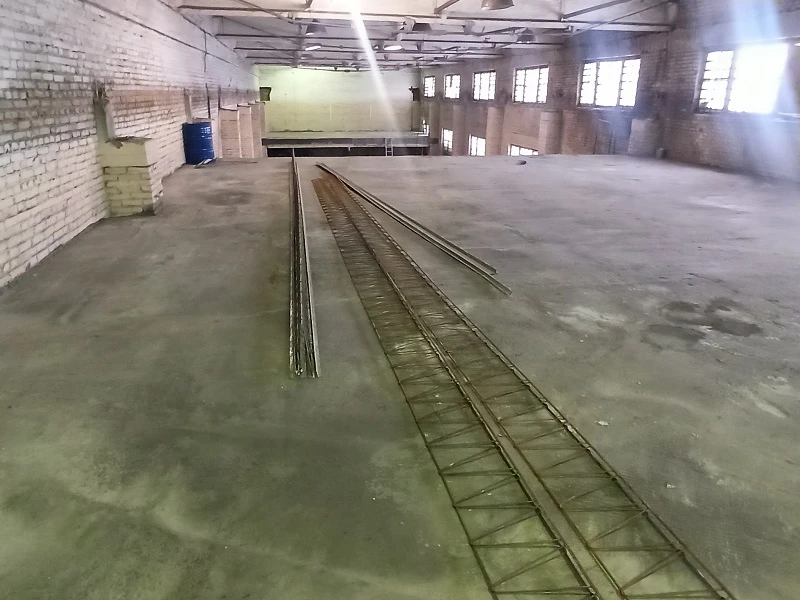

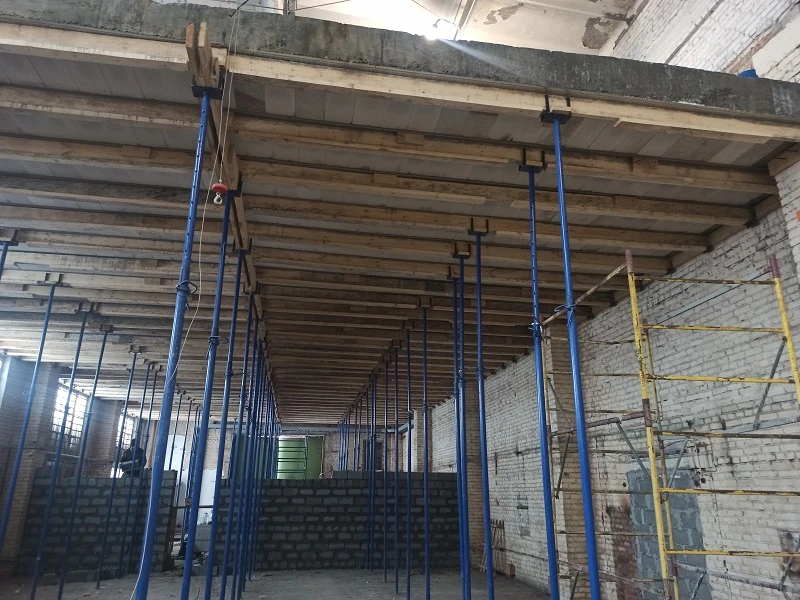

В старом цехе Магнитогорска устроили новое перекрытие МАРКО-АТЛАНТ. Показываем исходное здание, монтаж балок и готовое перекрытие внутри.
Смотреть объект в цехеОбщественное здание

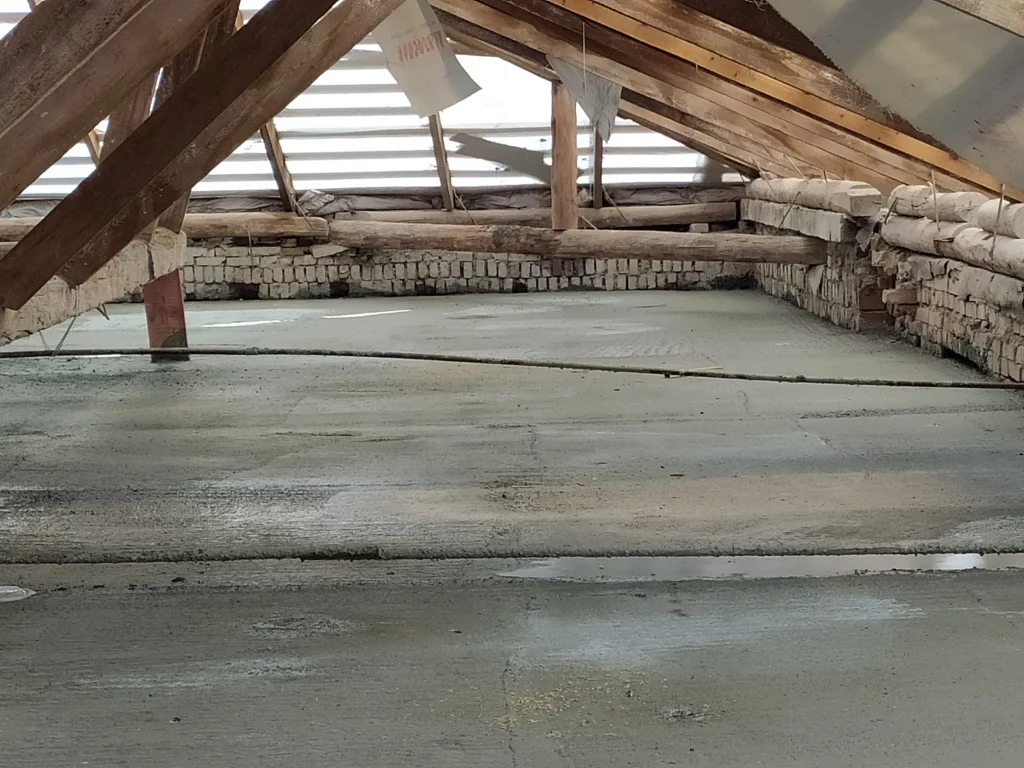

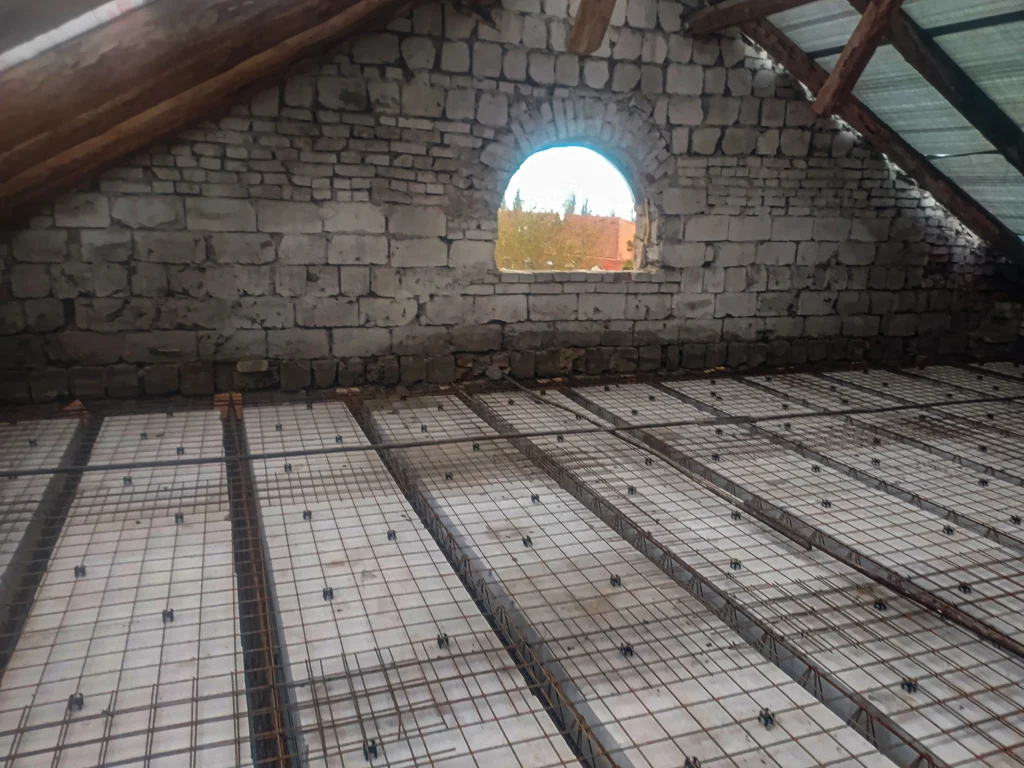

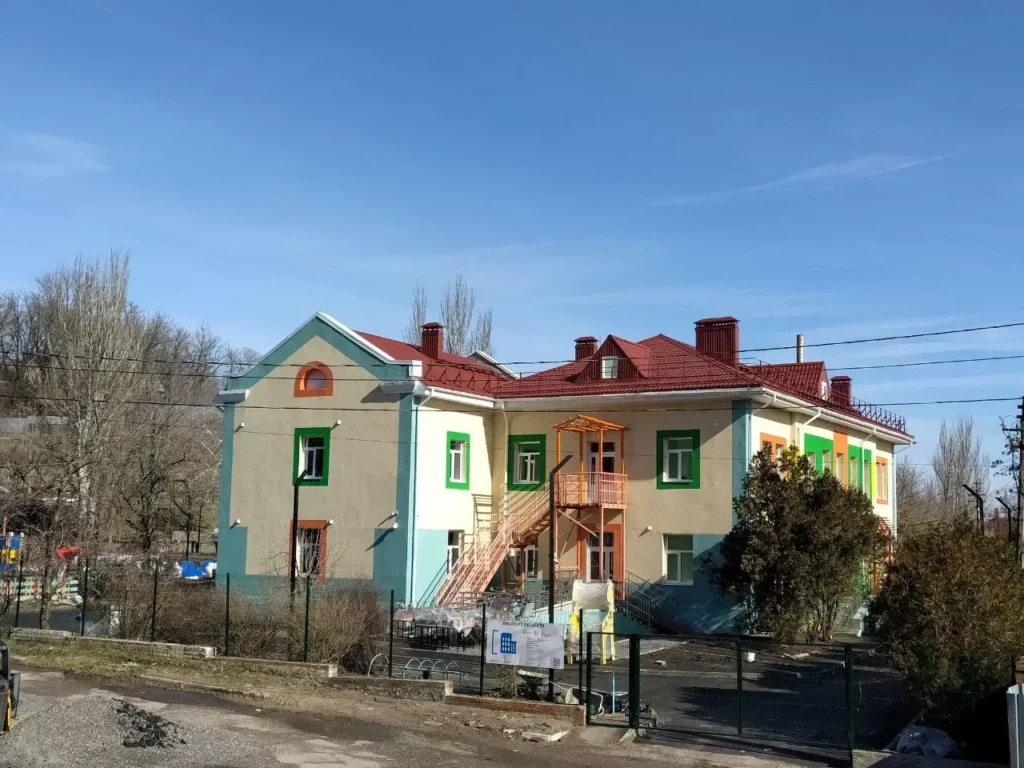

Детский сад «Чайка» в Мариуполе

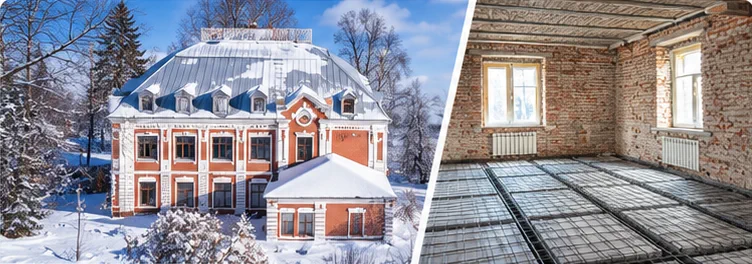

В здании детского сада заменяли старые деревянные перекрытия системой МАРКО. Показываем объект, опорную систему и чердачное перекрытие после бетонирования.
Смотреть реконструкцию детского садаСостав заказа
Комплектующие, комплект и стоимость
Откройте нужный справочный раздел: балки МАРКО-АТЛАНТ, блоки для перекрытия или цены на комплектующие.
Варианты перекрытий МАРКО-АТЛАНТ по высоте
Варианты перекрытий МАРКО-АТЛАНТ
Цена указана за одну балку длиной 1 000 мм. Это не цена за м² и не стоимость готового перекрытия. Комплект и работы рассчитаем по вашему плану.
АТР - это Альбом технических решений МАРКО. Пролёт в карточках означает расстояние между опорами перекрытия. Здесь приведены примеры из расчётных таблиц при дополнительной нагрузке 400 кг/м². Собственный вес указан отдельно, для вариантов с блоками плотности D600. Значения взяты из разных таблиц, поэтому их нельзя объединять в готовое решение для дома. Для конкретного объекта высоту, опирание, бетон и армирование определяем по планировке, проёмам и нагрузкам. Открыть Альбом технических решений МАРКО 2026.

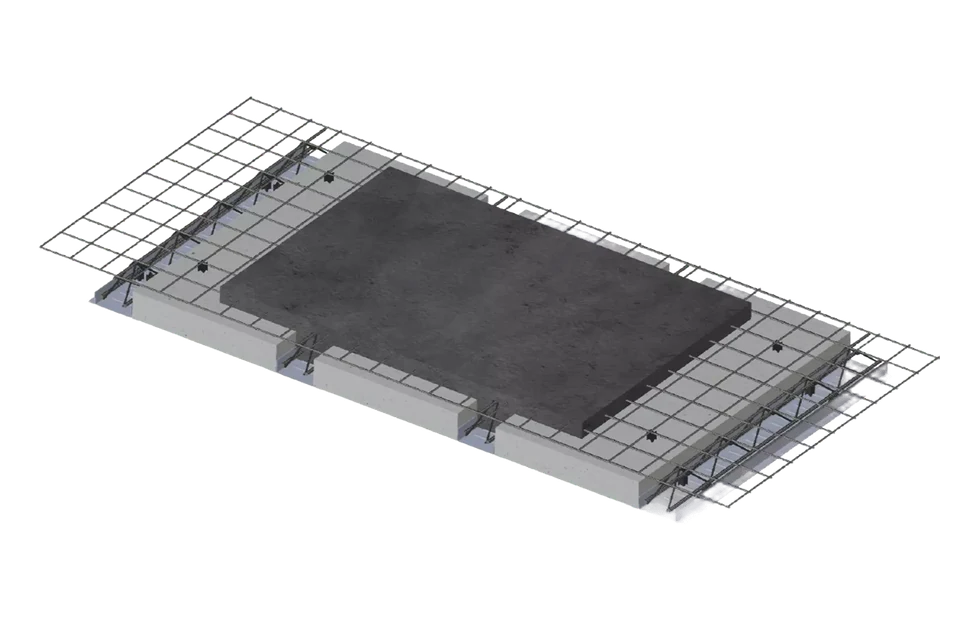

МАРКО-АТЛАНТ 150

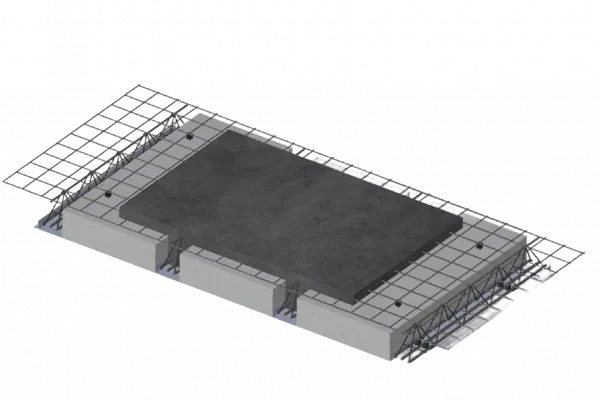

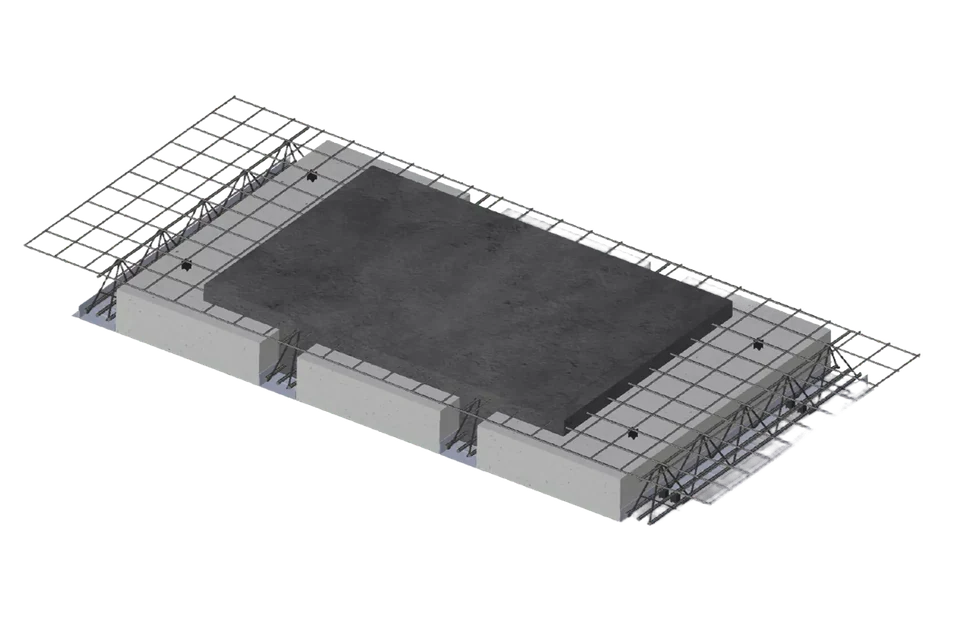

МАРКО-АТЛАНТ 200

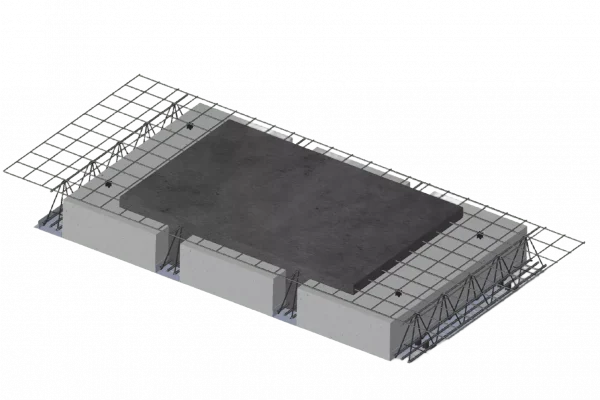

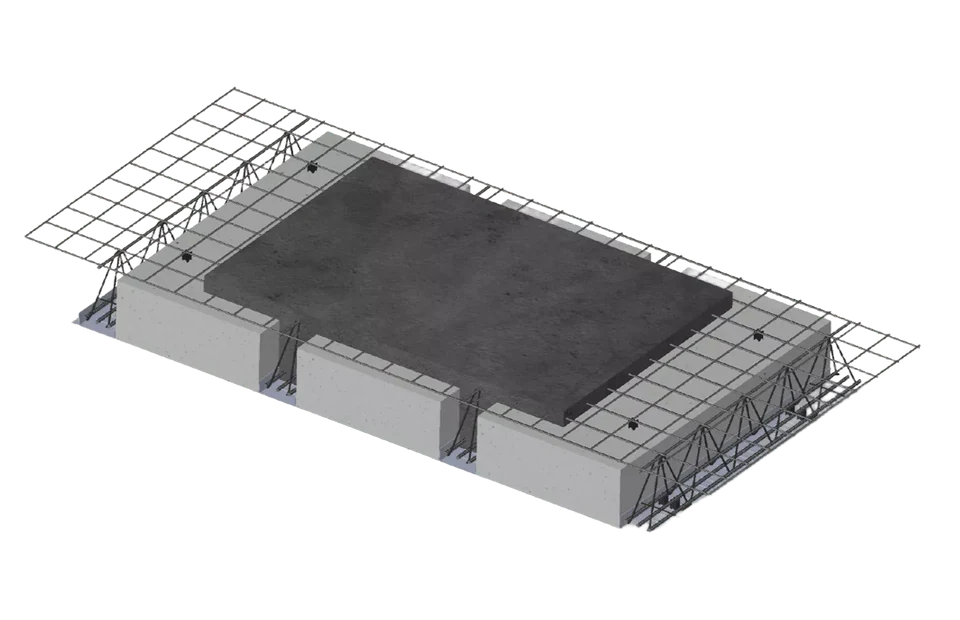

МАРКО-АТЛАНТ 250

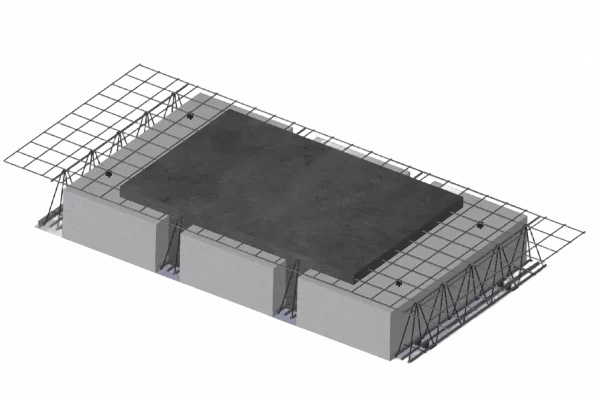

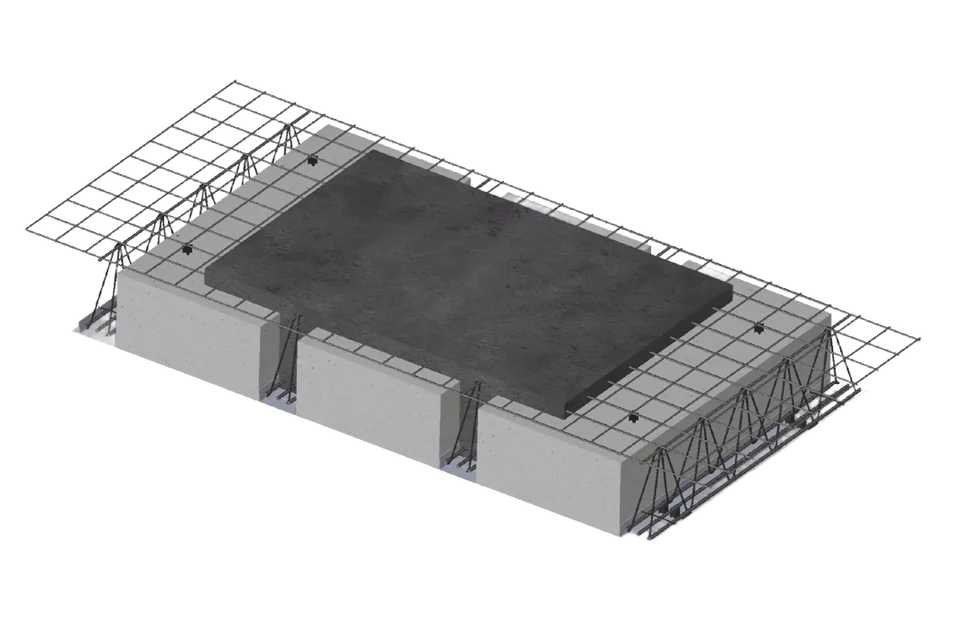

МАРКО-АТЛАНТ 300

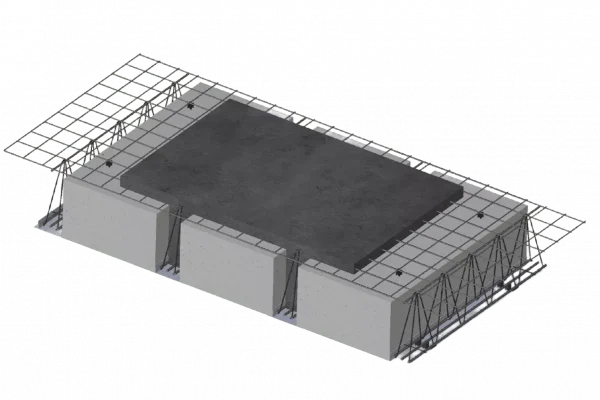

МАРКО-АТЛАНТ 350/370
Как читать цены и данные. Цены для вариантов 150, 200 и 250 указаны за одну балку БПА длиной 1 000 мм, а не за готовое перекрытие. Комплектация, количество балок, доставка и монтаж рассчитываются по исходным данным объекта. Технические примеры взяты из Альбома технических решений МАРКО 2026: пролёты из таблицы 1, собственный вес с блоками D600 из таблицы 4. Цены взяты из прайса, дата которого указана в карточках.
Как устроено перекрытие: балки, блоки и узлы
Как устроено перекрытие МАРКО
Технология МАРКО развивается с 2008 года. Перекрытие собираем из заводских балок и блоков, затем армируем и заливаем бетоном. Балки и блоки служат формой для бетона и остаются в готовом перекрытии. Это и есть несъёмная опалубка.
ПРОФИЛЬ, УНИВЕРСАЛ и АТЛАНТ являются последовательными поколениями наших балок. Разработки Валерия Мартынюка можно проследить по патентам, техническим документам и реальным объектам. Для вашего здания мы подбираем перекрытие по расчёту.
Внутри стального профиля АТЛАНТ находится треугольный арматурный каркас. По расчётной модели АТР 2026 сам профиль тоже участвует в армировании. Высоту балки, дополнительную арматуру, пролёт и опирание мы определяем расчётом.
Пришлите нам план или эскиз. Мы изучим материалы и сообщим, достаточно ли данных для расчёта. Если чего-то не хватает, подскажем, что уточнить.
КОНСТРУКЦИЯ УЗЛОВ ПЕРЕКРЫТИЙ МАРКО
Собираем перекрытие под планировку дома. Профиль АТЛАНТ остаётся в конструкции как часть несъёмной опалубки и, по расчётной модели АТР 2026, дополнительного внешнего армирования монолитного ребра.
В проекте можно предусмотреть консоль или балкон, криволинейный участок либо эксплуатируемую кровлю, которую можно использовать, например, как террасу. Для каждой задачи мы проверяем стены, опоры, проёмы и нагрузки и закрепляем решение в рабочей документации.
Реконструкция, разработки и испытания
Реконструкция, разработки и испытания

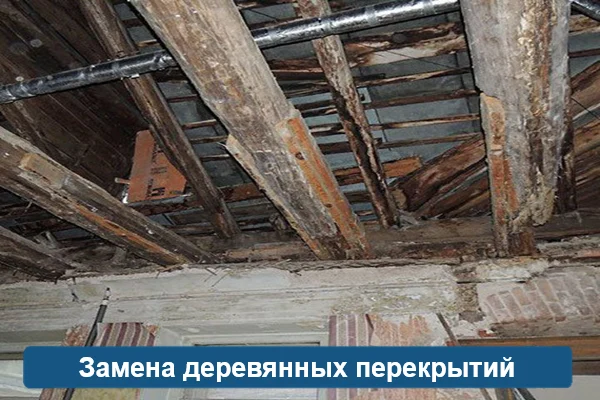

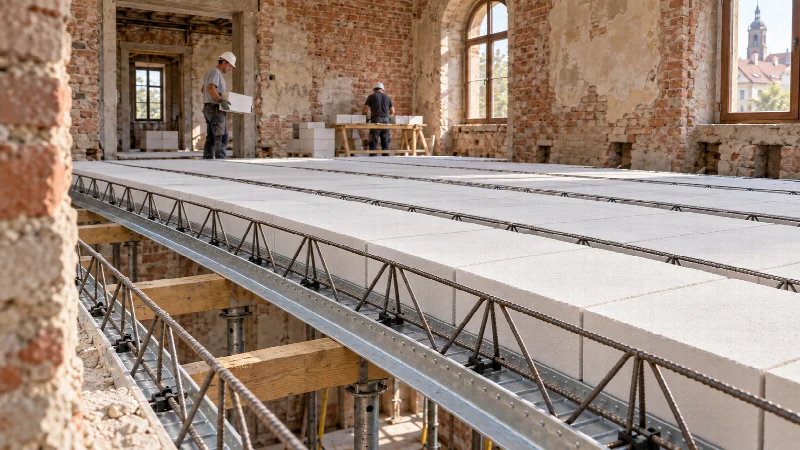

Работаем с реконструкцией и заменой старых перекрытий. Сначала нужно обследовать здание. По результатам обследования конструктор определяет, на что будет опираться новое перекрытие, как его армировать и временно подпереть, в каком порядке выполнять монтаж.
Наш опыт в разных условиях можно посмотреть на реальных объектах МАРКО в Мариуполе. Для вашего здания готовим решение с учётом результатов обследования.
Мы развиваем МАРКО последовательно: каждое поколение решает новую инженерную задачу. В МАРКО-ПРОФИЛЬ мы закрепили арматурный каркас внутри тонкостенного стального профиля. В МАРКО-УНИВЕРСАЛ добавили полки под разные блоки заполнения. В МАРКО-АТЛАНТ перфорация и выступы улучшили сцепление профиля с бетоном. Эти решения закреплены в патентных документах Валерия Мартынюка и соавторов. Посмотреть патенты и этапы развития МАРКО.
Перекрытия МАРКО-АТЛАНТ прошли испытания на огнестойкость. Два образца нагревали под нагрузкой и проверяли, как долго они сохраняют несущую способность, целостность и теплоизолирующую способность. Конструкцию образцов, условия и результаты можно посмотреть в полном отчёте.
Отдельно фрагмент здания с перекрытием МАРКО испытывали на стенде, имитирующем землетрясение. После описанного в отчёте воздействия повреждений не зафиксировали. Результаты относятся к испытанным конструкциям; для вашего объекта применимость проверяем по проекту.
Альбом технических решений 2026 года предусматривает стыковку балок под углом. Конструкцию соединения, опирание и армирование определяем в проекте.
В вариантах АТР 2026 пространство между балками заполняем газобетонными блоками. Блоки остаются частью несъёмной опалубки. Их размеры, прочность и плотность проверяем по технической документации системы и расчёту вашего проекта.
Тёплый пол, утепление и кровля
Тёплый пол, утепление и кровля
Технология МАРКО продолжает развиваться вместе с задачами заказчиков. В одном из направлений мы объединяем перекрытие и контуры тёплого пола в составе несъёмной опалубки. Так мы заранее согласуем конструкцию перекрытия с размещением труб отопления. Состав перекрытия и число контуров, то есть отдельных петель труб тёплого пола, подбираем для конкретного дома. Возможную экономию считаем по его проекту.
Продолжаем разработки для больших пролётов. Над системой МАРКО-ПРОСТОР ещё работаем; готовое проектное решение предложим после утверждения технической документации.
МАРКО-ТЕРМО объединяет перекрытие и теплоизоляционный слой в составе несъёмной опалубки. Применяем это решение для пола первого этажа и плоской эксплуатируемой кровли. Толщину пенополистирола, состав слоёв и характеристики узла определяем по расчётам теплоизоляции и конструкции объекта. Посмотреть объекты МАРКО-ТЕРМО.
В 2022 году команда разработала собственный комбинированный блок МАРКО-ПЛИТА. В одном элементе соединены древесная плита и слой пенополистирола заданной толщины. Этот блок устанавливается между балками: он служит частью формы для бетона и утепляет перекрытие.
Применяем МАРКО-АТЛАНТ в проектах плоских эксплуатируемых кровель. Собственный вес зависит от высоты и состава перекрытия; в АТР 2026 он приведён для конкретных вариантов с блоками D600. В проекте кровли заранее предусматриваем уклоны и отвод воды.
Документация МАРКО
Чертежи, инструкции, патенты и результаты испытаний
Здесь можно посмотреть, из чего состоит перекрытие, как его монтируют и какие испытания оно прошло. Каждая ссылка открывает полный PDF на нужной странице.
- Альбом технических решений МАРКО 2026Из чего состоит система, как соединяются её элементы и где её применяют. Страницы 6 и 10-18.
- Технические условия на балки АТЛАНТКак перевозить и перемещать балки, в том числе поднимать вручную. Страницы 11-12 и 15.
- Инструкция по монтажу перекрытий МАРКОКак поднимать материалы на верхние этажи и готовить бетон на месте. Версия 12.22, страницы 22-23.
- Патент на конструкцию АТЛАНТОписание разработки и имена авторов. Патент RU 166749 U1, страница 1.
- Испытания перекрытия МАРКО-АТЛАНТ под нагрузкойКак нагружали образец и какие результаты получили. Протокол испытаний, страницы 3-8.
- Испытания перекрытий МАРКО-АТЛАНТ на огнестойкостьОтчёт ВНИИПО, 2023 год. Конструкция и условия испытаний: страницы 3-5. Результаты: страница 9.
- Испытания фрагмента здания с перекрытием МАРКО на сейсмостойкостьКак конструкция перенесла воздействие, имитирующее землетрясение. Результаты и заключение: страницы 28-30.
Как мы подбираем перекрытие МАРКО для вашего объекта
Одинаковая площадь ещё не означает одинаковое перекрытие. Мы начинаем с вашего плана, проверяем условия объекта и только потом определяем состав решения.
Сначала смотрим на план
Подойдёт проект, план этажа или эскиз от руки. Нам нужны размеры пролётов, расположение несущих стен и других опор, проёмы, материал и состояние стен, а также город объекта.
Затем уточняем задачу
Учитываем, как будут использоваться помещения, какие нагрузки уже известны и что это за работа: новое строительство или реконструкция. Для существующего здания смотрим результаты обследования и условия монтажа.
После проверки собираем решение
Готовим монтажную схему, спецификацию комплекта и расчёт стоимости. Поставку и возможность монтажа силами МАРКО согласуем отдельно для вашего объекта.
Если каких-то данных не хватает, мы сначала скажем, что нужно уточнить для следующего шага.
Частые вопросы
Что такое монолитные ребристые перекрытия МАРКО?
Мы разработали МАРКО как систему монолитных железобетонных ребристых перекрытий. На объекте балки и блоки образуют несъёмную опалубку, а арматура и бетон объединяют элементы в единую конструкцию. Эта конструкция описана в нашем Альбоме технических решений 2026 года.
Для каких домов подходят перекрытия МАРКО?
В нашем портфолио есть дома со стенами из газобетона, кирпича и керамических блоков. Для каждого здания проверяем материал и состояние стен, на что будет опираться перекрытие и нужен ли по стенам железобетонный пояс. Перекрытие можно сделать между этажами, над подвалом или подпольем, под чердаком, а также использовать как основу плоской крыши. Размеры и армирование определяем расчётом.
Можно ли заранее рассчитать стоимость?
Да. Пришлите план или эскиз с размерами, расположением несущих стен, других опор и проёмов. Укажите материал стен, где находится объект, как будут использоваться помещения и какие работы вам нужны. Если нагрузки уже известны, приложите эти данные. Мы подготовим предварительную оценку, а после расчёта перекрытия уточним комплект, доставку, монтаж и итоговую стоимость.
