Кессонные перекрытия: технология будущего для больших пролетов без колонн
КЕССОННОЕ ПЕРЕКРЫТИЕ - ЧТО, ГДЕ, ЗАЧЕМ И КАК?
По целому ряду технологий Россия отстает от мировых лидеров на 10-15 лет. К примеру, продвинутый российский процессор Байкал Т1 специалисты сравнивают с процессорами Intel Core I5 3-4 поколения 2012-13 годов. Для российских компаний (особенно после февраля 2022 года) недоступно современное оборудование. И отставание будет только нарастать.
Кессонных перекрытий в мире смонтировано миллионы квадратных метров. Технология не требует использования сложного дорогостоящего оборудования. Казалось бы — бери и повторяй. Тем более, что преимущества кессонных перекрытий очевидны.
Не берем, не повторяем. Пытаюсь понять — почему? Исходя из нашего опыта продвижения сборно-монолитных перекрытий МАРКО-АТЛАНТ основных причин две:
Основные препятствия для внедрения:
- Недостаточная квалификация специалистов — в школе не рассказывали, и институте не проходили, по жизни не сталкивались.
- Нежелание проектировщиков брать на себя ответственность.
Что такое кессонное перекрытие? Принцип работы и преимущества
Кессонное перекрытие в свой основе — это монолитное железобетонное ребристое облегченное перекрытие. Чаще всего несущие ребра такого перекрытия расположены перпендикулярно друг к другу. Это позволяет перераспределять действующие на перекрытие нагрузки на все несущие стены помещения.
Конструкция и принцип распределения нагрузок
За счет большего числа работающих силовых ребер нагрузка на каждое отдельное ребро снижается. Это позволяет уменьшить рабочую высоту ребра или, при прочих равных условиях, увеличить перекрываемые пролеты.
Когда кессонное перекрытие выгоднее других? Ключевой параметр — пролет
Эффективность использования кессонных перекрытий растет пропорционально увеличению размеров перекрываемых пролетов. При пролетах более 12 метров у кессонных перекрытий по сути нет достойных конкурентов среди бетонных перекрытий.
Съёмная vs несъёмная опалубка для кессонов: какая технология проще для России?

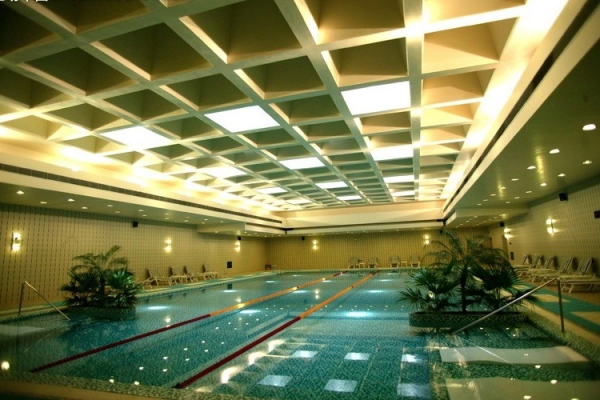

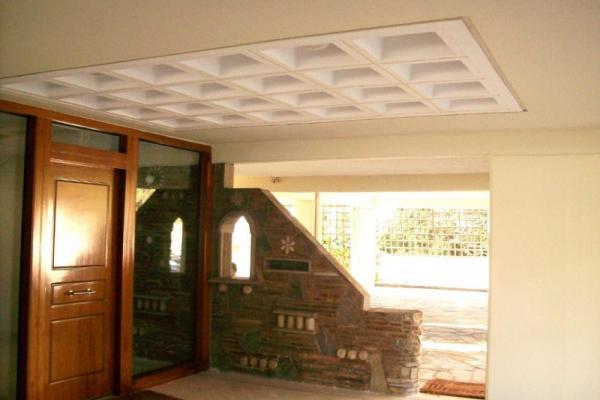

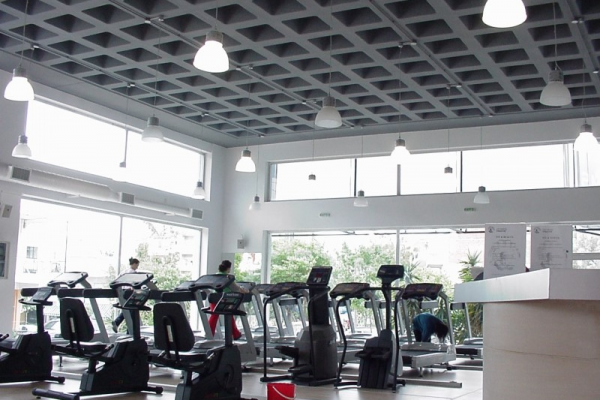

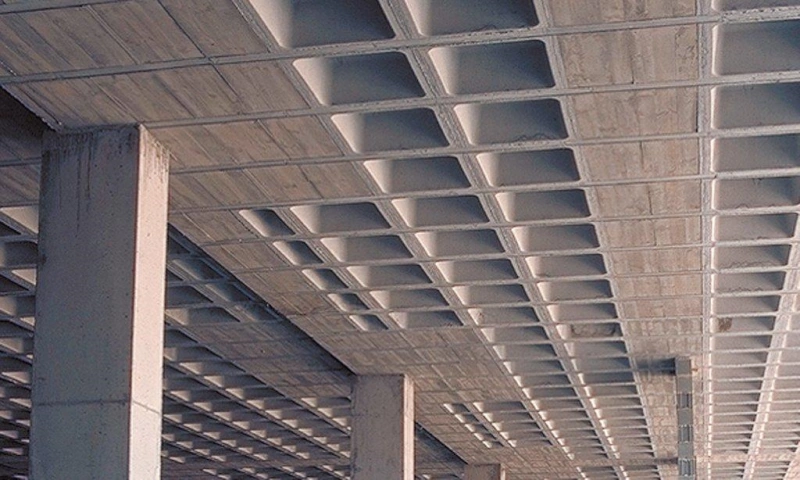

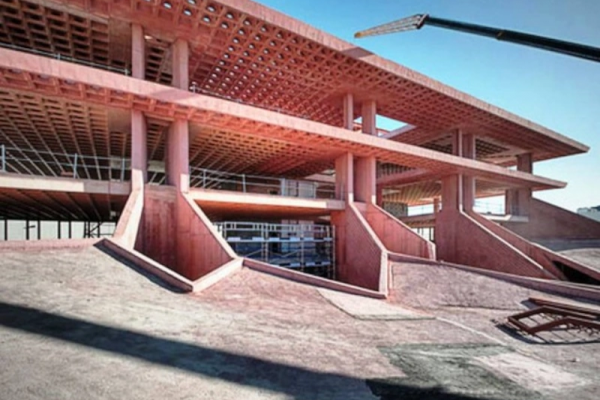

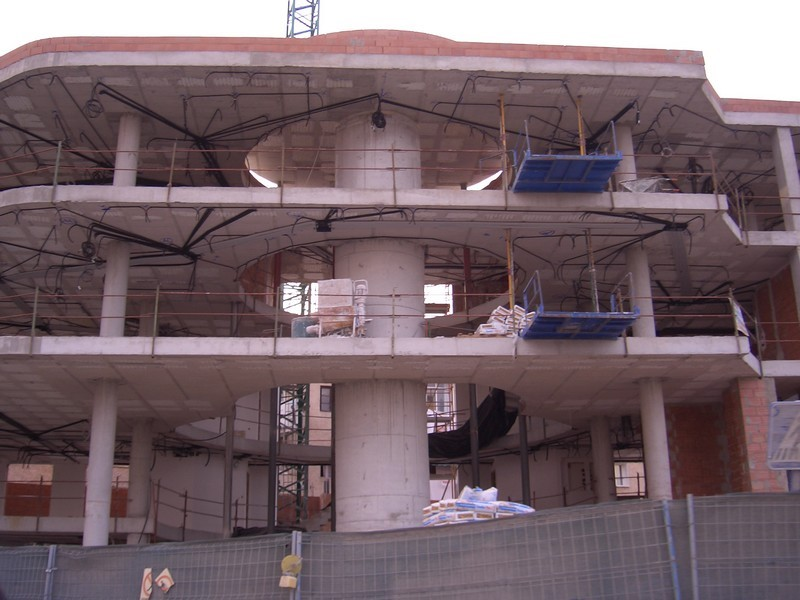

Используемая технология устройства кессонных перекрытий предполагает два варианта опалубки — съемную и несъемную. Результат использования съемной опалубки представлен на верхней картинке. Внешний вид потолка как результат «работы» несъемной опалубки вы видите на второй сверху картинке.
Несъёмная опалубка: аналог монолитных работ
«Бери и повторяй» во введении в первую очередь относится к несъемному варианту опалубки. Здесь технологический процесс во многом похож на монтаж известных и многократно проверенных в России монолитных перекрытий.
Та же палуба из ламинированной фанеры, те же стойки и балки фиксирующий системы. Отличается только армирование. В монолитном необходимо вязать две сетки — верхнюю и нижнюю. В кессонном необходимо армировать ребра. Согласитесь армирование ребер не самая сложная задача для российских специалистов. К сожалению армировать нечего — проектов нет.
Съёмная опалубка: сложности импорта и локальные попытки
Со съемной опалубкой сложнее. Я знаю о нескольких попытках завезти опалубку в Россию или даже начать ее производство. Но эти попытки потерпели фиаско — проектов нет.
Альтернатива: заполнение газобетоном

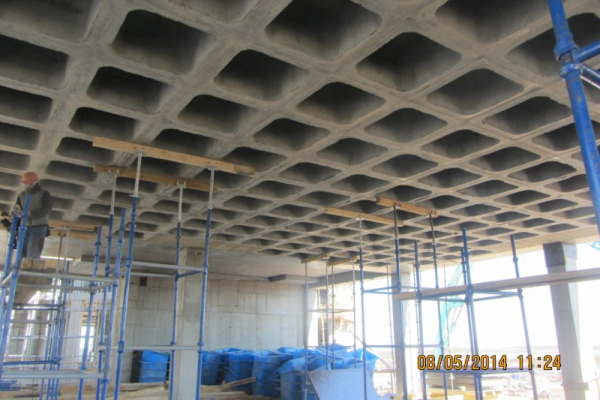

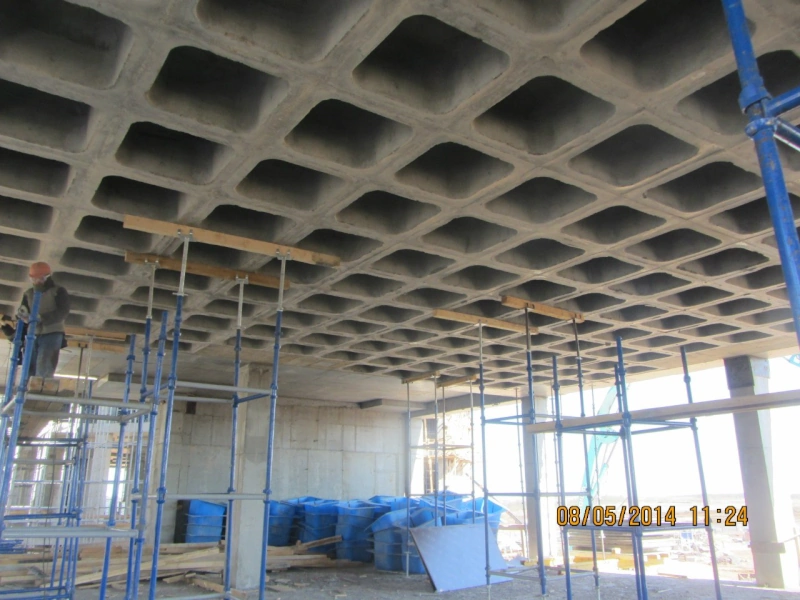

На четвертой картинке показаны российские пластиковые «тазики» — форма для съемной опалубки. Их используют в российском цехе, чтобы разделить пространство пополам по высоте с помощью кессонных перекрытий. В моем понимании, для такого объекта гораздо проще и дешевле использовать несъемную опалубку с заполнением межбалочного пространства газобетоном, который сейчас можно найти в любом уголке России. Но если с «тазиками» попытка, пусть единичная, и была, то с газобетоном не было. По крайней мере, мне о таких попытках ничего не известно.
Необходимо констатировать — все попытки запустить в России процесс реализации технологии кессонных перекрытий потерпели крах
Мировой опыт: где и как используют кессонные перекрытия в Европе
Европейские специалисты используют кессонные перекрытия в самых различных направлениях строительства. Монтируются десятки, а возможно сотни тысяч квадратных метров конструкций. Технология обеспечена исчерпывающим комплексом расчетных и методических материалов. В Европе по отношению к кессонным перекрытиям нет вопроса — можно ли применять, есть единственный вопрос — где еще можно применить.

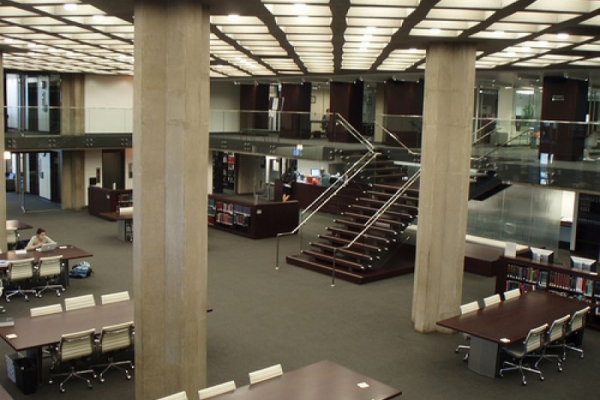

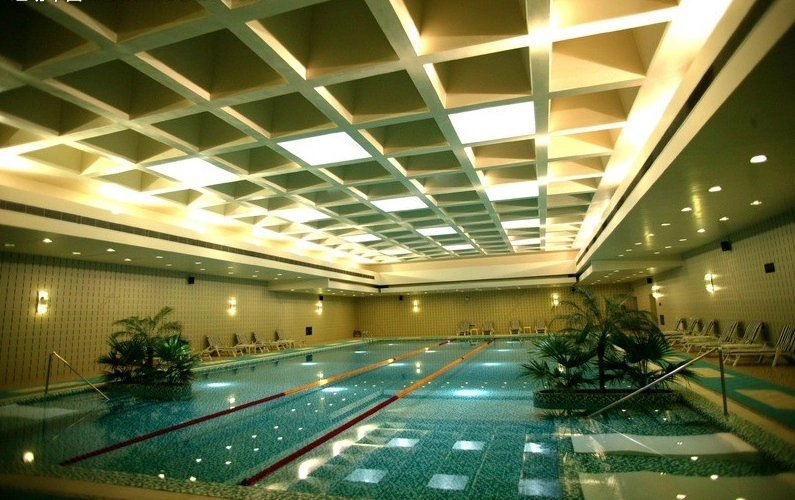

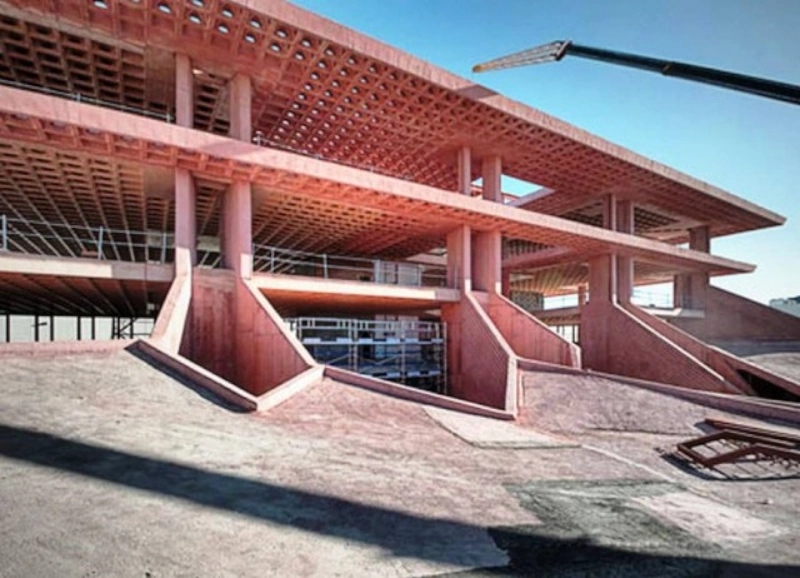

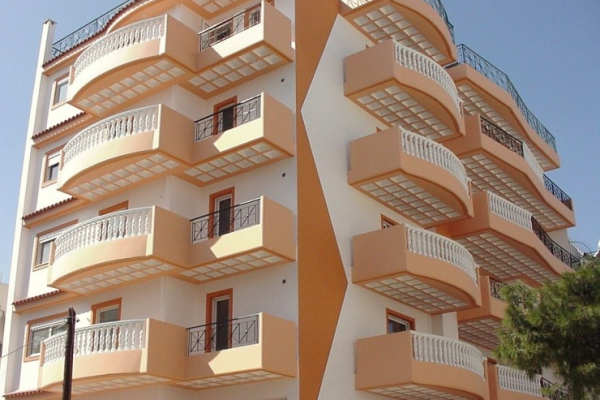

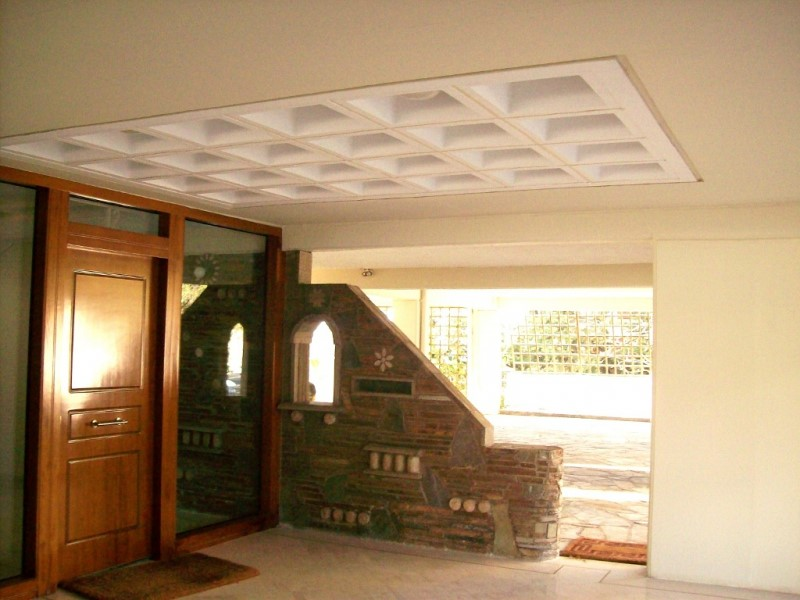

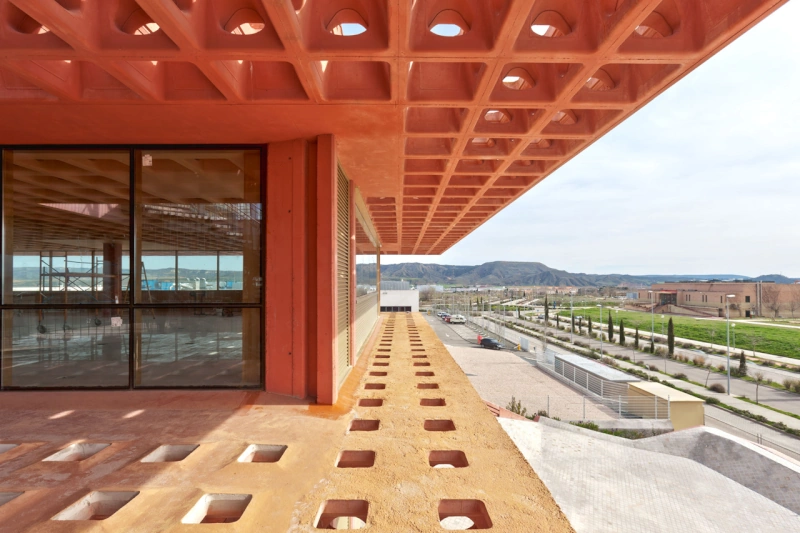

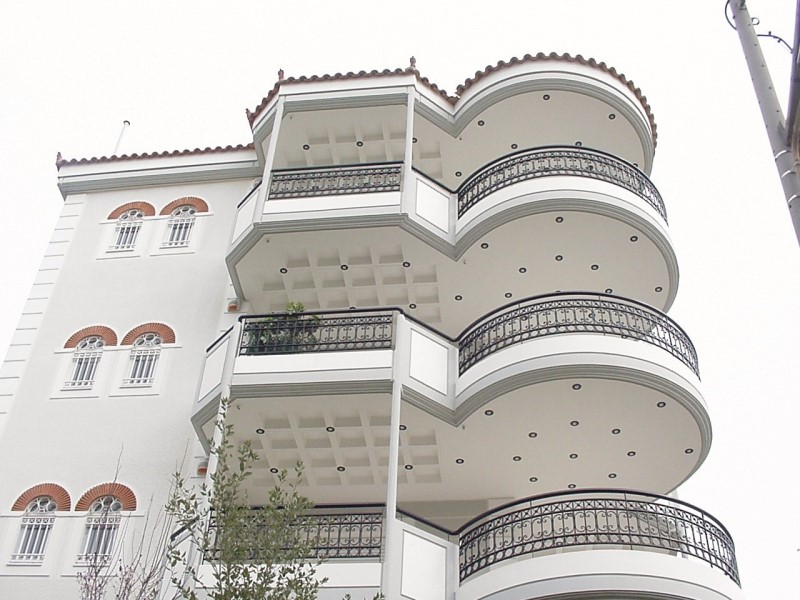

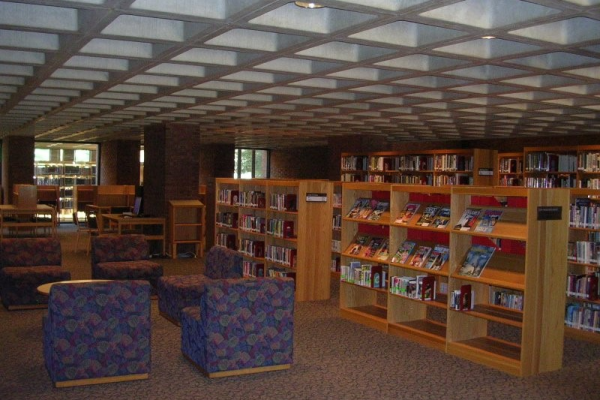

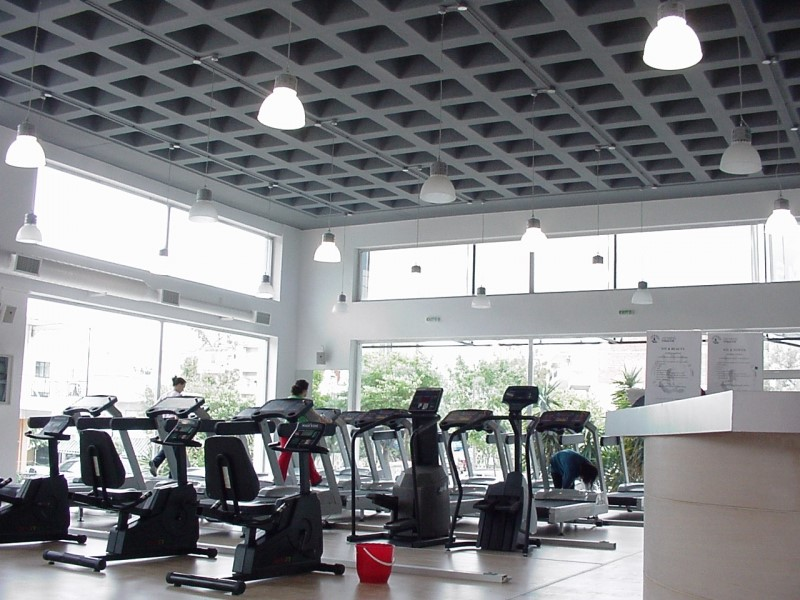

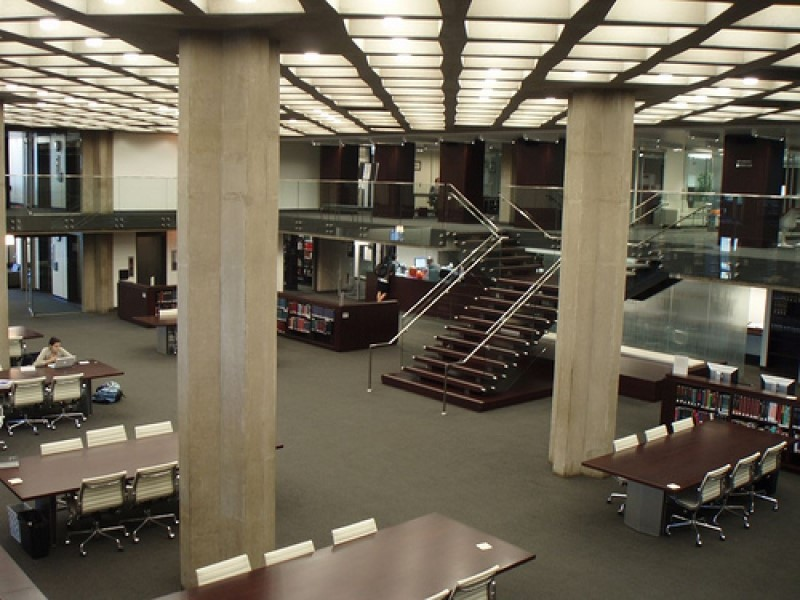

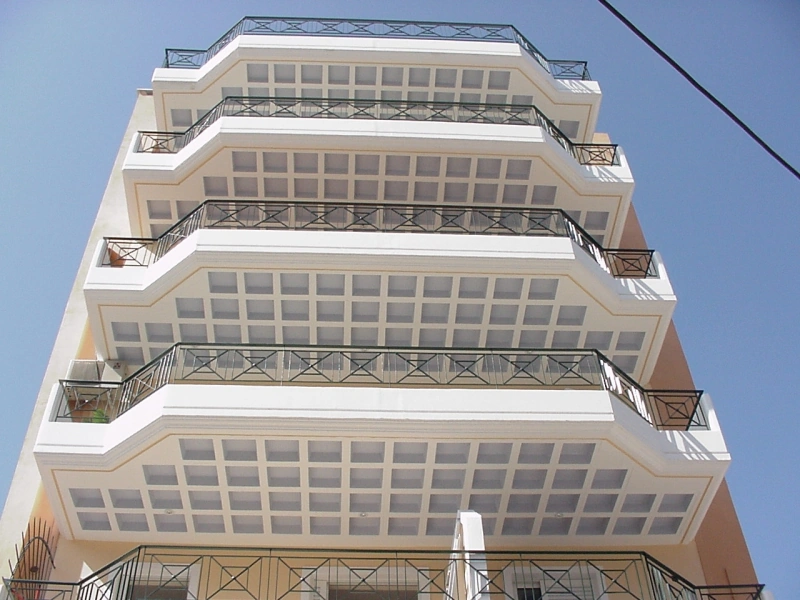

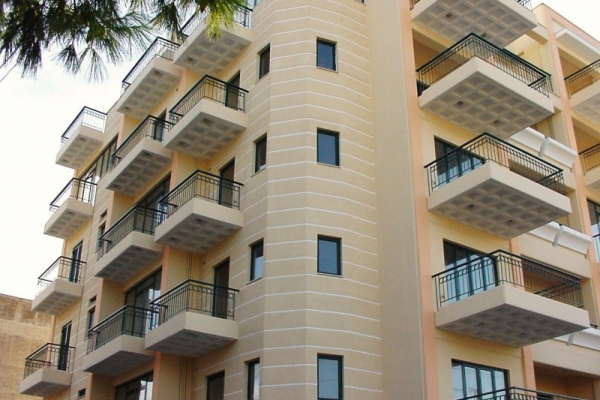

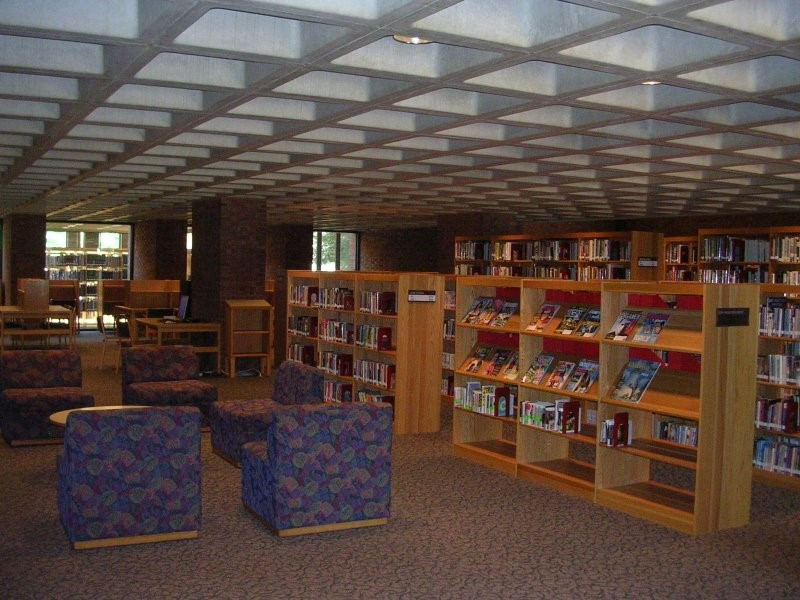

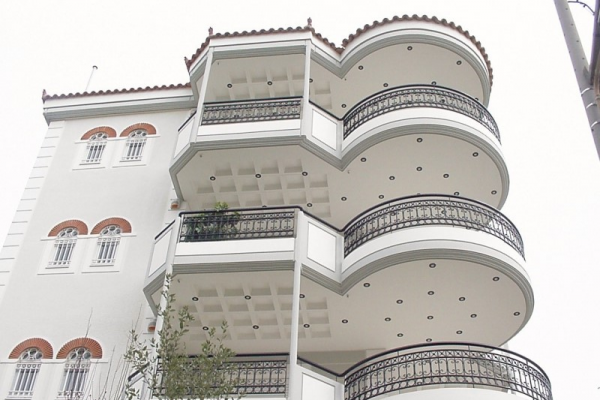

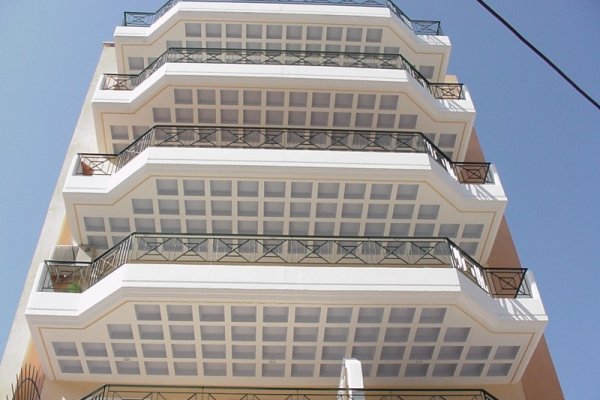

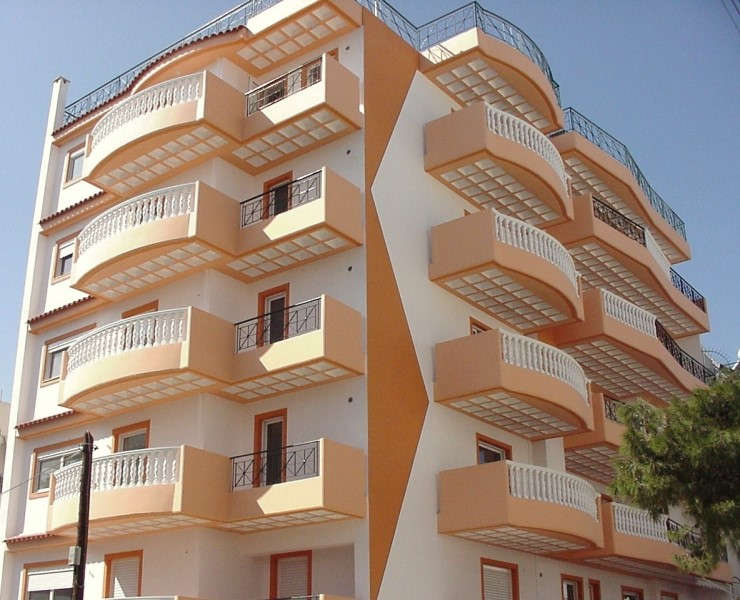

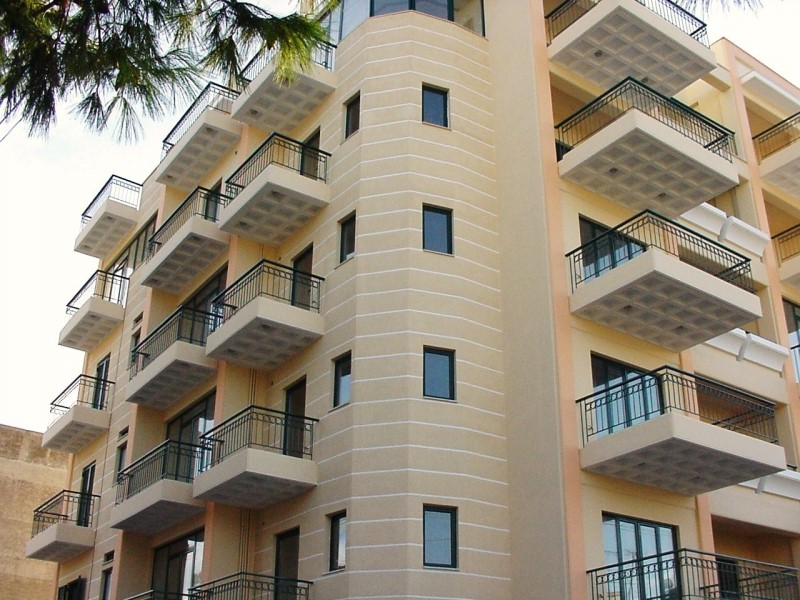

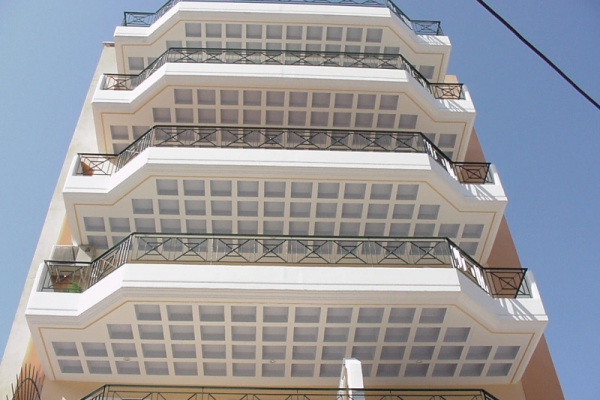

Творческая работа архитекторов позволила сделать кессоны важным элементов дизайна помещений различного назначения, начиная от балконов и заканчивая огромными спортивными залами.

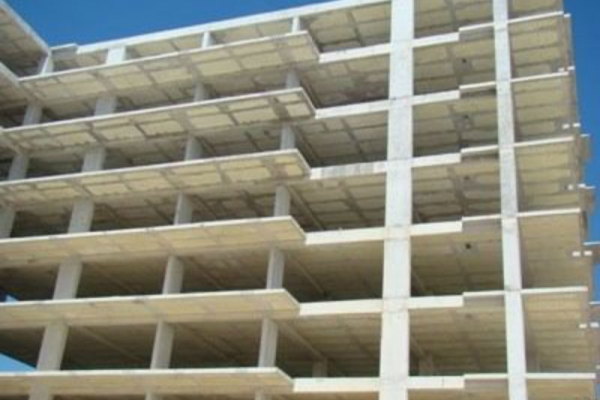

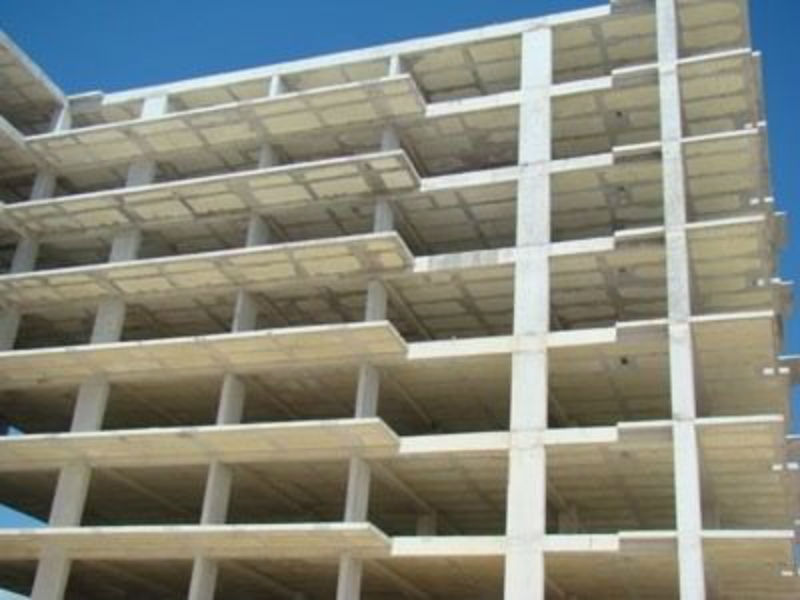

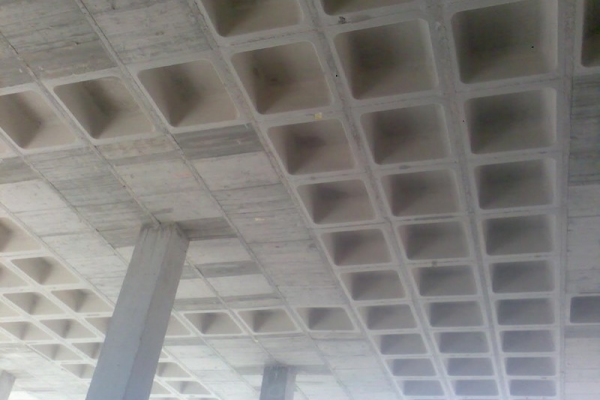

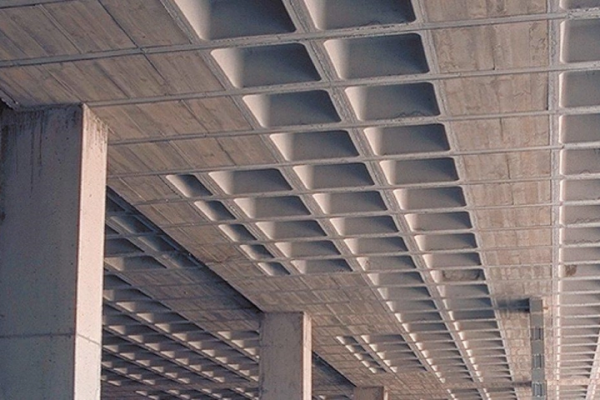

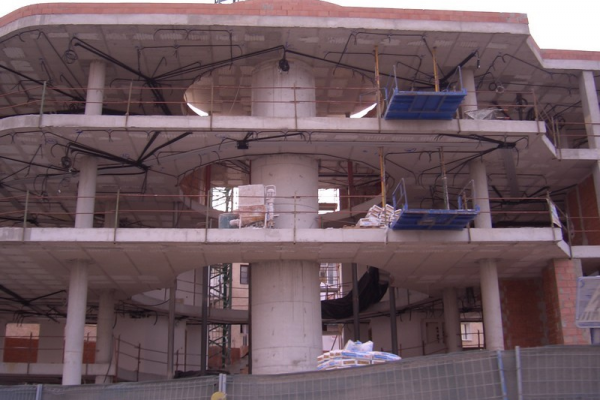

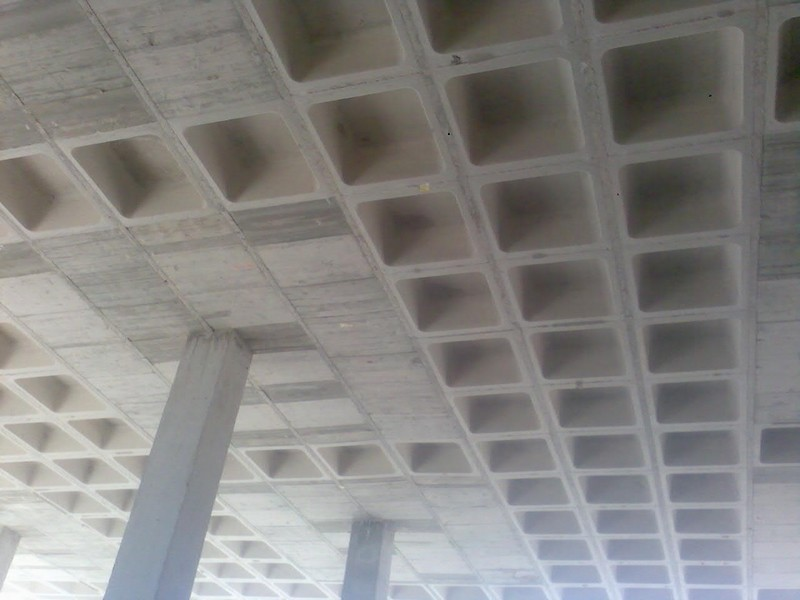

Для заполнения межбалочного пространства в Европе используются самые различные варианты. В ход идут «тазики», пустотелые блоки, пенопласт, пластмассовые шары и пр. В этом вы можете убедиться, просмотрев фотографии в галерее.
Зачем внедрять кессонные перекрытия? Экономия и новые возможности
Снижение расхода материалов и увеличение пролетов
Расход арматуры и бетона в России в пересчете на квадратный метр введенных в эксплуатацию объектов на 15-3,0% выше аналогичных европейских показателей. Очевидно, что внедрение облегченных перекрытий выгодно застройщикам. Понятно, что выгода очевидна для корпоративных застройщиков. Для частников кессонные перекрытия пока не очень интересны.
Пересечение технологий: от МАРКО к МАРКО-КЕССОН
Но рядом с кессонными находятся облеченные бетонные сборно-монолитные перекрытия МАРКО. Усилиями наших специалистов технологии пересеклись. На основе однонаправленных перекрытий МАРКО разработаны двунаправленные кессонные перекрытия МАРКО-КЕССОН.
Настало время ликвидировать позорное для российских строителей отставание.
Как сделать кессонное перекрытие в России? Готовое решение от «МАРКО»
Первый в мире кессон на балках АТЛАНТ: реализованный проект в Костроме
Первое в мире кессонное перекрытие на основе тонкостенных профильных балок АТЛАНТ смонтировано в КОСТРОМЕ. Здесь в здании 1860 года постройки перекрыто помещение будущего ресторана с размерами в свету 12х12 м.
Для указанного перекрытия главным конструктором компании Дмитрием Хлимановичем подготовлен полный комплект проектной и технологической документации. Монтаж перекрытия проходил под контролем и при непосредственном участии полномочного представителя компании Родиона Клемешова.
Поддержка на всех этапах: от проекта до монтажа
Наши специалисты готовы поддержать любое начинание в области кессонных перекрытий. Поможем в проектировании, окажем сопровождение в монтаже, выплатим % от сметной стоимости главному действующему лицу проекта.
Будущее без колонн: кессонные перекрытия на 15, 18, 20 метров
Перекрытия 12 метров перекрыты. Впереди 15, 18, 20 метров. Дорогу осилит идущий. Обращаюсь к архитекторам — представьте помещение с пролетами 20 м, в котором отсутствую колонны. От слова СОВСЕМ.
Набрал в Яндексе запрос — помещения с пролетом 20 метров. Поисковик нашел два варианта — здание из металлоконструкций и шатер. Фотографии последнего в галерее ниже. Начинаем привыкать к свободной планировке.
Необходимо констатировать — компания МАРКО разработала и освоила абсолютно российский вариант реализации кессонных перекрытий, который по многим параметрам опередил общемировые тенденции
Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО.
