Ребристая конструкция

Часторебристое перекрытие: как понять, подходит ли оно дому

Часторебристое перекрытие передаёт нагрузку через рёбра. Пространство между ними заполняют блоки и бетон. Такая схема может уменьшить лишний объём конструкции, но параметры всё равно определяют расчётом.

МАРКО-АТЛАНТ относится к сборно-монолитным часторебристым перекрытиям: на объекте мы собираем элементы, а после бетонирования получаем единую железобетонную систему.

Передать план для проверки
Какие данные нужны

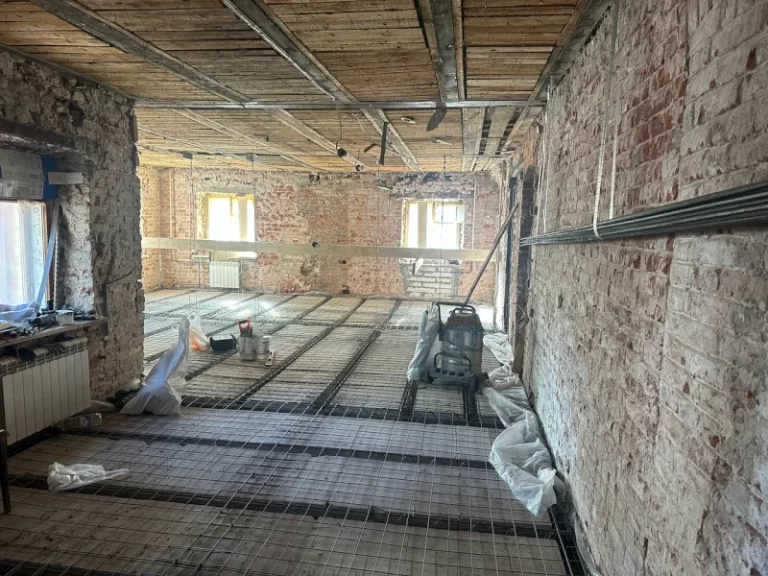

Несъёмная опалубка и арматура перед бетонированием на объекте МАРКО. Параметры конструкции задаёт проект.

Из чего складывается система

Рёбра, заполнение и бетон работают вместе

Название описывает, как работает конструкция, но не заменяет рабочую схему. Мы проверяем каждый элемент в составе всего перекрытия.

Несущие рёбра

Балки и арматурный каркас образуют расчётные рёбра, которые воспринимают усилия по проекту.

Заполнение

Блоки закрывают пространство между балками и входят в несъёмную опалубку. В расчёте их несущую работу отдельно не закладывают.

Монолитное объединение

После бетонирования плита связывается с балками в единую железобетонную систему.

Проёмы и опоры

Лестницы, шахты, стены и временную фиксацию нужно учесть до начала работ.

Связь с АТЛАНТ

Название показывает принцип, но не даёт готовых параметров

В АТР-МАРКО БПА описано, как после бетонирования плита жёстко связывается с балками БПА. Вместе они образуют расчётное тавровое сечение. Проще говоря, плита и балки начинают работать как единая железобетонная конструкция.

Высоту, шаг, армирование, бетон, опирание и нагрузку нельзя выбирать только по слову «часторебристое». Их определяют по плану, разрезам и расчётной схеме вашего дома.

Источники: АТР-МАРКО БПА, 2026, физические страницы 6, 10-14; ТУ на балки АТЛАНТ.

Не всякое ребристое перекрытие одинаково

Состав балок, блоков, арматуры, бетона и узлов может отличаться. Сначала называем конкретную систему, затем сравниваем её по проекту.

Исходные данные

Что прислать для подбора

По этим данным поймём, какие варианты стоит обсуждать и что передать конструктору.

планы и разрезы с пролётами;
материал и состояние стен, колонн или ригелей;
лестница, шахты, проёмы и инженерные проходы;
нагрузки от перегородок, пола и оборудования;
ограничения по высоте и условиям монтажа.

Частые вопросы

О часторебристых перекрытиях

Часторебристое перекрытие и сборно-монолитное: это одно и то же?

Не всегда. «Часторебристое» описывает работу конструкции, а «сборно-монолитное» означает способ её устройства. Конкретную систему нужно назвать отдельно.
