Устройство бетонного перекрытия АТЛАНТ внутри старого кирпичного здания цеха. Киров, 2020 год

Заказчик – Игорь, тел. +7 922 660-51-09

Подрядчик – Игорь, тел. +7 922 660-51-09

Проектировщик – ведущий  специалист Михаил Миньков – тел. +7 925 129 2242

На фотографиях кирпичное здание цеха, в котором необходимо  возвести железобетонные перекрытия. Новые перекрытия позволят превратить одноэтажное здание в двухэтажное. Работы предполагалось проводить без демонтажа станочного оборудования.

Площадь перекрытия 280 м2. На втором этаже будут размещены офисные помещения. Для попадания на второй этаж в перекрытии предусмотрен лестничный проем. Монтажная схема перекрытия, которую разработал ведущий специалист Центра сопровождения проектов  Михаил Миньков, представлена на рисунке слева.

Несущая конструкция здания включает 9 железобетонных колонн. На трех из них, расположенных на оси здания, предполагалось установить специально разработанные стальные кронштейны для крепления балок. Кронштейны крепятся к колоннам с помощью шпилек.

Балки перекрытия по внешнему контуру монтировались в ниши на кирпичных стенах,  по центральной оси на сдвоенные балки, опирающие на колонны. В последнем случае широко использовалась стыковка балок под угом









Еще одна особенность проекта – полностью деревянная фиксирующая система. Ни одной инвентарной телескопической стойки, только деревянные бруски и доски.

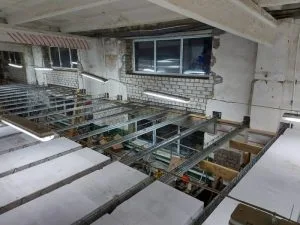

Стандартная операция по монтажу блоков не вызвала у специалистов подрядчика никаких затруднений.









Качество и внешний вид перекрытий, которое удалось реализовать после бетонирования, устроили и нас и заказчика.











Валерий Мартынюк – автор технологии МАРКО, директор по развитию компании МАРКО
