Девятиэтажный жилой дом · ул. Бахчиванджи, 7А · рабочий проект 2024 года
Перекрытия МАРКО в новом многоэтажном доме в Мариуполе
Сборно-монолитная система МАРКО включена в железобетонный каркас девятиэтажного жилого дома. Здесь собраны авторская история развития решения, рабочая документация и фотографии монтажа цокольного, первого и второго этажей.
Схема, армирование, опирание и бетон определяются рабочей документацией конкретного здания.
Монтаж под ключ — Москва и ближайшее Подмосковье. Для других регионов — поставка по России и СНГ; формат сопровождения уточняется после проверки проекта.
От замысла Валерия Мартынюка — к рабочему проекту
Мечты сбываются там, где в них верят
Много лет эта европейская схема оставалась для меня инженерной задачей: как включить перекрытия МАРКО в железобетонный каркас многоэтажного дома. На ней показаны бетонные балки и блоки из тёплой керамики специальной Т-образной формы. Её главный смысл — балочно-блочное сборно-монолитное перекрытие может работать в каркасно-ригельном здании, если конструкция и все сопряжения рассчитаны для конкретного проекта.
Глядя на эту схему, я часто представлял, как в такой конструкции можно использовать перекрытия МАРКО. Показывал её знакомым конструкторам и чаще всего слышал: «Размечтался». Это сомнение точно обозначало инженерную задачу: чтобы новая для проектной практики технология вошла в конкретный проект многоэтажного дома, требовалось изменить привычную последовательность работы и подробно проработать сопряжения с железобетонным каркасом.
В 2024 году эта идея стала частью рабочей документации многоквартирного дома в Мариуполе. Конструктивные решения выпускало проектное бюро «ПиР». Вместе со мной над решением работали Айдар Тукмаков и Дмитрий Хлиманович.
Дальше начался полный инженерный цикл: проектирование узлов, поставка элементов, монтаж и бетонирование перекрытий по этажам. Фотографии на странице показывают, как проектное решение последовательно превращалось в конструкцию здания.
Другой объект в городе: восстановление перекрытий дома на ул. Артёма, 37.
Как работает каркасно-монолитная схема
Конструктивная схема каркасно-монолитных домов давно известна, а технология строительства обеспечена разными типами разборной многоразовой опалубки. Для устройства традиционных монолитных плит перекрытия сплошной настил обычно собирают из ламинированной фанеры на балках и телескопических стойках. Фанера служит расходным материалом: её монтируют, подгоняют и заменяют по мере износа.
Колонны, ригели и перекрытия связывают этажи в единую расчётную систему. Неразрывность этих элементов формирует пространственную жёсткость железобетонного каркаса. Конкретные связи, жёсткость и расчёт на сейсмические воздействия определяются рабочей документацией здания.
Сборно-монолитное перекрытие МАРКО решает проектную задачу другой конструктивной схемой: балки и межбалочные блоки устанавливают по рабочей документации, затем объединяют армированием и бетоном. Опирание, связи с ригелями и колоннами, временные опоры и последовательность бетонирования назначаются расчётом конкретного здания.
Огнестойкость конструкции оценивают по времени, в течение которого она сохраняет заданные свойства при стандартном огневом воздействии. Этот показатель закладывается одновременно с конструктивной схемой, планировкой и требованиями к отделке.
Критерии R, E и I характеризуют сохранение несущей способности, целостности и теплоизолирующей способности.
Для двух испытанных образцов конкретной конфигурации перекрытия МАРКО подтверждён предел огнестойкости REI 120. Применимость результата к проектируемой конструкции проверяют по отчёту об испытаниях и рабочей документации.
Проект в Мариуполе: перекрытия МАРКО в железобетонном каркасе
Документация проекта и данные испытаний
Рабочая документация конструкций железобетонных (КЖ) 2024 года относится к девятиэтажному жилому дому по адресу: Мариуполь, ул. Бахчиванджи, 7А. Материалы строительства показывают, как система МАРКО увязана с железобетонным каркасом именно этого здания; для нового объекта специалисты выпускают собственный расчёт и рабочую документацию.
По данным застройщика, это двухподъездный дом на 64 квартиры; на первом этаже предусмотрена торговая галерея, в подъездах — колясочные, для квартир заявлена предчистовая отделка.
Адресный контекст дополняет архивная фотография дома на улице Бахчиванджи. Архитектурная визуализация показывает первый этаж проекта.
Параметры фундамента и расчёт здания на сейсмические воздействия определяются рабочей документацией объекта. Отчёт НИЦ «Строительство» описывает испытание конструкции фрагмента здания с перекрытием МАРКО и газобетонными стенами при воздействиях интенсивностью 8–9 баллов по шкале MSK-64; выводы относятся к испытанной конфигурации и условиям отчёта.
Какие вопросы поставили перед проектом
В начале работы над объектом я сформулировал вопросы для проектной и строительной команды:
- технологию монтажа перекрытий МАРКО в каркасно-монолитном здании;
- трудоёмкость операций и сопоставимость с традиционной монолитной схемой на том же объекте;
- влияет ли новое конструктивное решение на восприятие объекта будущими покупателями квартир;
- логистику поставки элементов из Подмосковья на строительную площадку в Мариуполе;
- варианты подготовки и отделки потолков для будущей эксплуатации;
- фактическую последовательность монтажа, армирования и бетонирования по этажам;
- насколько при устройстве опалубки перекрытий можно сократить или исключить применение ламинированной фанеры.
Для оценки сроков, трудозатрат и экономики проектные ведомости сопоставляют с фактической последовательностью работ и расходами этого объекта.
Почему для этого дома выбрали перекрытие МАРКО
МАРКО — российская инженерная система для многоэтажного каркаса
В Мариуполе балки МАРКО, межбалочное заполнение, проектное армирование и монолитный бетон работают в составе девятиэтажного железобетонного каркаса. В системе МАРКО-АТЛАНТ готовые балки БПА с профилем АТЛАНТ и каркасом ТРИГОН вместе с блоками образуют несъёмную опалубку будущих рёбер. Сетка, дополнительная арматура и бетон объединяют элементы в монолитное железобетонное перекрытие.
Проектировщик получает цельную систему, которую можно увязать с ригелями, колоннами, проёмами, временными опорами, последовательностью работ и логистикой конкретной площадки. Именно такая инженерная проработка перевела авторский замысел Валерия Мартынюка в рабочий проект многоэтажного дома.
За МАРКО — инженерная работа Валерия Мартынюка и команды
Многолетнее развитие МАРКО прослеживается по документам. В открытых реестрах ФИПС Валерий Мартынюк указан автором или соавтором пяти полезных моделей и одного промышленного образца, зарегистрированных в 2012–2017 годах: RU 123042 U1, RU 131029 U1, RU 133169 U1, RU 138832 U1, RU 166749 U1 и RU 104794. В реестре «полезными моделями» называются зарегистрированные конструктивные разработки, а «промышленным образцом» — решение внешнего вида изделия. Эти документы фиксируют последовательную работу над элементами балок, фиксацией арматуры, несъёмной опалубкой и тонкостенным стальным профилем.
- 2012–2017Патентная историяШесть документов фиксируют авторство и этапы развития конструктивных решений МАРКО.Проверить патентные записи
- Пролёт 9 м · нагрузка 1501,64 кг/м²Статические испытанияМодель МАРКО-АТЛАНТ с пролётом 9 м в ЦНИИСК довели до потери устойчивости при этой нагрузке; это результат конкретной испытанной модели.Открыть технический отчёт
- REI 120Огневые испытанияДва образца перекрытия МАРКО во ВНИИПО прошли испытания под нагрузкой 3,9 кПа; итоговая классификация — REI 120.Открыть отчёт ВНИИПО
- 9 баллов MSK-64Сейсмические испытанияИспытанный на платформе ЦНИИСК фрагмент с перекрытием МАРКО и газобетонными стенами прошёл это воздействие без зафиксированных повреждений.Открыть отчёт ЦНИИСК
- Рабочий проект 2024 · альбом решений 2026Развитие продолжаетсяРабочую документацию дома дополняет актуальный альбом технических решений МАРКО, введённый в январе 2026 года.Открыть документацию МАРКО
- Цокольный, 1-й и 2-й этажиМонтаж по этажамТри фотогалереи показывают монтаж и бетонирование перекрытий по этажам многоэтажного дома.Смотреть фотографии по этажам
Доказательная цепочка МАРКО: патентные записи фиксируют авторство и развитие решений, отчёты — результаты испытанных конфигураций, рабочая документация — применение на конкретном здании, а фотографии — последовательность монтажа на площадке.
Что система МАРКО даёт проектной команде
- Проектировщику — адаптацию к геометрии здания. Раскладку балок, высоту перекрытия, армирование, проёмы и узлы увязывают с ригелями, колоннами и общей расчётной моделью каркаса.
- Строителю — последовательность контролируемых операций. Комплектность поставки, установка балок, раскладка блоков, временное раскрепление, армирование, связи с каркасом и бетонирование образуют понятные этапы производства работ.
- На строительной площадке — опалубочную основу из балок и блоков. Они формируют основание будущего перекрытия и открывают возможность оптимизировать площадь сплошного фанерного настила; временные опоры, торцевую и периметральную опалубку назначает проект.
- Инженеру-расчётчику — эффективную ребристую геометрию. Межбалочное заполнение формирует рёбра, а бетон размещается в рёбрах и верхней части перекрытия в соответствии с расчётной схемой. Ведомости проекта дают предметную основу для сравнения расхода бетона, арматуры и массы вариантов.
- Заказчику — сравнение по своему проекту. Команда может сопоставить варианты по материалам, опалубке, временным опорам, логистике, трудоёмкости и календарному графику до выбора конструктивного решения.
Европейский опыт подтверждает зрелость балочно-блочного принципа
Конструктивная идея «готовые балки + межбалочное заполнение + бетон, укладываемый на объекте» много лет применяется в Европе как самостоятельное семейство beam-and-block floor systems. Первая часть EN 15037 для балок опубликована в 2008 году, а часть для бетонных блоков — в 2009 году и отмечена BSI как действующая. Стандарт описывает применение сборных железобетонных балок и блоков с монолитным бетоном или без него в перекрытиях и покрытиях.
Семейство EN 15037 предусматривает бетонные, керамические, пенополистирольные и лёгкие блоки, выполняющие функцию опалубки. Нормативная система отдельно рассматривает балки, заполнение, заводской контроль, испытания, маркировку и совместную работу элементов — это признаки зрелой отраслевой технологии.
Во Франции в 2019 году системы из бетонных балок и межбалочного заполнения вошли в область традиционной строительной практики по NF DTU 23.5. CERIB документирует контроль технической документации, сырья, геометрии и допусков, заявленной прочности балок и механической стойкости заполнения; действующий контур заводского производственного контроля продолжает работать.
Собственная система МАРКО: российская технология развивает тот же зрелый инженерный принцип через свои балки, межбалочное заполнение, узлы и расчётную документацию. Для каждого проекта специалисты МАРКО формируют решение под геометрию здания и требования его конструктивной схемы.
Европа развивает индустриальное строительство — МАРКО развивает систему в России
Европейская комиссия выделяет заводское изготовление компонентов с последующей сборкой на площадке в самостоятельное направление offsite construction. Такой подход переносит больше контроля в инженерную подготовку и изготовление элементов и создаёт основу для более предсказуемой организации строительства.
BIM в материалах Еврокомиссии рассматривается как среда совместной работы с данными на этапах проектирования, строительства и эксплуатации. Для индустриально изготовленных элементов она помогает координировать геометрию, стыки, выпуски и последовательность монтажа.
Финансируемый ЕС проект ReCreate расширяет эту инженерную повестку до повторного использования демонтированных сборных железобетонных элементов в реальных пилотах, заводской идентификации и прослеживаемости жизненного цикла. В МАРКО индустриальная логика уже выражена в понятной цепочке: проектная раскладка, изготовление балок, комплектная поставка, поэтажный монтаж, армирование и бетонирование.
Что подтверждают документы и монтаж дома в Мариуполе
Рабочая документация 2024 года и последовательные фотографии показывают, что перекрытия МАРКО включены в железобетонный каркас здания, а монтажные операции повторены на цокольном, первом и втором этажах вплоть до бетонирования.
Многоэтажный объект переводит разговор о технологии в практическую плоскость: для нового здания специалисты могут сравнить по рабочим ведомостям бетон, арматуру, фанеру и другую опалубку, временные опоры, трудозатраты, логистику и календарный график.
Вывод для заказчика и проектировщика: МАРКО — российская авторская инженерная система, которая развивает зрелый балочно-блочный сборно-монолитный принцип и подтверждает своё развитие патентной историей, испытаниями, актуальной документацией и реальными объектами. Чтобы получить решение для своего здания, можно передать план и исходные данные специалистам МАРКО.
Иллюстрации ниже показывают европейские варианты балочных перекрытий с межбалочным заполнением. Для дома в Мариуполе разработано собственное решение МАРКО по рабочей документации; для следующего объекта специалисты выполнят отдельную раскладку, расчёт и узлы.
Ход строительства по этажам
Цокольный этаж

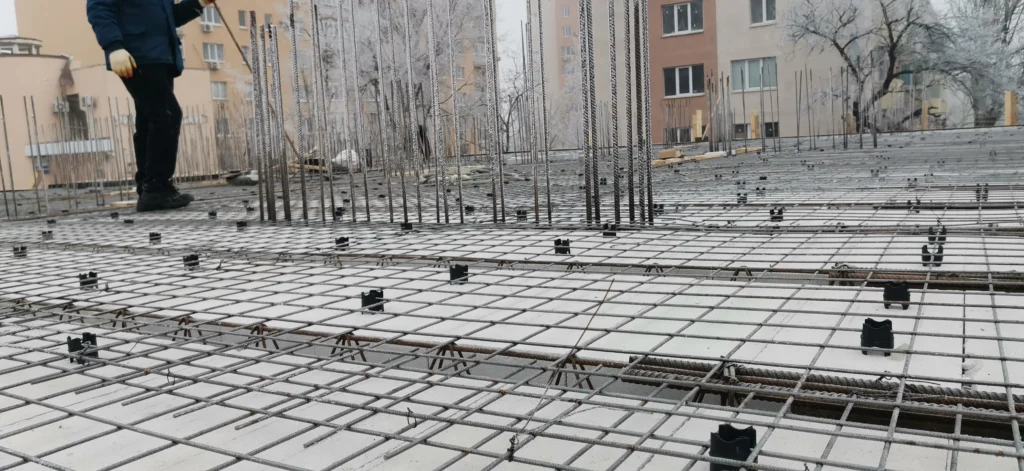

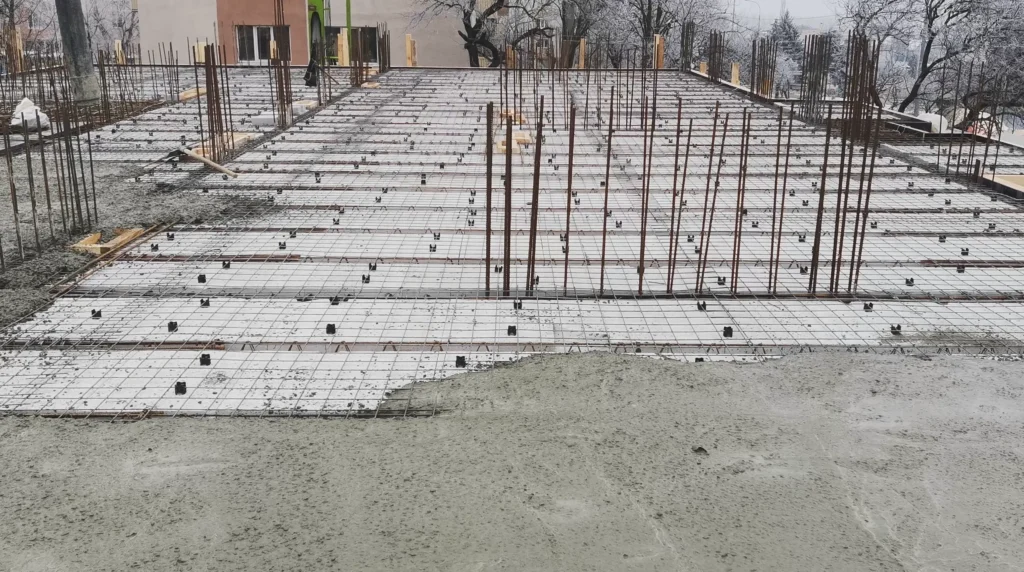

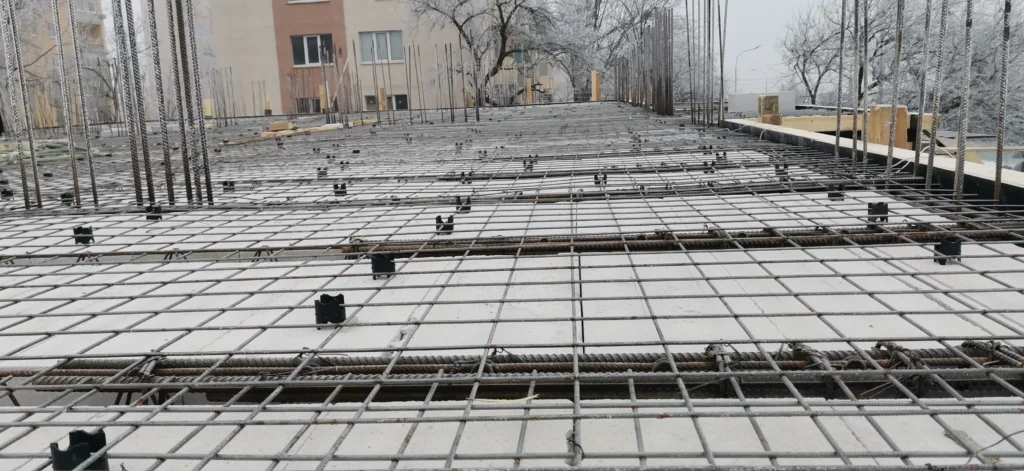

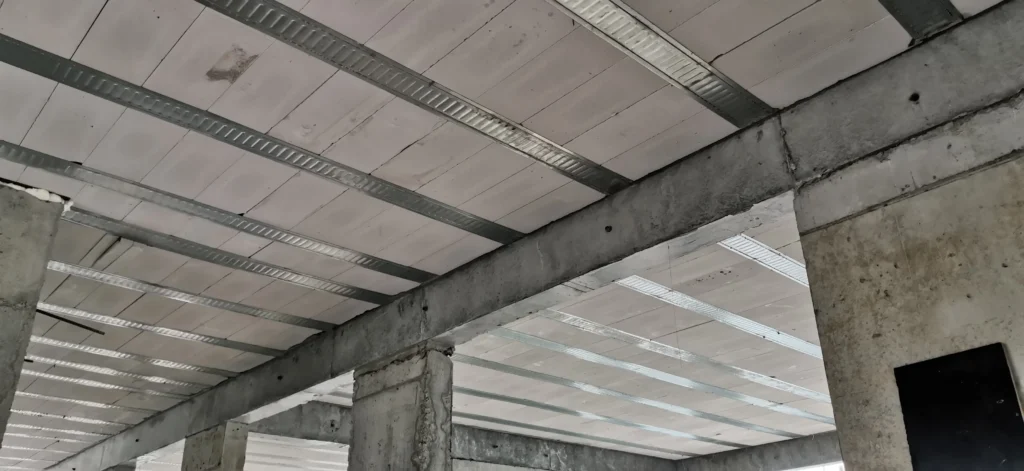

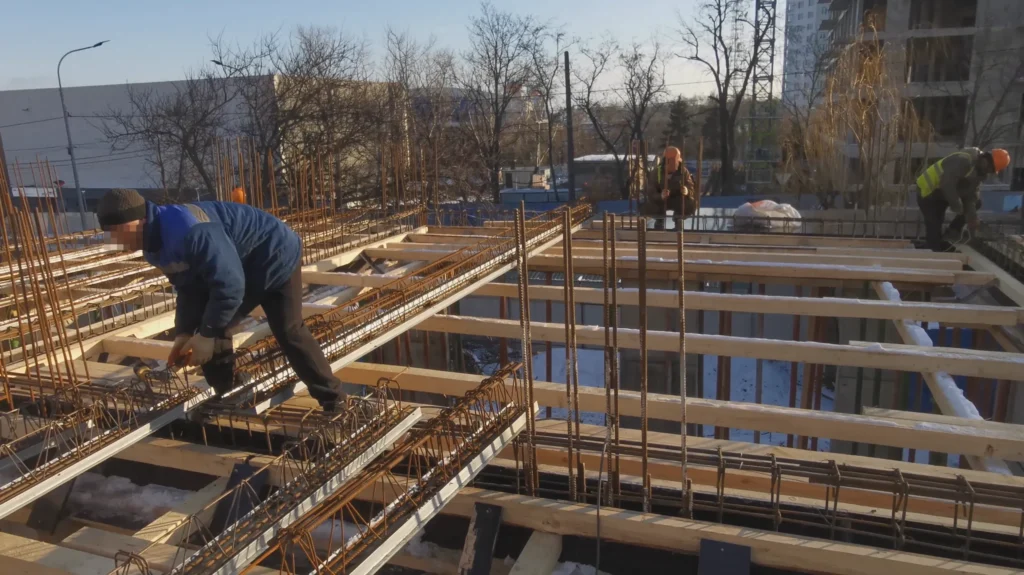

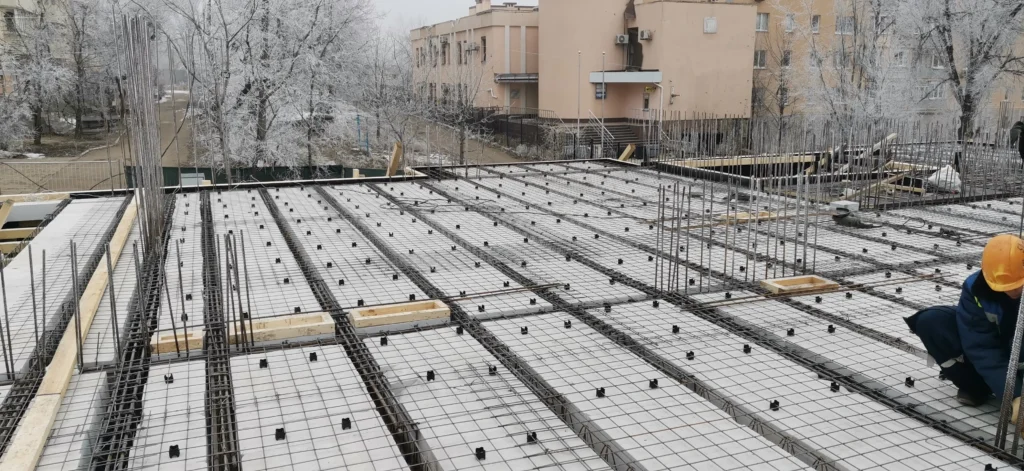

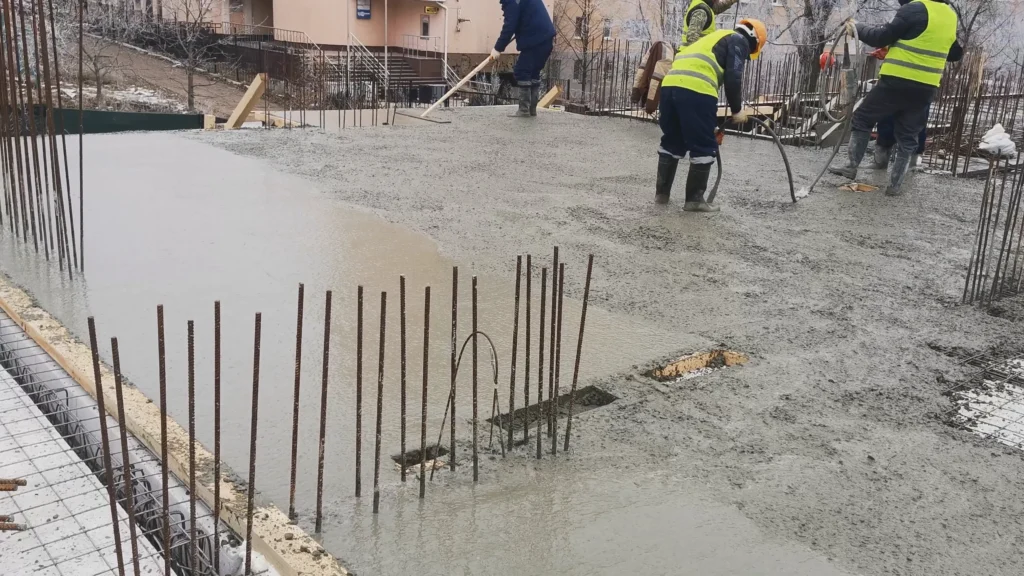

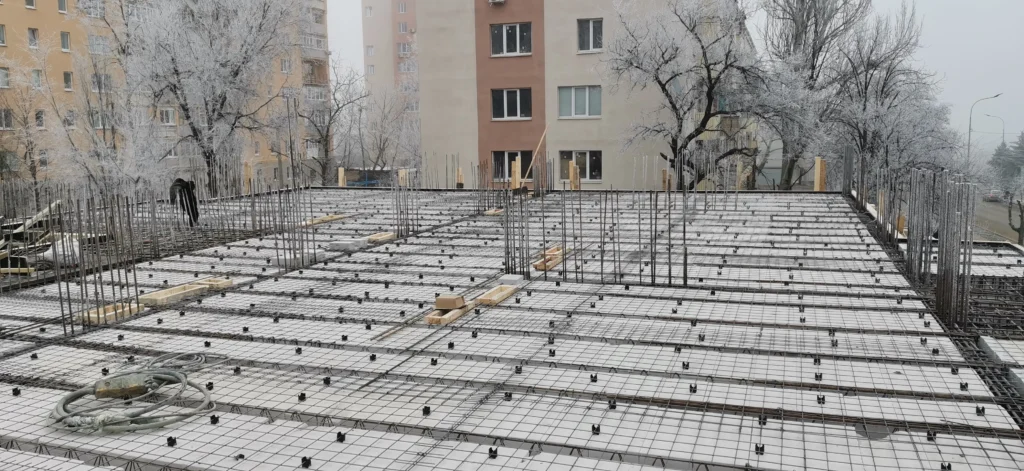

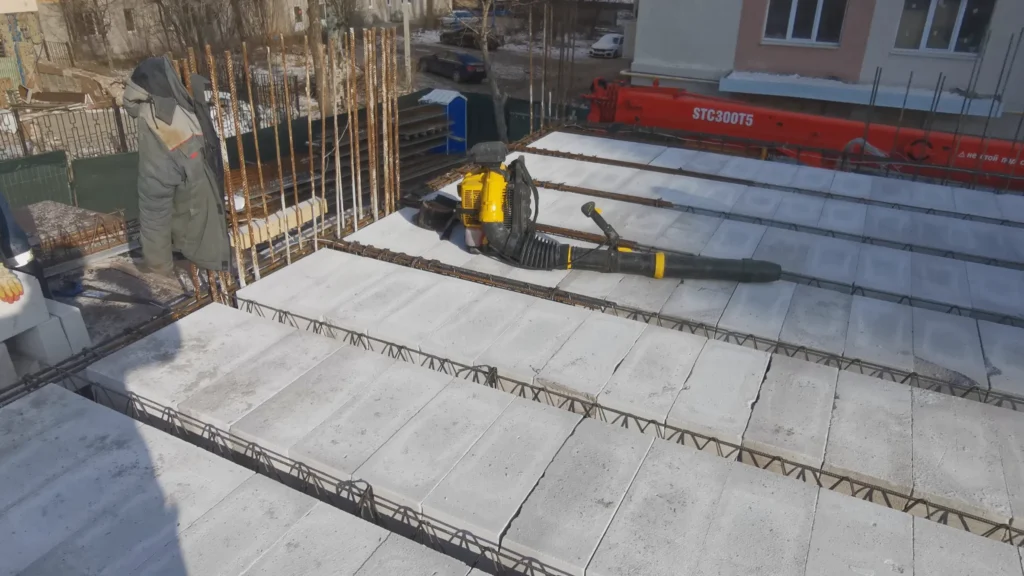

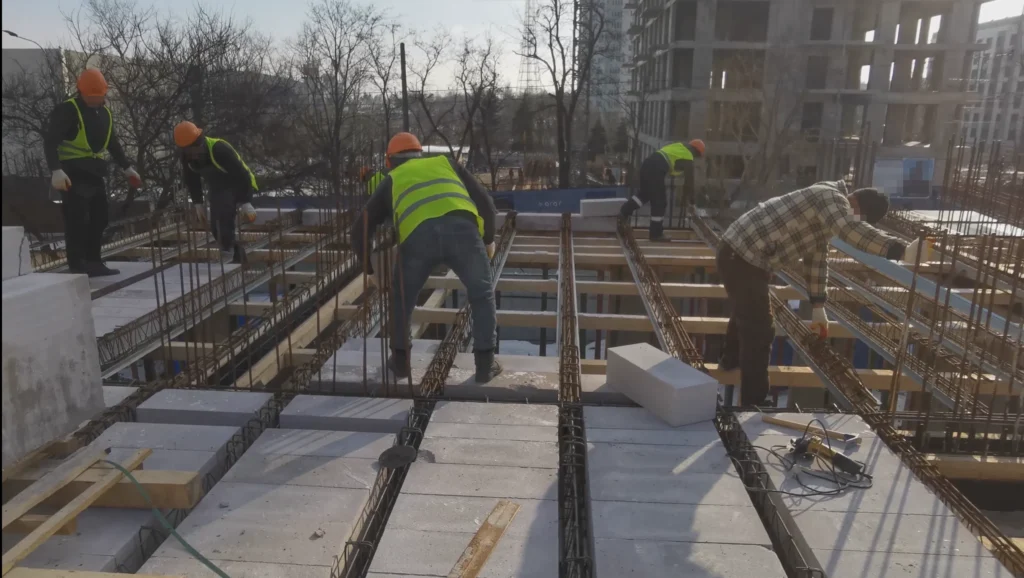

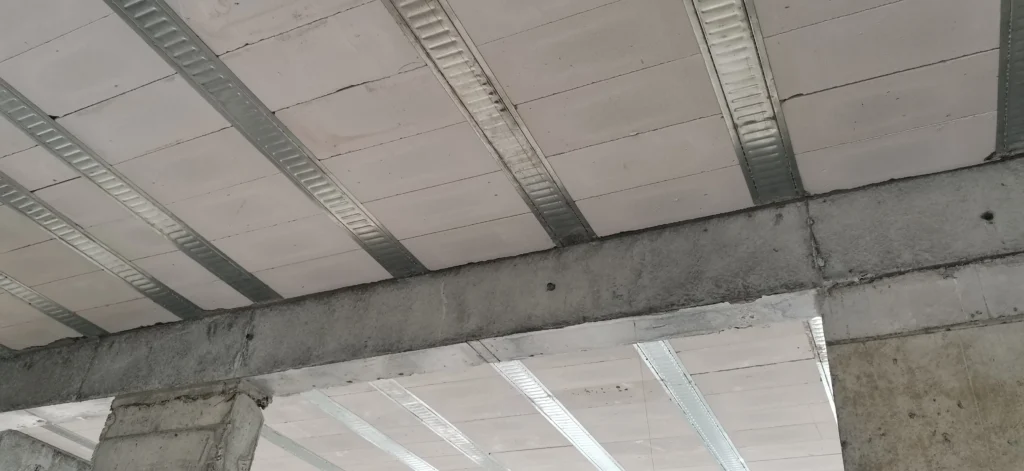

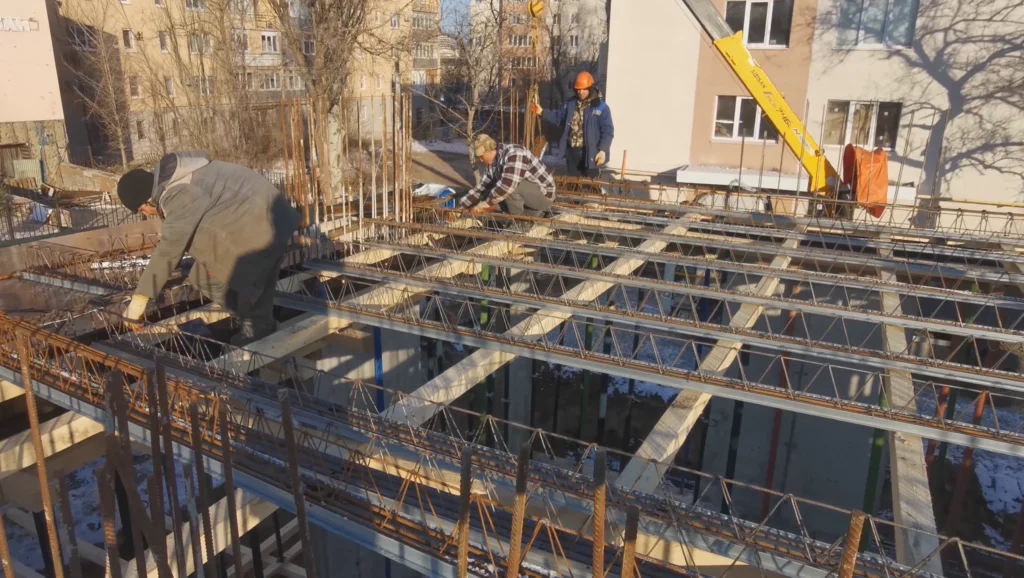

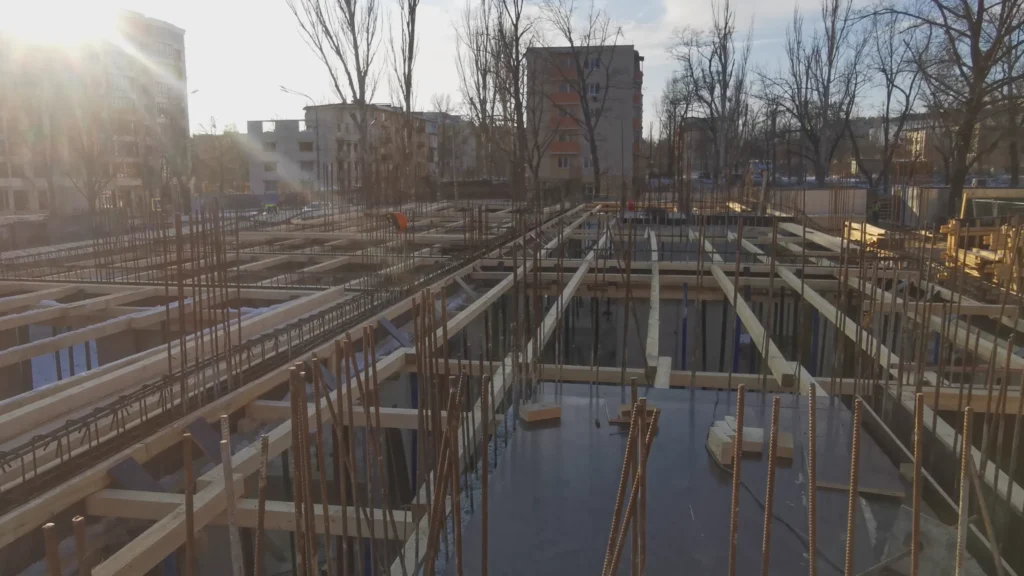

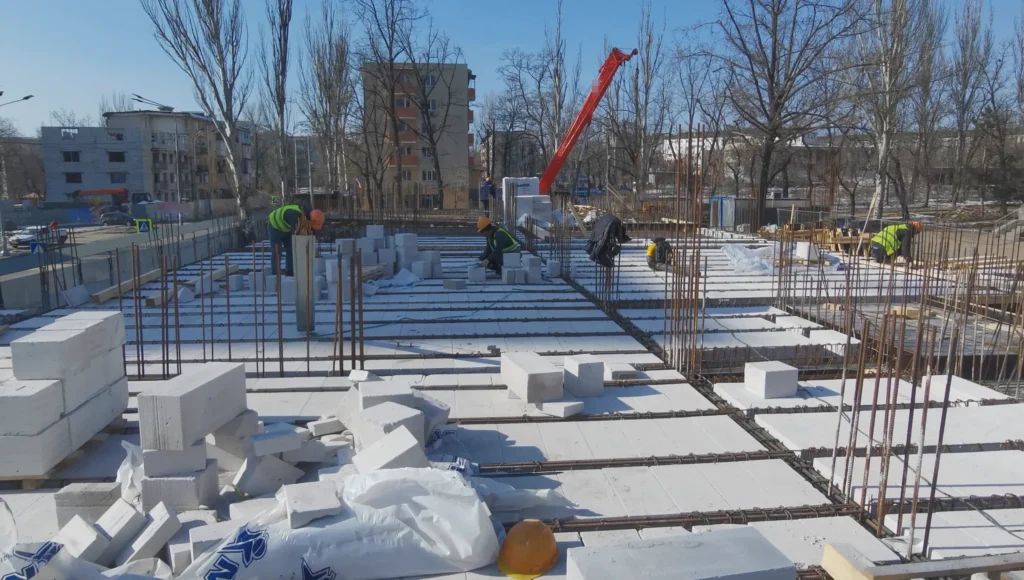

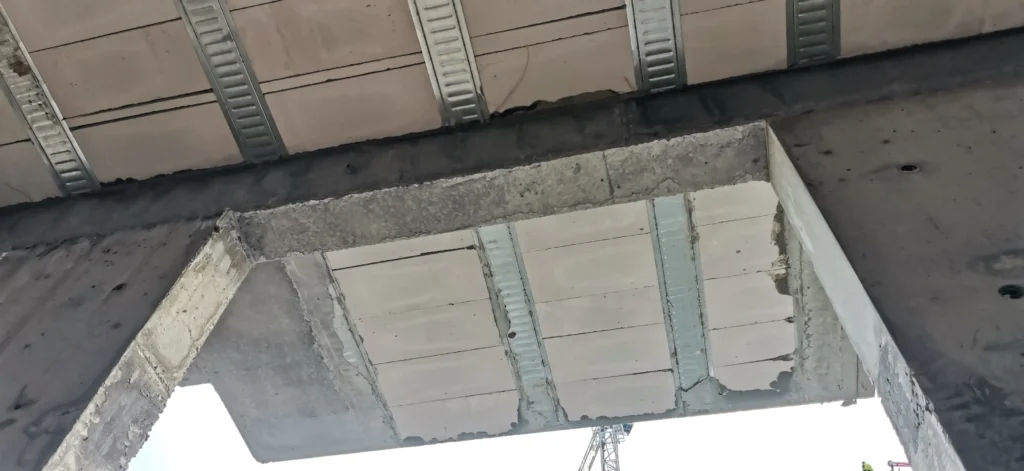

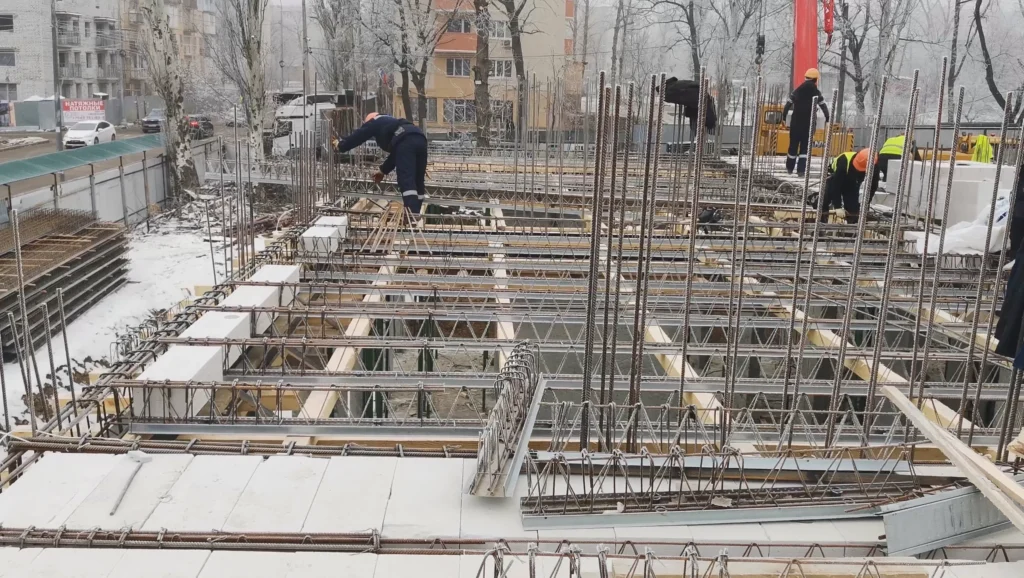

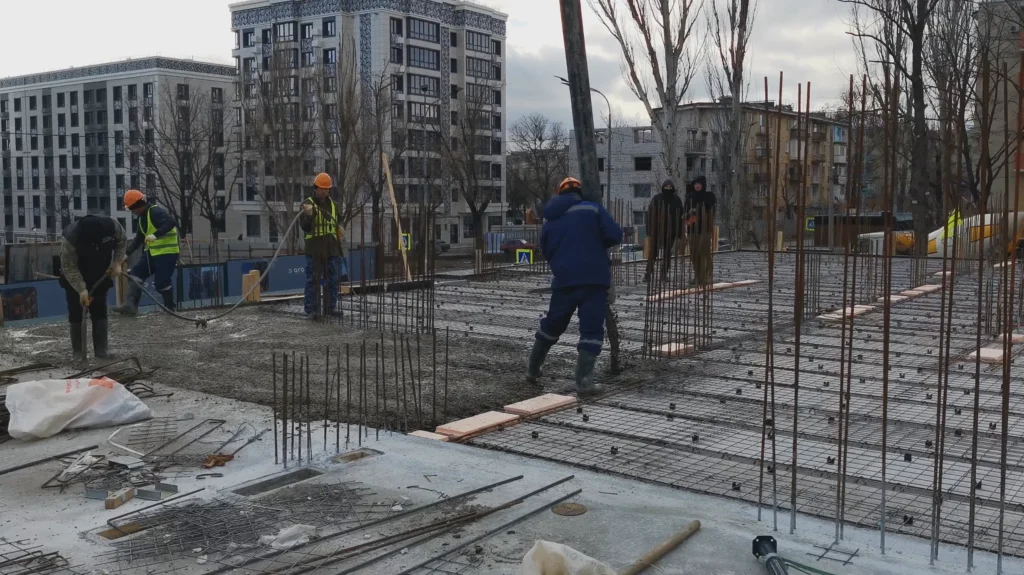

Первый этаж

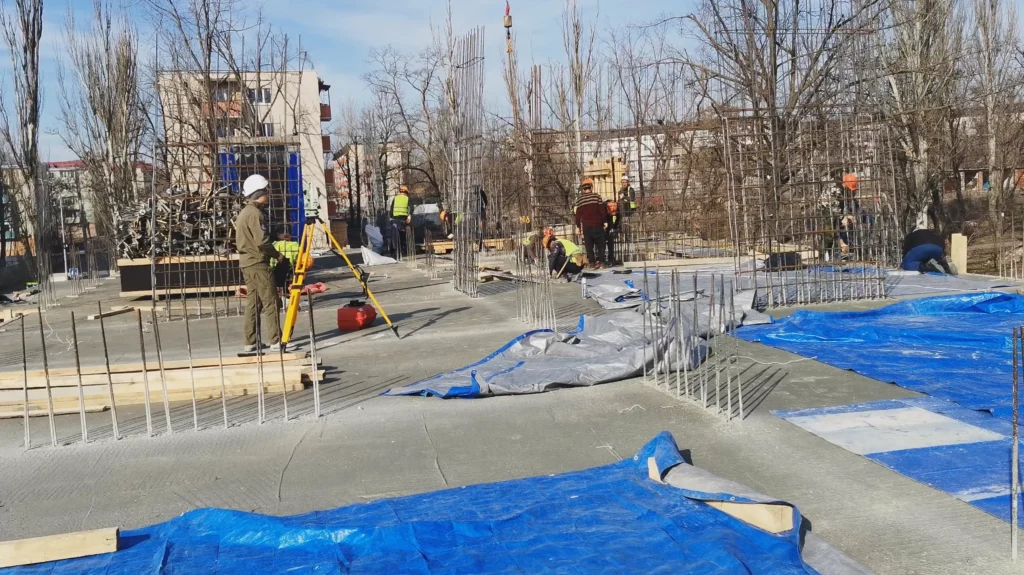

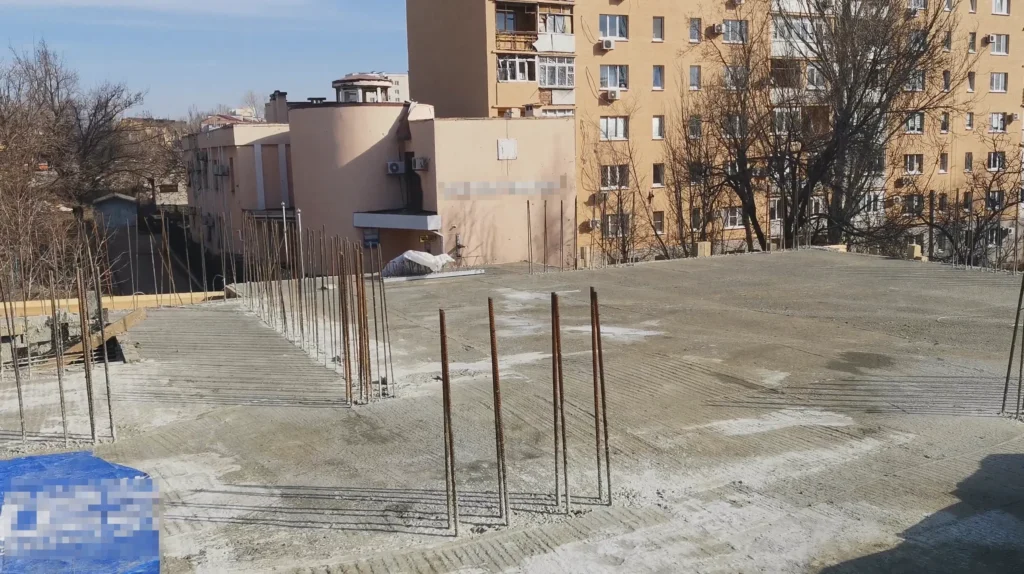

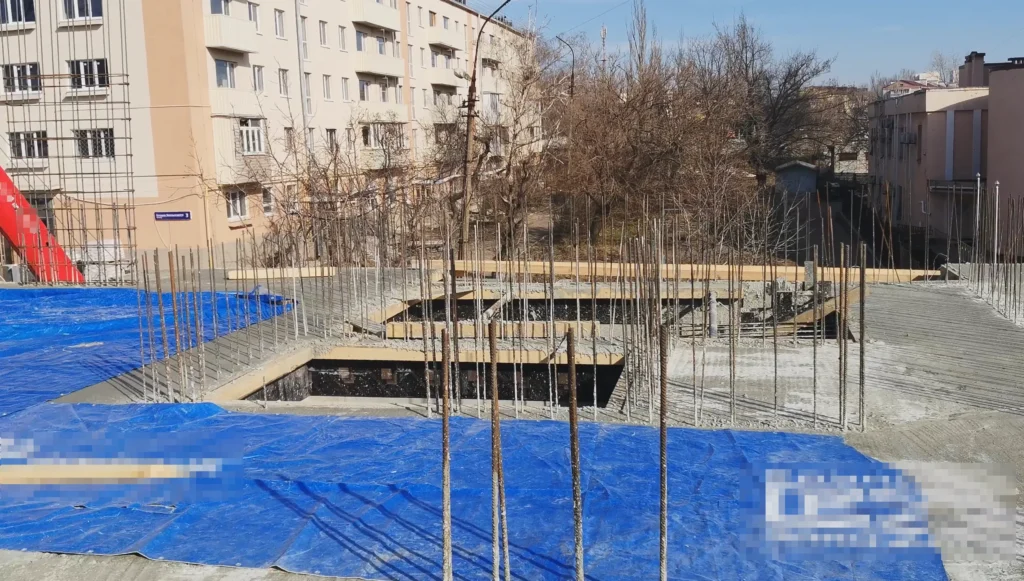

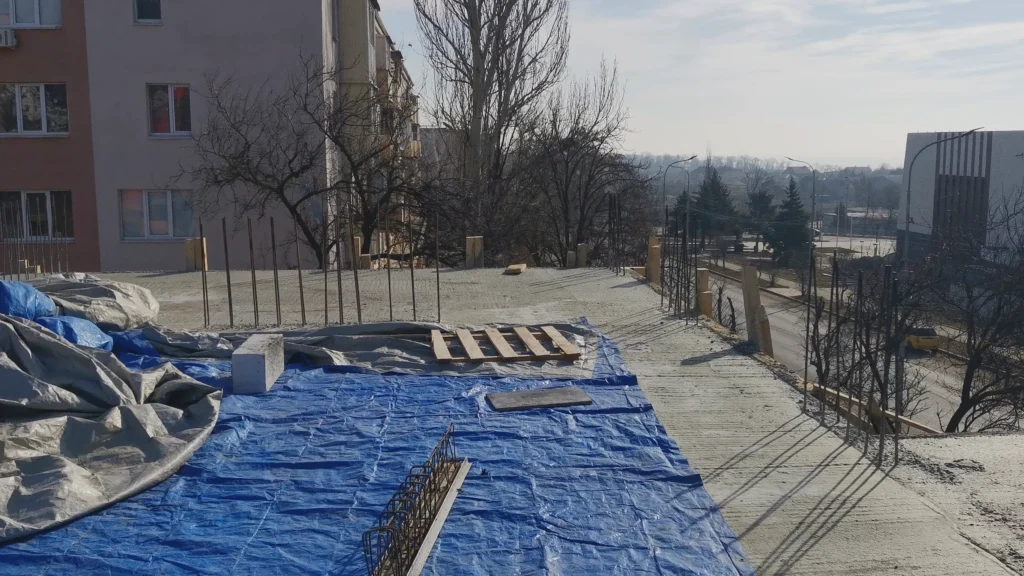

Второй этаж
Август 2026 года

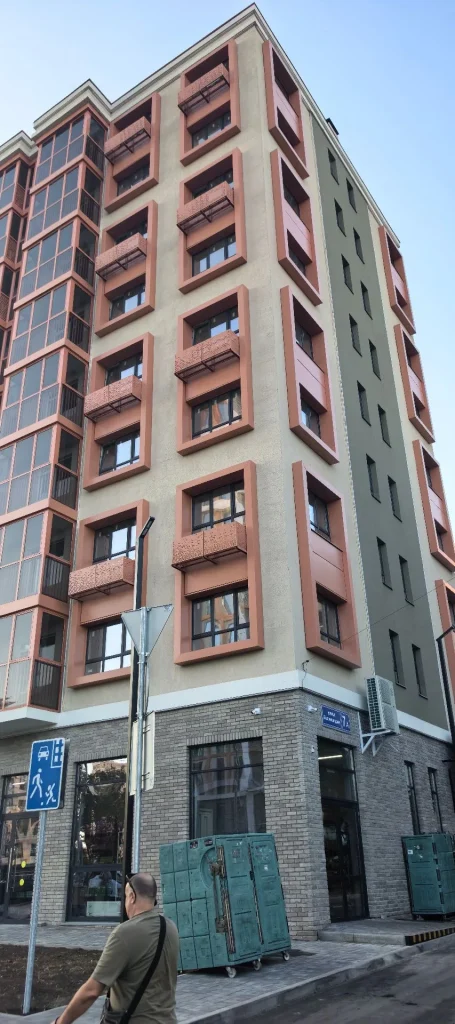

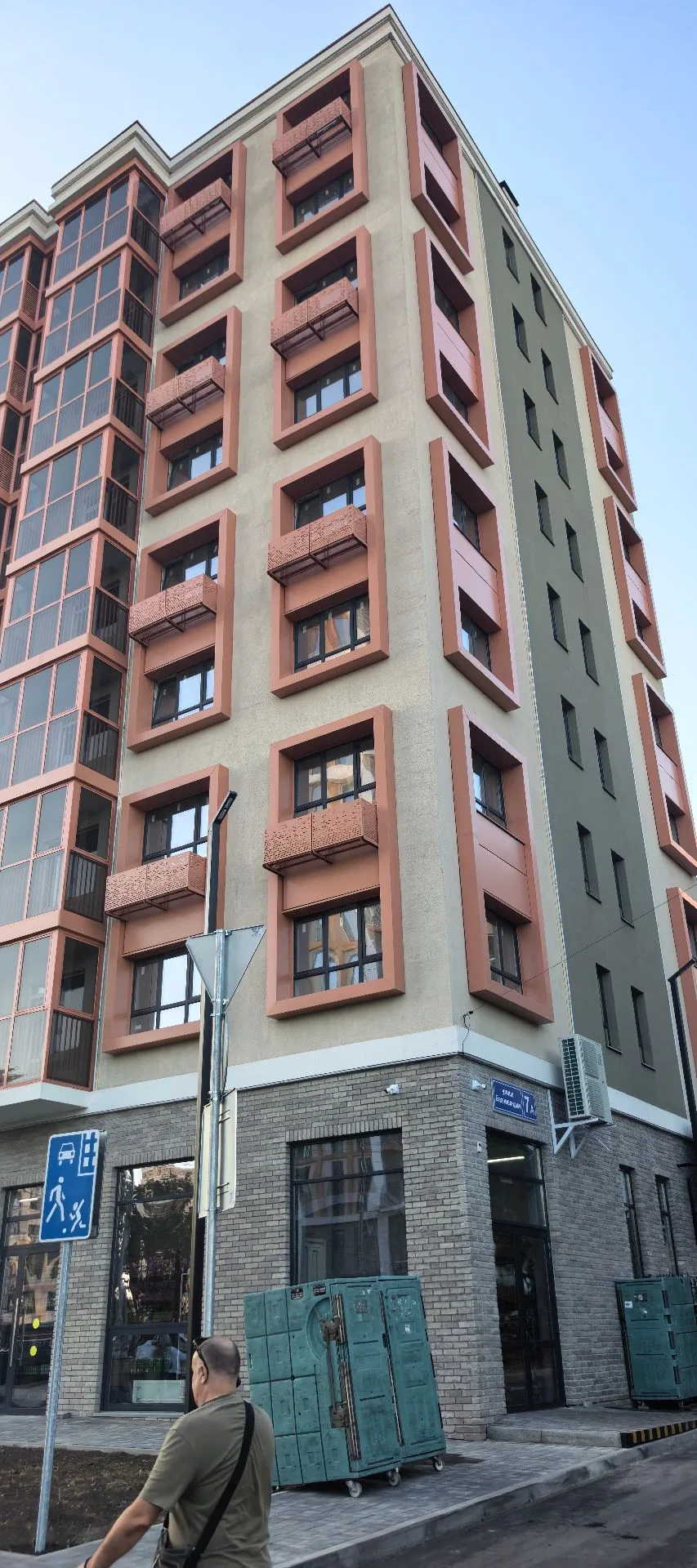

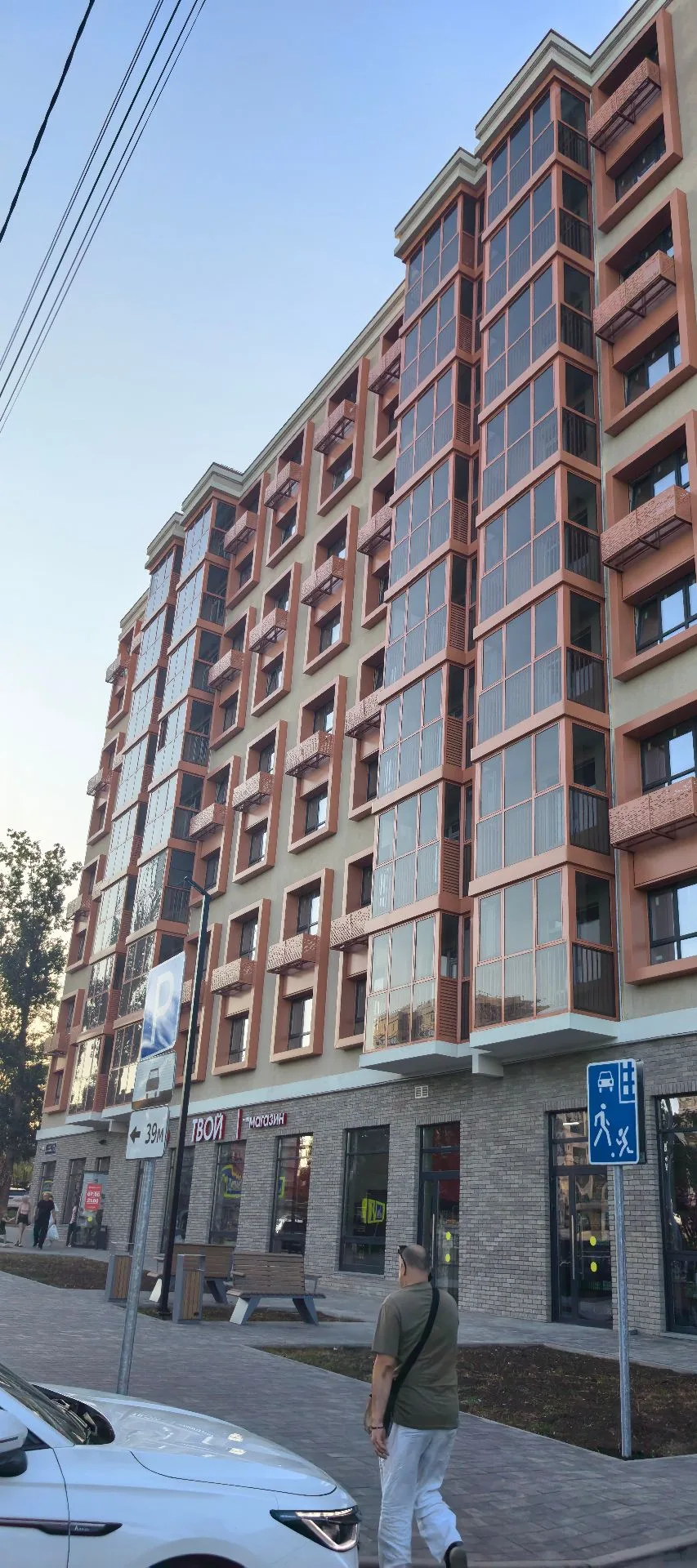

Наш первый многоэтажный многоквартирный дом с технологией МАРКО получил финальный вид
А вот и ещё одно радостное событие в славном городе Мариуполе. Наша гордость, наше первое многоэтажное строение с использованием технологии МАРКО, теперь тоже имеет финальный вид!
Для нашей команды это финал большой истории: от рабочей документации и монтажа перекрытий цокольного, первого и второго этажей до финального вида дома в августе 2026 года.
