Несъмная опалубка перекрытия АТЛАНТ перед началом бетонирования 2

Устройство перекрытия МАРКО-АТЛАНТ площадью 900 м2 для торгового центра в Екатеринбурге. 2019 год

Ведущий специалист – Андрей Дратвенко, тел. +7 922 221 2221, E-mail: dav@marko.ltd

В России на пальцах одной руки можно пересчитать регионы, в которых застройщики и проектировщики осведомлены об особенностях и возможностях сборно-монолитных перекрытий. Свердловская область один из таких регионов. Осведомленность стала возможной благодаря деятельности компании ЮНИБРИК, которая начиная с 2011 года производила и продвигала на рынок аналог польского сборно-монолитные перекрытия перекрытия ТЕРИВА  с бетонными балками. С 2018 года компания начала предлагать заказчикам перекрытия МАРКО-ГАЗОБЕТОН с тонкостенных стальным профилем УНИВЕРСАЛ, разработанным в 2012 году.

Осведомленность и прямая заинтересованность позволили заказчику данного объекта быстро оценить ситуацию и понять, что для устройства перекрытий можно использовать более “свежий” профиль нового поколения АТЛАНТ, который, специалисты нашей компании разработали в 2016 году. Первые же оценки показали, что применение нового профиля позволяет  без потери качества снизить затраты на устройство перекрытия почти на 20%. Так перекрытия АТЛАНТ впервые были представлены на рынке Свердловской области.

ОСОБЕННОСТИ ОБЪЕКТА

Назначение здания – торговый центр, размеры в плане – 30х30 м, материал стен – кирпич.

Несущая основа здания – внешние кирпичные стены и сетка колонны из кирпича с размерами по осям 6х6 м.

Назначение перекрытия – на первом этапе плоская кровля, в будущем возможна надстройка второго этажа, для которого крыша станет полом.

ОСОБЕННОСТИ ПРОЕКТА

Проведенные специалистами компании прочностные расчеты подтвердили возможность использования перекрытия АТЛАНТ толщиной 200 мм. В проекте широко использовалась стыковка балок под углом. Колонны здания связывались между собой сдвоенными главными балками, к которым за счет стыковки монтировались второстепенные балки. Характерные узлы стыковки представлены на фотографии слева. На фотографии справа представлено характерное армирование узла стыковки балок.

ОСОБЕННОСТИ МОНТАЖА И БЕТОНИРОВАНИЯ

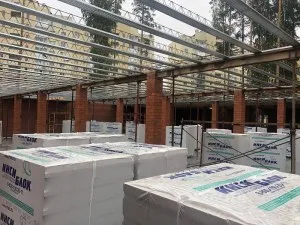

Монтаж и стыковка балок производились без устройства фиксирующей системы. Это позволило значительно сократить сроки и стоимость аренды инвентарных стоек.



Для заполнения межбалочного пространства использовались газобетонные блоки завода ИНСИ толщиной 150 мм.





Особое внимание при монтаже несъемной опалубки уделялось армированию мест стыковки балок.



В качестве фиксирующей системы на объекте использовались инвентарные телескопические стойки и горизонтальные балки из досок сечением 50х150 мм.



Бетонирование перекрытия производилось с использованием бетононасоса. В процессе бетонирования отбирались образцы для лабораторной оценки качества бетонной смеси.



Хорошим результатом работ на этом объекте следует признать высокое качество поверхности перекрытия.



Признанием высокого качества работ на этом объекте стал также заказ на монтаж еще одного перекрытия в здании торгового назначения, которое строится в непосредственной близости от уникального перекрытия. Работы на новом объекте начнутся весной 2020 года. Монтажная схема нового перекрытия на картинке справа.



Валерий Мартынюк – автор технологии МАРКО, директор по развитию компании МАРКО
