Перекрытие в доме из газобетона: что проверить до проекта

Передать план дома
Посмотреть объект 2022 года

По одному слову «газобетон» нельзя выбрать перекрытие. Нужно понять, на что оно будет опираться, где находятся проёмы и совпадают ли размеры построенного дома с проектом.

В МАРКО мы начинаем с планов, разрезов и фактических размеров дома. Затем сравниваем варианты и готовим схему под стены, опоры и проёмы именно этого дома.

До выбора конструкции

Шесть вопросов к дому из газобетона

Дома из газобетона отличаются планировкой, высотой, расстояниями между опорами и будущими нагрузками. Поэтому сначала мы смотрим, на что будет опираться перекрытие и как нагрузка от него передаётся на фундамент.

Какие стены несущие

Смотрим, какие стены несут перекрытие, из каких блоков и какой толщины они сделаны. Также проверяем, совпадают ли стены и опоры на разных этажах.

На что будет опираться перекрытие

Проект должен показать несущие стены, железобетонный пояс, балки или колонны, которые передадут нагрузку на фундамент.

Какой длины пролёты

Измеряем расстояния между стенами и другими опорами. Отдельно смотрим консоли, эркеры и участки сложной формы.

Какие есть проёмы

Лестница, дымоходы, вентиляция и трубы должны быть показаны на плане до расчёта.

Что будет на перекрытии

Заранее укажите перегородки, слои пола, оборудование и назначение помещений.

Как пройдёт монтаж

Смотрим, где разгрузить материалы, как поднять балки и блоки к месту монтажа, откуда подать бетон или где его приготовить и как поставить временные подпорки.

Сравнение вариантов

Какие варианты перекрытия сравнить для дома

Деревянные балки, заводские плиты, сплошной монолит и сборно-монолитное решение требуют разной подготовки и техники. Сравнивать нужно один и тот же дом и полный объём работ, а не цену отдельных материалов.

Деревянные балки

Нужно проверить пролёты и места опирания, возможные вибрации, защиту от огня и влаги и будущий состав пола.

Заводские плиты

Нужно подобрать размеры плит под план дома, проверить места опирания, доставку и работу крана, а также понять, как закрыть участки между плитами.

Сплошной монолит

Проект должен показать опалубку и временные подпорки, армирование, массу конструкции и способ подачи бетона.

Сборно-монолитное МАРКО

Мы раскладываем балки и блоки по плану дома, оставляем нужные проёмы и заранее проверяем, как поднять элементы и подать или приготовить бетон.

Этот список помогает сравнить варианты, но не заменяет проект. Для конкретного дома конструктор определяет схему, места опирания, армирование, бетон, временные подпорки и порядок работ.

Как это работает

Несущая стена, опорный узел и блок между балками выполняют разную работу

Газобетон встречается и в стенах дома, и между балками МАРКО, но эти элементы работают по-разному. Блок между балками нельзя считать частью несущей стены.

Несущая стенаПри расчёте конструктор учитывает её материал, толщину, кладку и положение.
Пояс или другой опорный узелСоединяет перекрытие со стенами так, как предусмотрено проектом этого дома.
Блок между балкамиЗаполняет пространство и служит частью несъёмной опалубки. Он не заменяет стену, опору или арматуру.

Объект МАРКО, Московская область, 2022 год

Почему монтажную схему уточнили после кладки стен

Дом проектировали двухэтажным, со стенами из газобетона толщиной 300 мм и поэтапным строительством. После возведения первого этажа мы повторно сняли размеры и увидели, что построенная коробка отличается от исходного проекта. Поэтому монтажную схему обновили до заказа.

Для этого объекта готовая толщина перекрытия составила 150 мм, максимальный пролёт в свету 5300 мм, а длина опирания балок на стену 150 мм. В схеме мы отдельно показали лестничный проём и соединение арматурной сетки с монолитным поясом.

Все числа относятся только к этому дому. Перед изготовлением комплекта важно измерить уже построенные стены, а не переносить эти размеры на другой объект или опираться только на старый план.

Монтажная схема перекрытия дома из газобетона после фактического обмера
Раскладка, которую уточнили после обмера возведённых стен и проёмов.

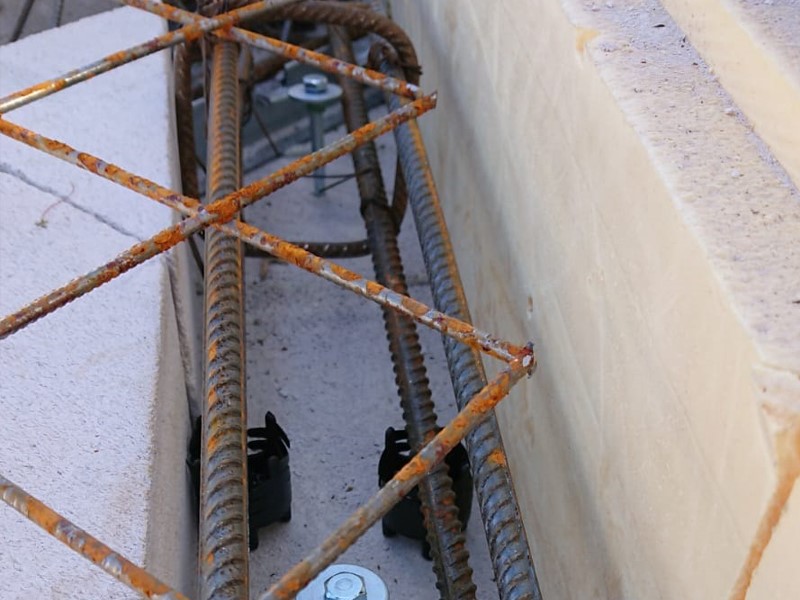

Арматурная сетка и монолитный пояс перекрытия на объекте из газобетона
Арматурную сетку соединили с монолитным поясом по проекту этого дома.

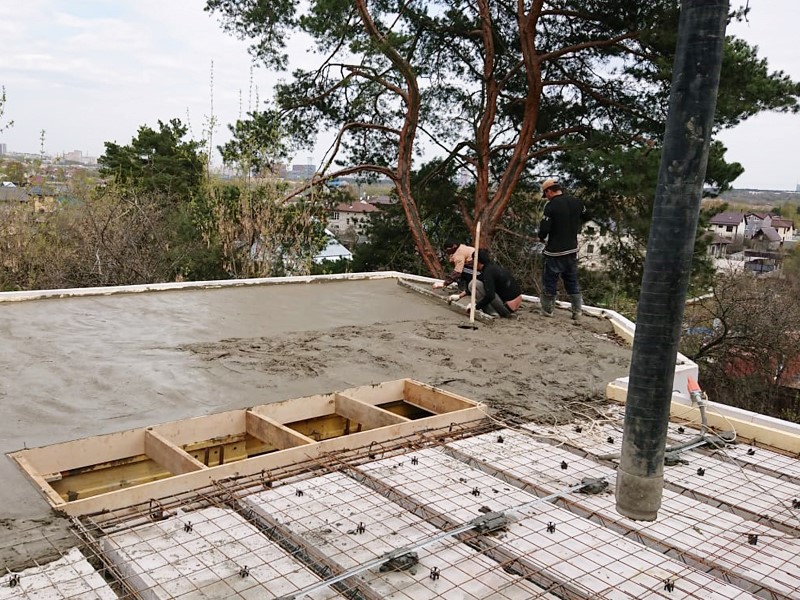

Бетонирование перекрытия дома из газобетона в Московской области
Бетонирование начали после того, как собранное перекрытие проверили по проекту.

Зачем понадобился повторный обмер: он показал реальные размеры построенного дома. Благодаря этому мы уточнили раскладку, лестничный проём и места опирания до изготовления и поставки комплекта МАРКО.

Открыть полный объект 2022 года

Что прислать

Что нужно МАРКО перед расчётом

Мы сравним планы с тем, что уже построено, и сразу скажем, каких размеров, фотографий или документов не хватает.

ПланыОсновные размеры, несущие стены, перегородки, проёмы и участок, который нужно перекрыть.
РазрезыВысота этажей и перекрытия, уровни пола и расположение опор.
СтеныИз чего и какой толщины сделаны стены, какие блоки использованы и что уже построено.
ПроёмыЛестница, дымоходы, вентиляция, шахты и отверстия для труб и кабелей.
НагрузкиНазначение помещений, полы, перегородки, оборудование и места с повышенной нагрузкой.
ПлощадкаГде разгрузить и хранить материалы, как поднять их к месту монтажа и как подать или приготовить бетон.

Как мы работаем

Пять шагов от плана до комплекта МАРКО

Мы сверяем план с построенным домом, готовим схему и только после согласования комплектуем перекрытие. Так мы не изготовим и не отправим комплект по устаревшему плану.

  1. 1Получаем план и фотографии

    Смотрим разрезы, стены, проёмы и что будет находиться на перекрытии.

  2. 2Сверяем план с домом

    Уточняем размеры, высоты, опоры, будущие нагрузки и то, что изменилось во время строительства.

  3. 3Готовим монтажную схему

    Показываем расположение элементов, проёмы, места опирания и временные подпорки.

  4. 4Согласовываем схему и комплект

    До заказа подтверждаем актуальный план, опорные узлы, перечень элементов и условия монтажа.

  5. 5Передаём документы на объект

    Бригада получает монтажную схему и требования к сборке, временным подпоркам, армированию и бетонированию.

Что вы получите

Что должно быть указано до заказа и монтажа

До заказа должно быть ясно, что входит в комплект и работы МАРКО, а что заказчик или монтажная бригада организуют отдельно. Точный состав указываем в проекте и договоре.

РаскладкаГде расположены балки или рёбра, границы участков и все проёмы.
Опорные узлыКак перекрытие соединяется со стенами, поясами, балками и колоннами.
КомплектацияКакие элементы изготовят и привезут по согласованной версии проекта.
Временные опоры и бетонГде поставить и как раскрепить подпорки, как выполнить бетонирование и когда подпорки можно снять.
Проверка работКто и что проверяет перед бетонированием и перед переходом к следующему этапу.

Документы и объекты

Технология, документы и объекты

До заказа можно посмотреть, из чего состоит система МАРКО, кто её разработал и как мы применяли её на реальных объектах. Здесь же можно открыть технические документы и испытания.

Частые вопросы

Об опирании и подготовке проекта

Можно ли опирать перекрытие прямо на газобетон?

Да, такой вариант возможен, но не подходит автоматически для любого газобетонного дома. Альбом технических решений МАРКО 2026 года предусматривает установку балок на поверхность несущих стен или на железобетонный пояс. Какой узел подходит вашей стене, конструктор определит после проверки её характеристик и нагрузок.

Всегда ли под перекрытием нужен армопояс?

Нет, не всегда. Проект может предусматривать опирание на поверхность несущей стены, на железобетонный пояс или внутри него. Если пояс нужен, конструктор укажет его размеры, армирование и связь с перекрытием.

Газобетонные блоки между балками становятся несущей частью перекрытия?

Нет. Газобетонный блок заполняет пространство между балками и служит частью несъёмной опалубки. Он не заменяет несущую стену, опору или арматуру.

Что передать МАРКО для первого обсуждения?

Пришлите планы и разрезы, укажите материал и толщину стен, расположение проёмов, назначение помещений, этап строительства и регион. Если коробка уже построена, добавьте её фотографии.
