Бетонное перекрытие МАРКО для деревянного дома в стиле фахверк, Одинцово, Московская область. 2023 году
Заказчик — Сергей, тел. 7 909-952-9096
Дома в стиле фахверк в современном исполнении не столько деревянные сколько стеклянные. Во многих проектах, выполненных в этом стиле, 3/4 поверхности стен это стеклопакеты. Если не принимать дополнительных мер такой стеклянный дом будет буквально промерзать насквозь в условиях российской суровой зимы.
В результате к стеклопакетам предъявляются особые требования по теплосбережению, а именно: низкоэмиссионное стекло с обогревом или стеклопакеты с заполнением инертным газом — аргоном. Толщина стекла не менее 6 мм. Стоимость «теплого» остекления может составить половину стоимости дома. И еще одно существенное требование проектировщиков — теплые полы. Желательно на каждом этаже.
Если на первом этаже с теплыми полами все более-менее понятно, то на втором этаже с теплыми полами возникают серьезные проблемы. Закладывать трубы в деревянные перекрытия — строительная глупость. Проблему легко решить, если перекрытия на втором этаже будут бетонными. Здесь проектировщики делают первый шаг в направлении использования бетонных перекрытий в деревянном доме.
Дома в стиле фахверк, как правило, большие по площади. В таких домах желательна свободная планировка помещений с большими пролетами в свету между несущими конструкциями. С деревянными балками реализовать большие пролеты сложно. Здесь проектировщики делают второй шаг в направлении использования бетонных перекрытий в деревянных домах.
Еще несколько шагов их заставляет сделать горючесть деревянных конструкций, их низкая биологическая стойкость и никакая звукоизоляция. В результате складываются все условия для заключения «брака по расчету», в котором невеста — это деревянный дом, а жених — сборно-монолитные бетонные перекрытия МАРКО. Богатая невеста и не очень богатый, но зато очень крепкий, жених. Роль свахи взяла на себя одна из наших ведущих специалистов — Кира Котикова.

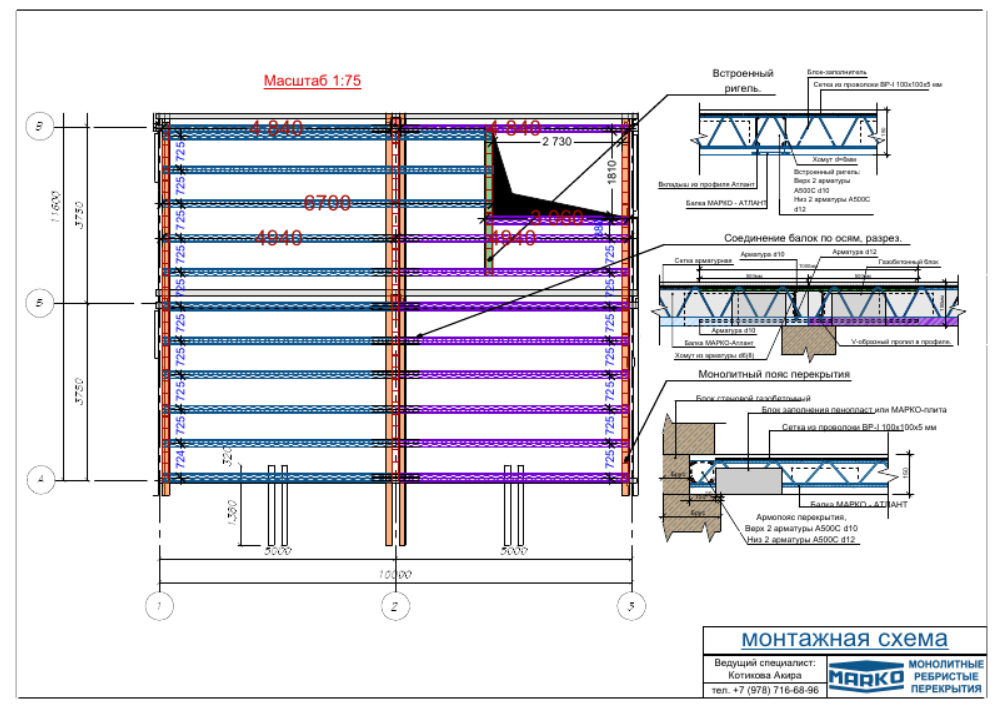

РАЗРАБОТКА МОНТАЖНОЙ СХЕМЫ БЕТОННОГО ПЕРЕКРЫТИЯ ДЛЯ ДЕРЕВЯННОГО ДОМА
Основание для разработки монтажной схемы стал план помещений второго этажа и технические требования заказчика, которые в большей части касались защиты деревянных конструкций от возможного увлажнения в процессе бетонирования перекрытия. В результате разработки монтажной схемы заказчику были переданы весовые параметры перекрытия. Это позволило провести экспертизу несущей способности деревянных конструкций, а именно оценить:
- Не прогнутся ли под весом относительно тяжелого бетонного перекрытия горизонтальные балки.
- Не потеряют ли устойчивость вертикальные деревянные колонны (стойки).
Положительные ответы на оба вопроса дали зеленый свет использованию бетонного перекрытия в деревянном доме — брачный контракт (договор поставки комплектующих) был подписан.
МЕРОПРИЯТИЯ ПО СНИЖЕНИЮ СОБСТВЕННОГО ВЕСА ПЕРЕКРЫТИЯ
Еще одним результатом взаимного анализа особенностей конструкций дома и перекрытий стало решение об использовании для заполнения пространства между балками блоками МАРКО-ПЛИТА.
За счет этого удалось решить две важные задачи: существенно снизить собственный вес перекрытия и реализовать в доме «деревянные» по внешнему виду потолки.
НЕКОТОРЫЕ ОСОБЕННОСТИ КОНСТРУКЦИИ ПЕРЕКРЫТИЙ И ИХ МОНТАЖА
К особенностям конструкции перекрытий в данном проекте следует отнести наличие лестничного проема и «проход» вертикальных деревянных стоек через плиту перекрытия. В перекрытиях МАРКО первая задача достаточно просто решается за счет возможности стыковки балок АТЛАНТ под углом.
Решение второй задачи потребовало дополнительной защиты стоек от возможного увлажнения в процессе бетонирования и схватывания бетона.
ПРЕДВАРИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ
По нашей просьбе заказчик Сергей присылает нам фотографии проводимых в доме отделочных работ. На готовом бетонном перекрытии уже смонтированы перегородки из гипсокартона, проложены коммуникации. Будем надеяться, что у нас получится «заглянуть» в дом после завершения отделочных работ. В наибольшей степени нас с вами интересуют решения по ванным комнатам и туалетам. Предварительные результаты свидетельствуют — бетонное перекрытие в деревянном доме получилось.
Почти уверен, что в реализации подобных конструктивных решений наша компания является мировым лидером. «Почти» оставил для того, чтобы посетители сайта смогли остановить наше «надувание щек», приведя примеры подобных решений. Надеюсь на то, что проектировщики и производители деревянных домов оценят преимущества бетонных перекрытий и будут закладывать их в свои проекты.
